| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD806 |
| MOQ: | 1 τεμάχιο |
| τιμή: | $158~$850/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
26G RS485 έξυπνο ψηφιακό ραντάρ μεγάλης απόστασης μετρητή επιπέδου IP67 ασύρματος διαβιβαστή επιπέδου αντοχής σε υψηλές θερμοκρασίες
Περιγραφή του προϊόντος του πομπού ραντάρ 26 GHz
Ο πομπός NYRD806 είναι ένα όργανο μέτρησης υψηλής συχνότητας 26GHz με μέγιστη απόσταση μέτρησης 30 μέτρων.και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελέσει ανάλυση και επεξεργασία σήματος υψηλότερης ταχύτητας, έτσι ώστε το όργανο να μπορεί να χρησιμοποιηθεί για ορισμένες πολύπλοκες συνθήκες μέτρησης.
Αρχή λειτουργίας του πομπού επιπέδου ραντάρ 26 GHz
Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων που μεταδίδεται προς τα κάτω μέσω της κεραίας.αντανακλάται πίσω και λαμβάνεται από το σύστημα κεραίας και πάλιΤο σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα επιπέδου αντικειμένου (επειδή οι παλμοί ταξιδεύουν τόσο γρήγορα, δεν είναι δυνατόν να μετατρέψουν το σήμα σε ένα σήμα επιπέδου αντικειμένου).Ο χρόνος που χρειάζεται ένα ηλεκτρομαγνητικό κύμα για να φτάσει στο στόχο του και να αναπηδήσει πίσω στον δέκτη είναι σχεδόν στιγμιαίο).
Το σημείο μέτρησης: επιφάνεια κάτω από το νήμα ή επιφάνεια σφράγισης της φλάντζας.
Σημείωση: Κατά τη χρήση του πομπού ανάλυσης του επιπέδου του ραντάρ, βεβαιωθείτε ότι τοτο υψηλότερο επίπεδο δεν εισέρχεται στην περιοχή τυφλής μέτρησης (περιοχή D στο σχήμα).
Χαρακτηριστικά σχεδιασμού του πομπού 26GHz
Το μέγεθος της κεραίας είναι μικρό, εύκολο στην εγκατάσταση. Ράδα χωρίς επαφή, χωρίς φθορά, χωρίς ρύπανση
Ελάχιστα επηρεάζεται από διάβρωση και αφρό. Δεν επηρεάζεται από μεταβολές μέσης πυκνότητας, θερμοκρασίας και πίεσης
Το σοβαρό περιβάλλον σκόνης έχει μικρή επίδραση στη λειτουργία του μετρητή επιπέδου υψηλής συχνότητας
Λιγότερο μήκος κύματος, καλύτερη αντανάκλαση σε κλίση στερεών επιφανειών
Τεχνικές παραμέτρους του πομπού επιπέδου ραντάρ 26 GHz
| Πρότυπο προϊόντος | NYRD806 |
| Τυπική εφαρμογή |
Ανθεκτικό στη θερμοκρασία, ανθεκτικό στην πίεση, ελαφρά διαβρωτικό υγρό |
| Υλικό κεραίας | 316L (προαιρετικό) |
| Τύπος κεραίας | Αντενή κέρατος |
| Πεδίο μέτρησης | 30 μέτρα |
| Ακριβότητα μέτρησης | ±3 mm |
| Ηλεκτρική τροφοδοσία | 24VDC (2 καλώδια, 4 καλώδια) |
| Μέση θερμοκρασία | -40~250°C |
| Σύνδεση διαδικασίας | Κράτη, φλάντζη (προαιρετικά) |
| Πίεση διαδικασίας | -0,1 έως 4,0 MPa |
| Τάξη προστασίας | Διάκριση IP67 |
| Ασφάλεια από εκρήξεις | Exia II CT6 |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Ηλεκτρική διεπαφή | M20*1.5, 1⁄2 ′′NPT |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

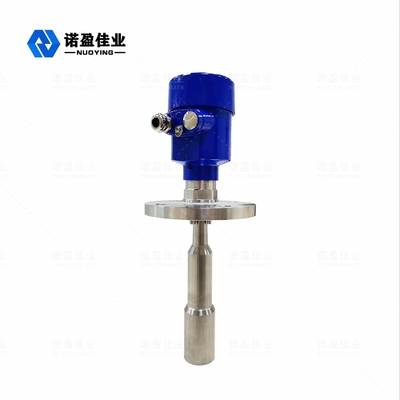

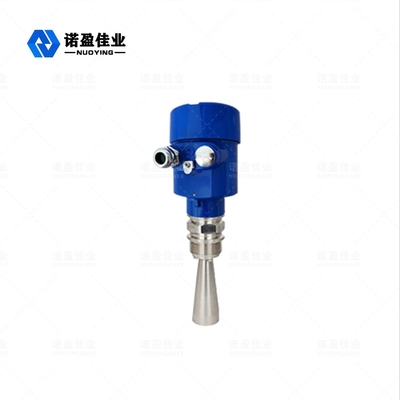

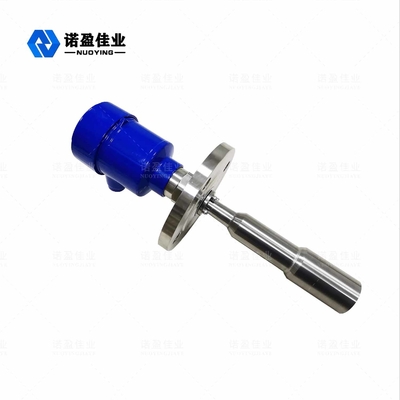

NYRD806 26GHz Ραδαροεπίπεδο Μεταδότης Σχετικό Φωτογραφίες
