| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD-SL |
| MOQ: | 1 τεμάχιο |
| τιμή: | $158~$800/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
26GHz Υψηλής συχνότητας 4-20mA Hart Radar Level Transmitter για αποχέτευση και ποτάμια 80m Radar Level Meters για νερό με CE
Μεταδότης επιπέδου ραντάρ 26GHzΠεριγραφή του προϊόντος
Ο πομπός NYRD-SL είναι ένα όργανο μέτρησης υψηλής συχνότητας 26GHz με μέγιστη απόσταση μέτρησης 80 μέτρων.και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελέσει ανάλυση και επεξεργασία σήματος υψηλότερης ταχύτητας, έτσι ώστε το όργανο να μπορεί να χρησιμοποιηθεί για ορισμένες πολύπλοκες συνθήκες μέτρησης.
Μεταδότης επιπέδου ραντάρ 26GHzΑρχή λειτουργίας
Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων που μεταδίδεται προς τα κάτω μέσω της κεραίας.αντανακλάται πίσω και λαμβάνεται από το σύστημα κεραίας και πάλιΤο σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα επιπέδου αντικειμένου (επειδή οι παλμοί ταξιδεύουν τόσο γρήγορα, δεν είναι δυνατόν να μετατρέψουν το σήμα σε ένα σήμα επιπέδου αντικειμένου).Ο χρόνος που χρειάζεται ένα ηλεκτρομαγνητικό κύμα για να φτάσει στο στόχο του και να αναπηδήσει πίσω στον δέκτη είναι σχεδόν στιγμιαίο).
Το σημείο μέτρησης: επιφάνεια κάτω από το νήμα ή επιφάνεια σφράγισης της φλάντζας.
Σημείωση: Κατά τη χρήση του πομπού ανάλυσης του επιπέδου του ραντάρ, βεβαιωθείτε ότι το το υψηλότερο επίπεδο δεν εισέρχεται στην περιοχή τυφλής μέτρησης (περιοχή D στο σχήμα).
Μεταδότης επιπέδου ραντάρ 26GHz NYRD-SLΤεχνικές παραμέτρους
| Πρότυπο προϊόντος | NYRD-SL |
| Τυπική εφαρμογή | Αποχέτευση, δεξαμενές, ποτάμια, λίμνες, ρηχές περιοχές κλπ. |
| Υλικό κεραίας | ΠΤΦΕ, 304, 316, PP, PFA |
| Τύπος κεραίας | Αντενή κέρατος |
| Πεδίο μέτρησης | 30m, 80m (προαιρετικά) |
| Ακριβότητα μέτρησης | ±3 mm |
| Ηλεκτρική τροφοδοσία | 24VDC (2 καλώδια, 4 καλώδια) |
| Μέση θερμοκρασία | -40~+80°C |
| Σύνδεση διαδικασίας | Τρίχωμα, φλάνσα (προαιρετικά) |
| Πίεση διαδικασίας | -0,1 έως 2,0 MPa |
| Τάξη προστασίας | Διάκριση IP67 |
| Ασφάλεια από εκρήξεις | Διάταξη II CT6 (προαιρετική) |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Ηλεκτρική διεπαφή | M20*1.5, 1⁄2 ′′NPT |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

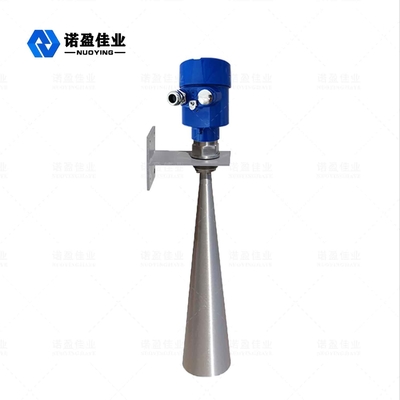

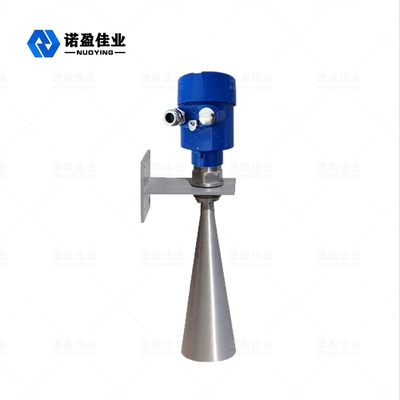

Συνδεδεμένος πομπός ραντάρ 26GHz NYRD-SL Φωτογραφίες
