Λεπτομέρειες:
|
| Εύρος μέτρησης: | 0~20μ | Τυπικές Εφαρμογές: | Ανακατεύοντας, συμπυκνώνεται εύκολα, μεγάλος ατμός |
|---|---|---|---|
| Υλικό κεραίας: | PTFE | Μοντέλο προϊόντος: | NYRD-PB |
| Τύπος κεραίας: | τύπου επίπεδης πλάκας | Ακρίβεια μέτρησης: | 0,05%~0,1% F. S |
| Παροχή ηλεκτρικού ρεύματος: | 24VDC (δύο καλωδίων, τεσσάρων συρμάτων), 220VAC | Πίεση διεργασίας: | - 0,1~4,0MPa |

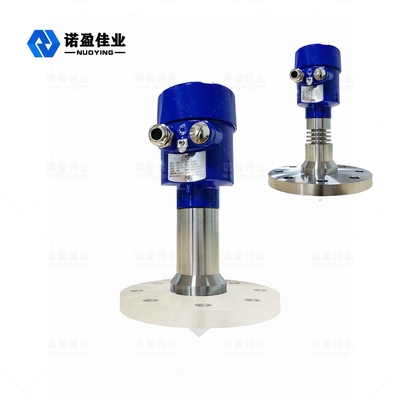

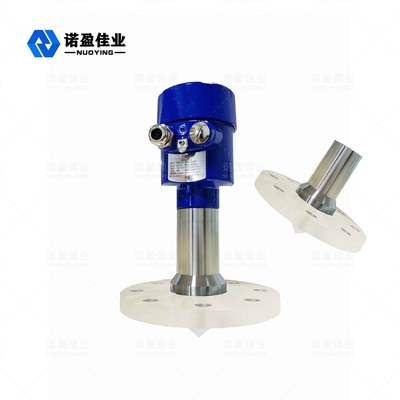

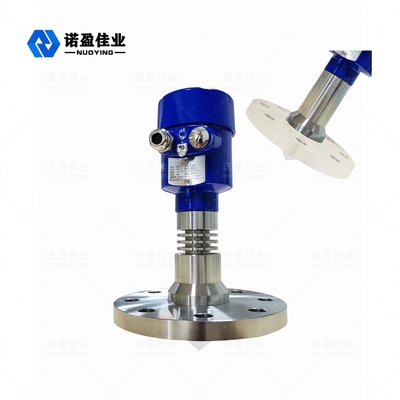

NYRD-PB 26G Επίπεδη κεραία PTFE Εύρος μέτρησης 0-40m Επίπεδος τύπος
Αρχή εργασίας 26G NYRD-PB Radar
Η οριζόντια κεραία του ραντάρ εκπέμπει στενούς παλμούς μικροκυμάτων, οι οποίοι μεταδίδονται προς τα κάτω μέσω της κεραίας.Όταν το παλμικό κύμα αγγίζει την επιφάνεια του υπό δοκιμή μέσου, ανακλάται πίσω και λαμβάνεται ξανά από το σύστημα κεραίας.Αυτό το σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε οριζόντιο σήμα (λόγω της εξαιρετικά γρήγορης ταχύτητας διάδοσης του παλμού, ο χρόνος που απαιτείται για να φτάσει το ηλεκτρομαγνητικό κύμα στον στόχο και να επιστρέψει στον δέκτη μετά την ανάκλαση είναι σχεδόν στιγμιαίος) .
Τεχνικές παράμετροι ραντάρ 26G NYRD-PB
|
Τυπικές Εφαρμογές |
Ανακατεύοντας, συμπυκνώνεται εύκολα, μεγάλος ατμός |
|
Μοντέλο προϊόντος |
NYRD-PB |
| Τύπος κεραίας | τύπου επίπεδης πλάκας |
| Υλικό κεραίας | PTFE, 304 |
| Εύρος μέτρησης | 0~20μ |
| Ακρίβεια μέτρησης | 0,05%~0,1% F. S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο καλωδίων, τεσσάρων συρμάτων), 220VAC |
| Έξοδος σήματος | 4... 20mA/HART/RS485/Modbus |
| Θερμοκρασία διεργασίας | - 40~+1200 ℃ |
| Πίεση διεργασίας | - 0,1~4,0MPa |
| Σύνδεση διαδικασίας | νήμα, φλάντζα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20×1,5, 1/2" NPT |
| Βαθμός προστασίας | IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Παρατήρηση: Τα προσαρμοσμένα προϊόντα μπορούν να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
Χαρακτηριστικά σχεδίασης ραντάρ 26G NYRD-PB
Μικρό μέγεθος κεραίας για εύκολη εγκατάσταση.καμία επαφή με ραντάρ, καμία φθορά και μόλυνση
Ουσιαστικά δεν υπάρχει διάβρωση και φουσκάλες.δεν επηρεάζεται από τις αλλαγές στη μέση πυκνότητα, θερμοκρασία και πίεση
Το περιβάλλον έντονης σκόνης έχει μικρή επίδραση στη λειτουργία του μετρητή στάθμης HF.
Όσο μικρότερο είναι το μήκος κύματος, τόσο καλύτερη είναι η ανάκλαση σε μια κεκλιμένη στερεά επιφάνεια.
Η μικρή γρήγορη γωνία και η συγκεντρωμένη ενέργεια όχι μόνο βελτιώνουν την ικανότητα επιστροφής, αλλά βοηθούν επίσης στην αποφυγή παρεμβολών.
Μικρή τυφλή περιοχή μέτρησης, καλά αποτελέσματα μπορούν να ληφθούν κατά τη μέτρηση μικρών δεξαμενών.
Ακόμη και με διακυμάνσεις, η υψηλή αναλογία σήματος προς θόρυβο μπορεί να επιτύχει καλύτερα αποτελέσματα.
Η υψηλή συχνότητα είναι η καλύτερη επιλογή για τη μέτρηση στερεών και το περιβάλλον χαμηλής διηλεκτρικής σταθεράς.
