Λεπτομέρειες:
|
| Εύρος μέτρησης: | 0~40μ | Υλικό κεραίας: | PTFE 304 |
|---|---|---|---|
| Τύπος κεραιών: | Τύπος ράβδων | Ακρίβεια μέτρησης: | 0,05%~0,1% F. S |
| Τυπικές Εφαρμογές: | Υγρό ανάδευσης, κρυστάλλωσης, συμπύκνωσης | Θερμοκρασία διεργασίας: | - 40~+260 ℃ |
| Σύνδεση διαδικασίας: | νήμα, βραχίονας, φλάντζα, σφιγκτήρας υγιεινής (προαιρετικό) | Βαθμός προστασίας: | IP67 (προαιρετικό) |

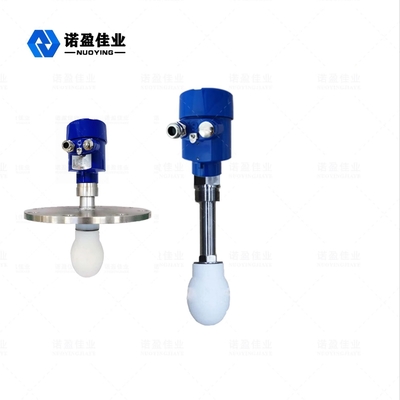

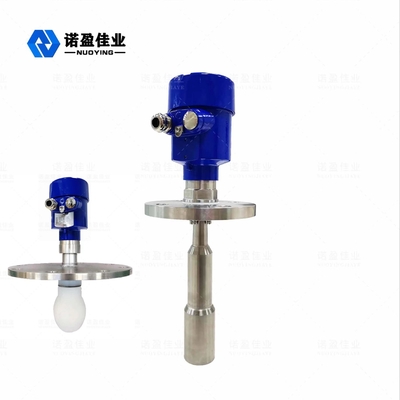

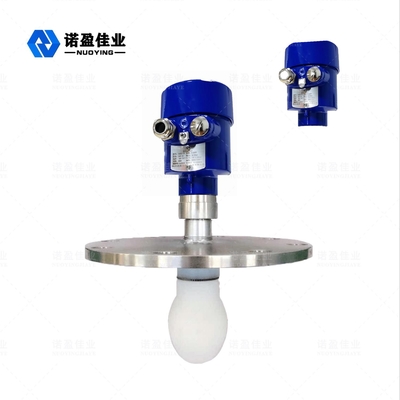

NYRD-SD 26G Droplet Antenna PTFE Aluminum Casting Shell Range 0-40m
Αρχή εργασίας 26G NYRD-SD Radar
Η οριζόντια κεραία του ραντάρ εκπέμπει στενούς παλμούς μικροκυμάτων, οι οποίοι μεταδίδονται προς τα κάτω μέσω της κεραίας.Όταν το παλμικό κύμα αγγίζει την επιφάνεια του υπό δοκιμή μέσου, ανακλάται πίσω και λαμβάνεται ξανά από το σύστημα κεραίας.Αυτό το σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε οριζόντιο σήμα (λόγω της εξαιρετικά γρήγορης ταχύτητας διάδοσης του παλμού, ο χρόνος που απαιτείται για να φτάσει το ηλεκτρομαγνητικό κύμα στον στόχο και να επιστρέψει στον δέκτη μετά την ανάκλαση είναι σχεδόν στιγμιαίος) .
Τεχνικές παράμετροι ραντάρ 26G NYRD-SD
|
Τυπικές Εφαρμογές |
Υγρό ανάδευσης, κρυστάλλωσης, συμπύκνωσης |
|
Μοντέλο προϊόντος |
NYRD-SD |
|
Τύπος κεραίας |
τύπος ράβδου, τύπος σταγόνας νερού |
| Υλικό κεραίας | PTFE, 304 |
| Εύρος μέτρησης | 0~40μ |
| Ακρίβεια μέτρησης | 0,05%~0,1% F. S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο καλωδίων, τεσσάρων συρμάτων), 220VAC |
| Έξοδος σήματος | 4... 20mA/HART/RS485/Modbus |
| Θερμοκρασία διεργασίας | - 40~+1200 ℃ |
| Πίεση διεργασίας | - 0,1~4,0MPa |
| Σύνδεση διαδικασίας | νήμα, βραχίονας, φλάντζα (προαιρετικό) |
| Ηλεκτρική διεπαφή | M20×1,5, 1/2" NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Παρατήρηση: Τα προσαρμοσμένα προϊόντα μπορούν να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
Χαρακτηριστικά σχεδίασης ραντάρ 26G NYRD-SD
Μικρό μέγεθος κεραίας, εύκολο στην εγκατάσταση.Καμία επαφή με ραντάρ, φθορά και ρύπανση.
Σχεδόν καμία διάβρωση και φουσκάλες.Δεν επηρεάζεται από αλλαγές στη μέση πυκνότητα, θερμοκρασία και πίεση.
Το περιβάλλον βαριάς σκόνης έχει μικρή επίδραση στη λειτουργία του μετρητή στάθμης υγρού υψηλής συχνότητας.
Όσο μικρότερο είναι το μήκος κύματος, τόσο καλύτερη είναι η ανάκλαση στην κεκλιμένη στερεά επιφάνεια.
Η γρήγορη γωνία είναι μικρή και η ενέργεια συγκεντρώνεται, γεγονός που όχι μόνο αυξάνει την ικανότητα ηχούς, αλλά βοηθά και στην αποφυγή παρεμβολών.
Η τυφλή περιοχή μέτρησης είναι μικρή και καλά αποτελέσματα επιτυγχάνονται κατά τη μέτρηση μικρών δεξαμενών.
Ακόμη και με διακυμάνσεις, η υψηλή αναλογία σήματος προς θόρυβο μπορεί να επιτύχει καλύτερη απόδοση.
Η υψηλή συχνότητα είναι η καλύτερη επιλογή για τη μέτρηση στερεού και χαμηλής διηλεκτρικής σταθεράς περιβάλλοντος.
