| Ονομασία μάρκας: | NUOYINGJIAYE |
| Αριθμός μοντέλου: | NYRD86 |
| MOQ: | 1 τμχ |
| τιμή: | $638.58 /pcs |
| Όροι πληρωμής: | Τ/Τ, D/A, D/P, L/C, Western Union |
| Ικανότητα εφοδιασμού: | 1000 τμχ/ανά μήνα |

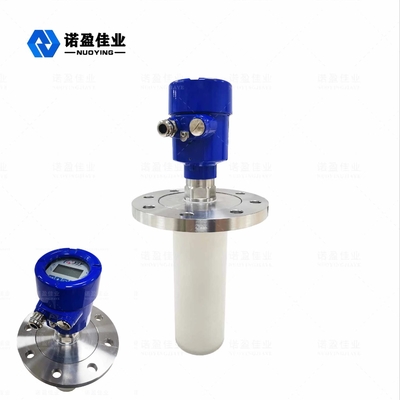

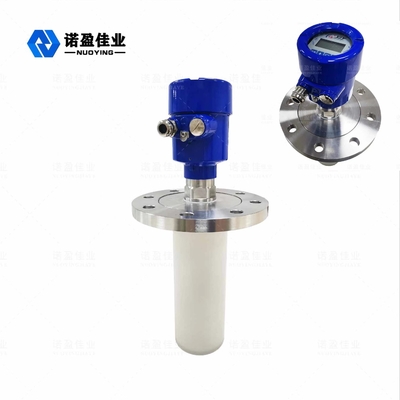

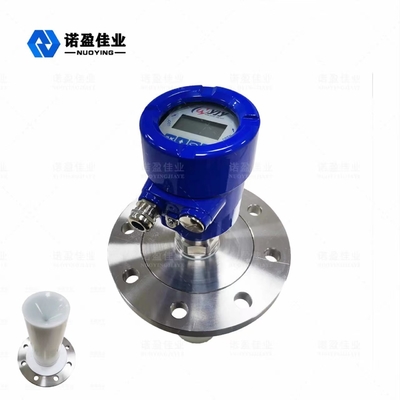

Μεταδότης 26G υψηλής συχνότητας για ταχείς και ακριβείς μετρήσεις
Αρχή λειτουργίας του μετρητή επιπέδου ραντάρ 26G
Η οριζόντια κεραία του ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων που μεταδίδεται μέσω της κεραίας.Ο παλμός αντανακλάται πίσω στο σύστημα κεραίας κατά την επαφή με την επιφάνεια του μετρούμενου περιβάλλοντος, και το σήμα μετατρέπεται αυτόματα σε σήμα επιπέδου για μετάδοση στο τμήμα ηλεκτρονικών (λόγω της εξαιρετικά γρήγορης διάδοσης του παλμού,ο χρόνος για το ηλεκτρομαγνητικό κύμα να φτάσει στον στόχο και να επιστρέψει στον δέκτη μέσω της αντανάκλασης είναι σχεδόν στιγμιαίος).
Τεχνικές παραμέτρους μετρητών επιπέδου ραντάρ 26G
|
Τυπικές εφαρμογές |
Δυνατή διάβρωση, υγρό συμπύκνωσης |
|
Πρότυπο προϊόντος |
NYRD86 |
|

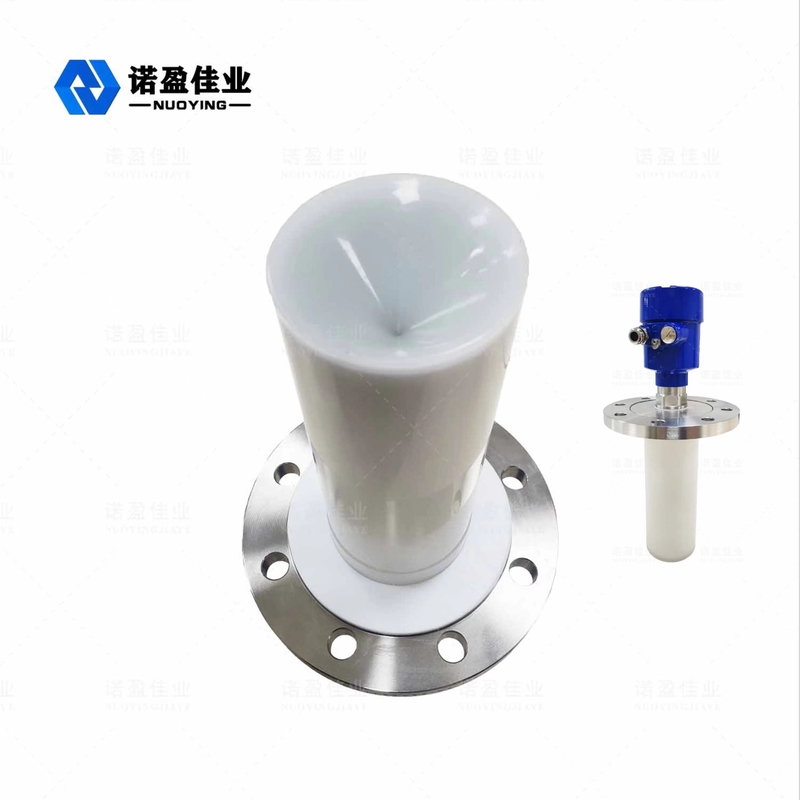

Τύπος κεραίας |
τύπος κέρατος, τύπος γυαλισμένης επιφάνειας |
| Υλικό κεραίας | PTFE, 304, PFA |
| Πεδίο μέτρησης | 10 μέτρα, 20 μέτρα, |
| Ακριβότητα μέτρησης | 00,05% έως 0,1% F. S. |
| Ηλεκτρική τροφοδοσία | 24VDC (δύο καλώδια, τέσσερα καλώδια), 220VAC |
| Έξοδος σήματος | 4... 20mA/HART/RS485/Modbus |
| Θέρμανση διαδικασίας | - 40~+1200 °C |
| Πίεση διαδικασίας | - 0,1 έως 4,0 MPa |
| Σύνδεση διαδικασίας | Τρίχωμα, φλάντζη (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20×1.5, 1/2"NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Κατηγορία ανθεκτικής στην έκρηξη | Exia II CT6 Ga, Exd II CT6 Gb (βλέπε πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα εξατομικευμένα προϊόντα μπορούν να σχεδιαστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών!
26G Χαρακτηριστικά σχεδιασμού μετρητή επιπέδου ραντάρ
Μικρό μέγεθος κεραίας, εύκολη εγκατάσταση, μη-συναντητικό ραντάρ, χωρίς φθορά, χωρίς ρύπανση.
Σχεδόν απαλλαγμένο από διάβρωση και αφρό. Δεν επηρεάζεται από την αλλαγή της μέσης πυκνότητας, της θερμοκρασίας και της πίεσης.
Το σοβαρό περιβάλλον σκόνης έχει μικρή επίδραση στη λειτουργία του μετρητή επιπέδου υψηλής συχνότητας.
Λιγότερο μήκος κύματος, καλύτερη αντανάκλαση για κλίση στερεών επιφανειών.
Η γωνία της δέσμης είναι μικρή και η ενέργεια συγκεντρώνεται, γεγονός που όχι μόνο ενισχύει την ικανότητα ηχώ, αλλά και βοηθά στην αποφυγή παρεμβολών.
Η τυφλή περιοχή μέτρησης είναι μικρότερη και θα επιτευχθούν καλά αποτελέσματα για τη μέτρηση μικρών δεξαμενών.
Η υψηλή αναλογία σήματος-θόρυβου, ακόμη και σε περίπτωση διακυμάνσεων, μπορεί επίσης να επιτύχει καλύτερη απόδοση.
Η υψηλή συχνότητα είναι η καλύτερη επιλογή για τη μέτρηση στερεών και χαμηλών διαμετρικών σταθερών μέσων.
