Λεπτομέρειες:
|
| Τυπική εφαρμογή: | υγρό, στερεό, σκόνη | Μοντέλο προϊόντος: | NYRD703 |
|---|---|---|---|
| Δειγματοληψία ηχούς: | 55times/s | Θερμοκρασία διαδικασίας: | -40~ +150°C |
| Ηλεκτρική διεπαφή: | M20×1.5, ½ «NPT | Πίεση διαδικασίας: | (- 0.1~4.0) Μ PA |
| Explosionproof βαθμός: | EXiaIICT6 GA | Μορφή κεραιών: | διπλό καλώδιο |
| Υψηλό φως: | Πομπός στάθμης ραντάρ με καθοδηγούμενο κύμα σκόνης,μετρητής στάθμης ραντάρ με καθοδήγηση υγρού,μετρητής στάθμης ραντάρ στερεών 30 μέτρων |
||

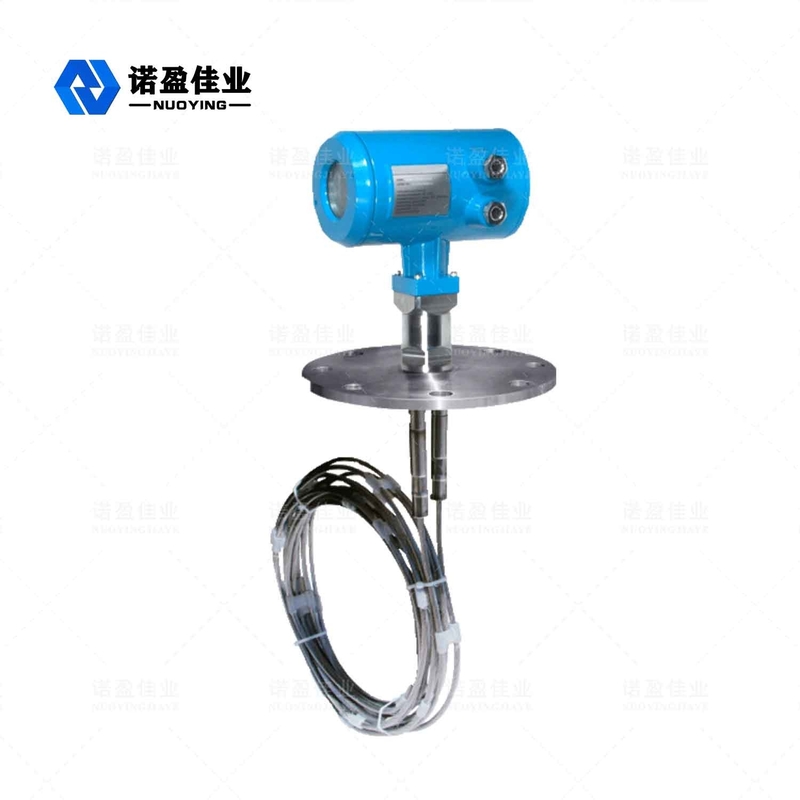

Μετρητής στάθμης ραντάρ κατευθυνόμενου εύρους μέτρησης 30 μέτρων για υγρή στερεά σκόνη
Αρχή λειτουργίας του μετρητή στάθμης ραντάρ κατευθυνόμενου εύρους μέτρησης 30M για υγρή στερεά σκόνη
Το ραντάρ κατευθυνόμενου κύματος εκπέμπει παλμούς μικροκυμάτων υψηλής συχνότητας που διαδίδονται κατά μήκος του στοιχείου ανίχνευσης (χάλυβας καλωδίου ή χαλύβδινου σωλήνα).Το χρονικό διάστημα μεταξύ του εκπεμπόμενου παλμού και του ανακλώμενου παλμού είναι ανάλογο με την απόσταση του μετρούμενου μέσου.Η πραγματική τιμή στάθμης υλικού μπορεί να υπολογιστεί από το χρόνο του μεταδιδόμενου παλμού και τον παλμό που λαμβάνεται καταγράφεται από το μετρητή στάθμης ραντάρ.
Σχεδιαστικά χαρακτηριστικά τουΜετρητής στάθμης ραντάρ κατευθυνόμενου εύρους μέτρησης 30M για υγρή στερεά σκόνη
◎Ο μετρητής στάθμης αντικειμένου ραντάρ καθοδηγούμενου κύματος επιχειρεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας Echo Discovery Echo, μέτρηση επαφής, μέτρηση υψηλής ακρίβειας, πιο ακριβή μέτρηση.Εξάλλου, το ραντάρ καθοδηγούμενου κύματος δεν επηρεάζεται από το εξωτερικό περιβάλλον όπως η μέση θερμοκρασία και η πρόσφυση.
◎Ο μετρητής στάθμης αντικειμένου ραντάρ κατευθυνόμενων κυμάτων σειράς 70-X είναι κατάλληλος για πολύπλοκες συνθήκες εργασίας και εφαρμογές λόγω των τρόπων σύνδεσης versprocess και των τύπων της μονάδας ανίχνευσης.Για παράδειγμα: υψηλής θερμοκρασίας, υψηλής πίεσης και χαμηλής διηλεκτρικής σταθεράς μέσου.
◎Μέτρια λειτουργία παλμών, χαμηλής ισχύος εκπομπών, μπορεί να εγκατασταθεί σε μεγάλη ποικιλία διαβρωτικών, μη μεταλλικών δοχείων και μη ανοξείδωτου χάλυβα χωρίς σκληρότητα για το ανθρώπινο σώμα και το περιβάλλον γύρω.
Τεχνική παράμετρος τουΜετρητής στάθμης ραντάρ κατευθυνόμενου εύρους μέτρησης 30M για υγρή στερεά σκόνη
| Τυπική εφαρμογή | Υγρό (προσκόλληση, υψηλή θερμοκρασία και υψηλή πίεση, Ενσωματωμένο πηνίο θέρμανσης, σκάλα, πλωτή πλάκα) |
| Σκόνη (ιπτάμενη τέφρα, σκόνη ασβεστόλιθου) | |
| Στερεά (μικρά σωματίδια, κόκκοι, χαλίκι, άμμος) | |
| Μοντέλο προϊόντος | NYRD701 |
| Φόρμα κεραίας | Τύπος καλωδίου, τύπος ράβδου, τύπος διπλού καλωδίου, τύπος διπλής ράβδου, τύπος σωλήνα οδηγού κυμάτων |
| Υλικό κεραίας | 304, 316 |
| Δειγματοληψία ηχούς | 55 φορές /s |
| Εύρος μέτρησης | 6μ, 30μ |
| Ακρίβεια μέτρησης | 0,05% ~ 0,1% FS |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC (δύο καλωδίων, τέσσερα καλώδια), 220 VAC |
| Έξοδος σήματος | 4... 20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~ +130°C, -40~ +250 °C, -40~ +500 °C |
| Πίεση διαδικασίας | -0,1~2,0MPa,-0,1~4,0MPa |
| Σύνδεση διαδικασίας | Κλωστή, βραχίονας, φλάντζα, σφιγκτήρας (προαιρετικό) |
| Ηλεκτρική διεπαφή | M20×1,5, ½" NPT |
| Βαθμός προστασίας | IP 65, IP 67, IP 68 |
| Αντιεκρηκτικό βαθμό | ExiaIICT6Ga, ExdIICT6Gb (δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
