Λεπτομέρειες:
|
| Τυπική εφαρμογή: | υγρό με υψηλής θερμοκρασίας, πίεση | Μοντέλο προϊόντος: | NYRD705 |
|---|---|---|---|
| Δειγματοληψία ηχούς: | 55times/s | Θερμοκρασία διαδικασίας: | -40~ +500°C |
| Ηλεκτρική διεπαφή: | Μ 20×1.5, ½ «NPT | Πίεση διαδικασίας: | (- 0.1~4.0) MPA |
| Explosionproof βαθμός: | ExiaIICT6Ga (δείτε τα πιστοποιητικά) | Μορφή κεραιών: | ενιαίο καλώδιο, ενιαία ράβδος (προαιρετική) |
| Υψηλό φως: | Ευφυής πομπός επιπέδου ραντάρ μονού καλωδίου,μετρητής στάθμης ραντάρ υγρού καθοδηγούμενου κύματος |
||

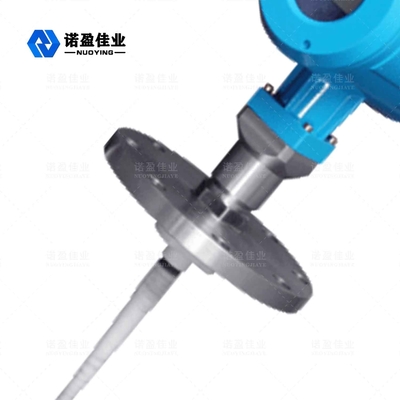

Έξυπνος πομπός στάθμης ραντάρ κατευθυνόμενων κυμάτων για υγρό υψηλής θερμοκρασίας
Αρχή λειτουργίας του Έξυπνος πομπός στάθμης ραντάρ κατευθυνόμενων κυμάτων για υγρό υψηλής θερμοκρασίας
Όταν ο μετρητής στάθμης ραντάρ κατευθυνόμενου κύματος μεταδίδει ηλεκτρομαγνητικούς παλμούς, όταν διέρχεται από την κορυφή του καλωδίου κατευθυνόμενου κύματος, θα δημιουργήσει μια ψευδή ηχώ επειδή είναι κοντά στο άκρο εκπομπής και η παρεμβολή μπορεί να εξαλειφθεί φιλτράροντας την ψευδή ηχώ.Όταν ο ηλεκτρομαγνητικός παλμός διαδίδεται στον κυματοδηγό, όταν το σήμα φτάσει στην επιφάνεια του μετρούμενου μέσου, μέρος της ηχούς θα ανακλάται και θα δημιουργηθεί μια αλλαγή βήματος στην καμπύλη ηχούς.Ένα άλλο μέρος του σήματος θα συνεχίσει να διαδίδεται προς τα κάτω έως ότου η απώλεια μεταδίδεται συνεχώς.Ο μετρητής στάθμης υγρού ανιχνεύει τη διαφορά χρόνου μεταξύ της ηχούς στάθμης υγρού και της ηχούς κορυφαίας εκπομπής.Σύμφωνα με αυτή τη χρονική διαφορά, ο έξυπνος επεξεργαστής σήματος μπορεί να υπολογίσει το ύψος της στάθμης του υγρού.
Σχεδιαστικά χαρακτηριστικά τουΈξυπνος πομπός στάθμης ραντάρ κατευθυνόμενων κυμάτων για υγρό υψηλής θερμοκρασίας
◎Ο μετρητής στάθμης αντικειμένου ραντάρ καθοδηγούμενου κύματος επιχειρεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας Echo Discovery Echo, μέτρηση επαφής, μέτρηση υψηλής ακρίβειας, πιο ακριβή μέτρηση.Εξάλλου, το ραντάρ καθοδηγούμενου κύματος δεν επηρεάζεται από το εξωτερικό περιβάλλον όπως η μέση θερμοκρασία και η πρόσφυση.
◎Ο μετρητής στάθμης αντικειμένου ραντάρ κατευθυνόμενων κυμάτων σειράς 70-X είναι κατάλληλος για πολύπλοκες συνθήκες εργασίας και εφαρμογές λόγω των τρόπων σύνδεσης versprocess και των τύπων της μονάδας ανίχνευσης.Για παράδειγμα: υψηλής θερμοκρασίας, υψηλής πίεσης και χαμηλής διηλεκτρικής σταθεράς μέσου.
◎Μέτρια λειτουργία παλμών, χαμηλής ισχύος εκπομπών, μπορεί να εγκατασταθεί σε μεγάλη ποικιλία διαβρωτικών, μη μεταλλικών δοχείων και μη ανοξείδωτου χάλυβα χωρίς σκληρότητα για το ανθρώπινο σώμα και το περιβάλλον γύρω.
Τεχνική παράμετρος τουΈξυπνος πομπός στάθμης ραντάρ κατευθυνόμενων κυμάτων για υγρό υψηλής θερμοκρασίας
| Τυπική εφαρμογή | Υγρό (προσκόλληση, υψηλή θερμοκρασία και υψηλή πίεση, Ενσωματωμένο πηνίο θέρμανσης, σκάλα, πλωτή πλάκα) |
| Σκόνη (ιπτάμενη τέφρα, σκόνη ασβεστόλιθου) | |
| Στερεά (μικρά σωματίδια, κόκκοι, χαλίκι, άμμος) | |
| Μοντέλο προϊόντος | NYRD701 |
| Φόρμα κεραίας | Τύπος καλωδίου, τύπος ράβδου, τύπος διπλού καλωδίου, τύπος διπλής ράβδου, τύπος σωλήνα οδηγού κυμάτων |
| Υλικό κεραίας | 304, 316 |
| Δειγματοληψία ηχούς | 55 φορές /s |
| Εύρος μέτρησης | 6μ, 30μ |
| Ακρίβεια μέτρησης | 0,05% ~ 0,1% FS |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC (δύο καλωδίων, τέσσερα καλώδια), 220 VAC |
| Έξοδος σήματος | 4... 20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~ +130°C, -40~ +250 °C, -40~ +500 °C |
| Πίεση διαδικασίας | -0,1~2,0MPa,-0,1~4,0MPa |
| Σύνδεση διαδικασίας | Κλωστή, βραχίονας, φλάντζα, σφιγκτήρας (προαιρετικό) |
| Ηλεκτρική διεπαφή | M20×1,5, ½" NPT |
| Βαθμός προστασίας | IP 65, IP 67, IP 68 |
| Αντιεκρηκτικό βαθμό | ExiaIICT6Ga, ExdIICT6Gb (δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
