Λεπτομέρειες:
|
| Τυπική εφαρμογή: | υγρό στην ισχυρή διάβρωση | Ηλεκτρική διεπαφή: | Μ 20×1.5 |
|---|---|---|---|
| Μοντέλο προϊόντος: | NYRD701 | Μορφή κεραιών: | Τύπος καλωδίων, τύπος ράβδων (προαιρετικός) |
| Υλικό κεραιών: | PTFE, 304 (προαιρετικά) | Δειγματοληψία ηχούς: | 55times το /s |
| Μέτρηση της ακρίβειας μέτρησης σειράς: | 30m / 0,05% ~ 0,1% F.S | Παροχή ηλεκτρικού ρεύματος: | 24VDC, 220VAC |
| Υψηλό φως: | Μετρητής στάθμης ραντάρ υγρού διάβρωσης,πομπός επιπέδου ραντάρ IP68,μετρητής στάθμης ραντάρ τύπου ράβδου |
||

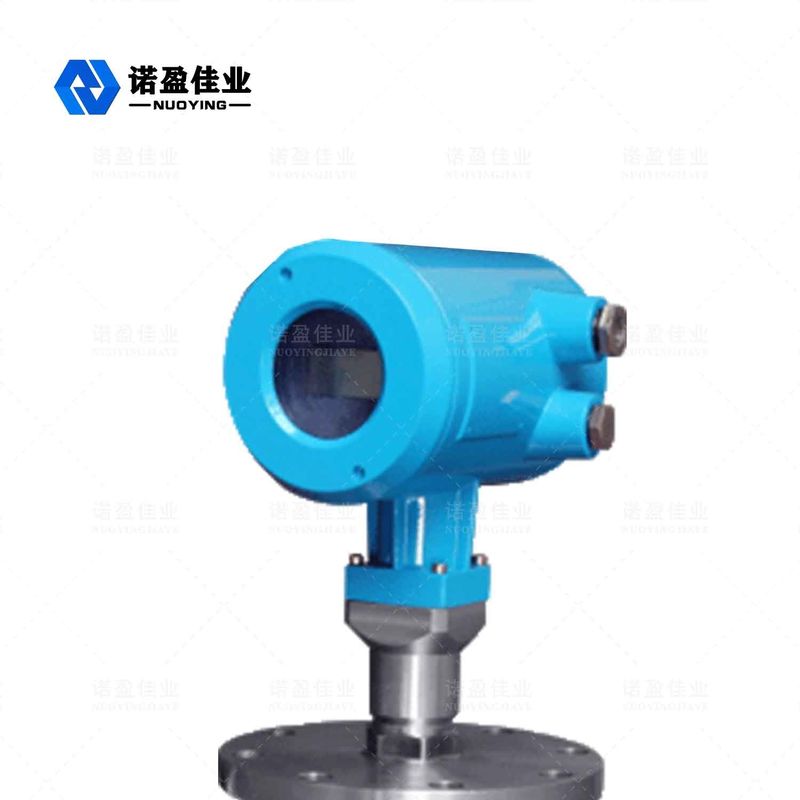

Μετρητής στάθμης ραντάρ καθοδηγούμενου κυμάτων 4,0Mpa για υγρό ισχυρής διάβρωσης IP68
Αρχή λειτουργίας τουΜετρητής στάθμης ραντάρ καθοδηγούμενου κυμάτων 4,0Mpa για υγρό ισχυρής διάβρωσης IP68
Ο μετρητής στάθμης ραντάρ καθοδηγούμενου κύματος είναι ένα είδος μετρητή στάθμης μικροκυμάτων, ο οποίος είναι μια εφαρμογή της τεχνολογίας εντοπισμού θέσης μικροκυμάτων (ραντάρ).Μεταδίδει ενεργειακά κύματα μέσω μιας συσκευής που μπορεί να εκπέμπει ενεργειακά κύματα (γενικά σήματα παλμού).Τα ενεργειακά κύματα μεταδίδονται στον κυματοδηγό και τα ενεργειακά κύματα ανακλώνται όταν συναντούν εμπόδια.Τα ανακλώμενα ενεργειακά κύματα μεταδίδονται από τον κυματοδηγό στη συσκευή λήψης και στη συνέχεια η συσκευή λήψης λαμβάνει τα ανακλώμενα σήματα.Σύμφωνα με τη διαφορά χρόνου της διαδικασίας ενεργειακής κίνησης κυμάτων, προσδιορίζεται η αλλαγή του επιπέδου του αντικειμένου.Τα σήματα μικροκυμάτων επεξεργάζονται από ηλεκτρονικές συσκευές και τελικά μετατρέπονται σε ηλεκτρικά σήματα που σχετίζονται με το επίπεδο του αντικειμένου.
Χαρακτηριστικά σχεδίουτουΜετρητής στάθμης ραντάρ καθοδηγούμενου κυμάτων 4,0Mpa για υγρό ισχυρής διάβρωσης IP68
◎Ο μετρητής στάθμης αντικειμένου ραντάρ καθοδηγούμενου κύματος υιοθετεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας Echo Discovery Echo, μέτρηση επαφής, υψηλή ακρίβεια μέτρησης, πιο ακριβή μέτρηση.Ταυτόχρονα, το ραντάρ κατευθυνόμενων κυμάτων δεν επηρεάζεται από το εξωτερικό περιβάλλον, όπως η μέση θερμοκρασία και η πρόσφυση.
◎Ο μετρητής στάθμης αντικειμένου ραντάρ κατευθυνόμενων κυμάτων σειράς 70X είναι κατάλληλος για διάφορες σύνθετες συνθήκες εργασίας και εφαρμογές λόγω των διαφόρων τρόπων σύνδεσης διεργασιών και τύπων μονάδας ανίχνευσης.Όπως: υψηλή θερμοκρασία, υψηλή πίεση και χαμηλό διηλεκτρικό σταθερό μέσο.
◎Παλμική λειτουργία, χαμηλή ισχύς εκπομπών, μπορεί να εγκατασταθεί σε διάφορα μεταλλικά, μη μεταλλικά δοχεία, χωρίς βλάβη στο ανθρώπινο σώμα και το περιβάλλον.
Τεχνική παράμετρος τουΜετρητής στάθμης ραντάρ καθοδηγούμενου κυμάτων 4,0Mpa για υγρό ισχυρής διάβρωσης IP68
| Τυπική εφαρμογή | Υγρό (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, πρόσφυση, υψηλή θερμοκρασία και υψηλή πίεση, Ενσωματωμένο πηνίο θέρμανσης, σκάλα, πλωτή πλάκα και άλλες περίπλοκες περιπτώσεις) |
| Σκόνη (ιπτάμενη τέφρα, σκόνη ασβεστόλιθου, σκόνη τσιμέντου, σκυρόδεμα και άλλα μέσα) | |
| Στερεά (μικρά σωματίδια, κόκκος, χαλίκι, άμμος και άλλα μέσα) | |
| Μοντέλο προϊόντος | NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 |
| Φόρμα κεραίας | Τύπος καλωδίου, τύπος ράβδου, τύπος διπλού καλωδίου, τύπος διπλής ράβδου, τύπος σωλήνα οδηγού κυμάτων |
| Υλικό κεραίας | PTFE, 304, 316 |
| Δειγματοληψία ηχούς | 55 φορές /s |
| Εύρος μέτρησης | 6μ, 30μ |
| Ακρίβεια μέτρησης | 0,05% ~ 0,1% FS |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC (δύο καλωδίων, τέσσερα καλώδια), 220 VAC |
| Έξοδος σήματος | 4... 20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~ +130°C, -40~ +250 °C, -40~ +500 °C |
| Πίεση διαδικασίας | -0,1~2,0MPa,-0,1~4,0MPa |
| Σύνδεση διαδικασίας | Κλωστή, βραχίονας, φλάντζα, σφιγκτήρας (προαιρετικό) |
| Ηλεκτρική διεπαφή | M20×1,5, ½" NPT |
| Βαθμός προστασίας | IP 65, IP 67, IP 68 (προαιρετικό) |
| Αντιεκρηκτικό βαθμό | ExiaIICT6Ga, ExdIICT6Gb (δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
