Λεπτομέρειες:
|
Μεσαίο: | διαβρωτικό, καθαρό, ξηρό αέριο | Εύρος: | 300-3000SLPM |
---|---|---|---|
Ακρίβεια: | ±1%of σύνολο - κλίμακα | Χρόνος απόκρισης: | καλύτερα από 3s |
Προθέρμανση του χρόνου: | <15min | Όροι βαθμολόγησης: | 0℃&101325Pa |
Θερμοκρασία λειτουργίας: | 5 σε 55℃ | Πίεση εργασίας Maxmium: | 3 MPaG |
Υψηλό φως: | Ψηφιακός μετρητής ροής μάζας αερίου 300 SLPM,Μετρητής ροής μάζας NY-M030 |

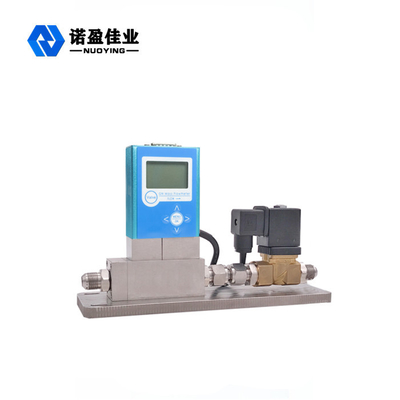

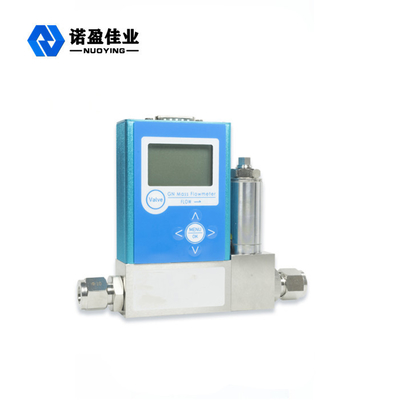

Ψηφιακός ελεγκτής ροής μάζας σειράς NY-M030 ±1% διαβρωτικού, καθαρού, στεγνού αερίου πλήρους κλίμακας
Περιγραφή
Ψηφιακή οθόνη σειράς NY-M030, ροή μάζας αερίου μεγάλης ροής
ο ελεγκτής αποτελείται από αισθητήρα ροής μάζας, θερμικό στοιχείο,
κύκλωμα ρύθμισης βαλβίδας και ενισχυτή ελεγκτή ροής μάζας.Χρησιμοποιεί
η ροή του ρευστού για τη μεταφορά θερμότητας για την αλλαγή της αγωγιμότητας της θερμότητας
επίδραση κατανομής της μέτρησης της τριχοειδούς κατανομής θερμοκρασίας.
Η αρχή είναι η χρήση της αρχής της διαφοράς θερμοκρασίας
θερμιδομετρία πριν και μετά την τριχοειδική μεταφορά θερμότητας για τη μέτρηση του
ροή μάζας του αερίου , ενισχύστε το σήμα ροής που μετράται από το
αισθητήρα και, στη συνέχεια, συγκρίνετε το με την καθορισμένη τάση και χρησιμοποιήστε το
ληφθεί διαφορά στην οδήγηση .Ελέγξτε τη βαλβίδα ρύθμισης και το
έλεγχος κλειστού βρόχου της ροής μέσω του καναλιού για να γίνει
ίση με την καθορισμένη ροή.
Χαρακτηριστικά
● Χρησιμοποιώντας τη θερμική αρχή, η ροή μάζας του αερίου δεν επηρεάζεται από αλλαγές στη θερμοκρασία και την πίεση του περιβάλλοντος.
● Αρχή σωληνοειδούς διακλάδωσης, εύκολη αλλαγή της περιοχής και εύκολη εγκατάσταση.
● Το καλό πακέτο αισθητήρων μειώνει την ευαισθησία των αλλαγών εξωτερικής θερμοκρασίας.
● Το εύρος μέτρησης και ελέγχου είναι μεγάλο, η μέγιστη πλήρης κλίμακα μπορεί να φτάσει τα 3000ln/min
● Σύντομος χρόνος προθέρμανσης, μικρή μηδενική μετατόπιση, υψηλή ακρίβεια μέτρησης και ελέγχου, κατάλληλη για μέτρηση και έλεγχο μικροροής.
● Μπορεί να επικοινωνήσει με το όργανο μέσω του δευτερεύοντος οργάνου ή του PLC και η λειτουργία είναι απλή.
● Υψηλή ακρίβεια: καλύτερη από 1%
● Ευρύ μετρήσιμο εύρος: 2 ~ 100%
● Γρήγορος χρόνος απόκρισης, καλύτερος από 3 δευτερόλεπτα
● Μπορεί να χρησιμοποιηθεί για ποικιλία αερίων
● Μπορεί να παρέχει επεξεργασία μικτής βαθμονόμησης αερίου
Εφαρμογή Βιομηχανίας
● Πανεπιστήμια / Ερευνητικά Ινστιτούτα ● Αυτοκινητοβιομηχανία
● Περιβαλλοντική Παρακολούθηση ● Φωτοβολταϊκά
● Βιομηχανία κενού και επικάλυψη ● Κυψέλες καυσίμου
● Βιομηχανικοί Φούρνοι ● Βαθμονόμηση Μετρολογίας
● Ημιαγωγοί
● Μέτρηση Αερίου Διεργασίας
Αναβάθμιση Ακρίβειας
Εύρος : 300 - 3000 SLPM
Μεταξύ αυτών: Εύρος 300-3000 SLPM, οι παρακάτω δείκτες αναβαθμίζονται:
Συνήθης ακρίβεια ροής μάζας: ± 1% της πλήρους κλίμακας (μέγιστη τιμή)
Ακρίβεια ροής μάζας: ± 1% της πλήρους κλίμακας (μέγιστη τιμή)
Επαναληψιμότητα: ±(0,1% της ανάγνωσης + 0,02% της πλήρους κλίμακας)
Μετατόπιση μηδενικής ροής μάζας: ± 0,2% της πλήρους κλίμακας
Μετατόπιση εύρους ροής μάζας: ± 0,3% της πλήρους κλίμακας
Εκτέλεση
Μέσες απαιτήσεις: διαβρωτικό, καθαρό, στεγνό αέριο
Τύπος μέσου: περισσότερα από 80 είδη αερίων, ανατρέξτε στο πίσω μέρος
Εύρος από: 300 - 3000 SLPM (παρακαλούμε ρωτήστε για λεπτομέρειες)
Εύρος μέτρησης και ελέγχου 2~100%
Λειτουργία εμφάνισης: Εμφάνιση ροής μάζας
Ακρίβεια: ±1% της πλήρους κλίμακας
Επαναληψιμότητα: ± 0,2 % της πλήρους κλίμακας
Μηδενική μετατόπιση & μετατόπιση πλήρους κλίμακας 0,05 % πλήρους κλίμακας / ℃ / Atm
Χρόνος απόκρισης: καλύτερος από 3 δευτερόλεπτα
Χρόνος προθέρμανσης: < 15min
Συνθήκες βαθμονόμησης: 0 ℃ &101325Pa (άλλες τυπικές συνθήκες προαιρετικές)
Θερμοκρασία λειτουργίας: 5 έως 55 °C (προαιρετική επιλογή υψηλής θερμοκρασίας έως -20 έως 80 °C)
Υγρασία λειτουργίας: 0 ~ 95 %, χωρίς συμπύκνωση
Μέγιστη πίεση λειτουργίας: 3 MPaG
Ελάχιστη πίεση λειτουργίας: Εάν δεν απαιτείται ειδική βαθμονόμηση υπό κενό, συνιστάται η χρήση της απόλυτης πίεσης άνω των 400 KPaA.άλλες πιέσεις κενού συνιστάται να βαθμονομούνται ειδικά Απώλεια πίεσης πλήρους κλίμακας: ανατρέξτε στον αναλυτικό πίνακα απώλειας πίεσης στο πίσω μέρος Ψηφιακό σήμα εισόδου/εξόδου: Πρωτόκολλο RS485RS232MODBUS Αναλογικό σήμα εισόδου/εξόδου: 0-5 VDC, αναλογικό σήμα 4-20 mA
Ακρίβεια: Προσθήκη ±0.1% σφάλμα πλήρους κλίμακας σε σφάλμα βάσης
Τάση τροφοδοσίας: 12 - 30 VDC (15 - 30 VDC για έξοδο 4-20 mA)
Ρεύμα τροφοδοσίας: 250 mA, 1 A, 2 A (συμβουλευτείτε για λεπτομέρειες)
Ηλεκτρική διεπαφή: DB9
Ποσοστό διαρροής (εξωτερική διαρροή): Ο ρυθμός διαρροής μπορεί να είναι τόσο χαμηλός όσο 1 x 10-9Atm cc/s He
Υλικό: SS316 από ανοξείδωτο χάλυβα Σύνδεση διαδικασίας: Τυπικό θηλυκό νήμα G1/2
Μέθοδος εγκατάστασης: δεν απαιτείται τοποθεσία
Κατηγορία προστασίας: IP40
Μέγεθος/Απώλεια Πίεσης
Ελεγκτής μαζικής ροής πλήρους κλίμακας | Πλήρης κλίμακα απώλεια πίεσης (psid) εξάτμιση στην ατμόσφαιρα | Φυσική διάσταση | Διεπαφή σύνδεσης 2 |
2scccm - 50 sccm | 1.0 | 118 ΜΜ Υ × 79 ΜΜ Π × 29 ΜΜ Δ |
G1/4 Νήμα(F) Προαιρετικά: 3mm 6mm 8mm 10mm 1/8” 1/4” 3/8” ½” Swagelok Standard μανίκια για κάρτες |
100 sccm - 500 sccm | 1.0 | 118 ΜΜ Υ × 79 ΜΜ Π × 29 ΜΜ Δ | |
1 slpm | 1.5 | 118 ΜΜ Υ × 79 ΜΜ Π × 29 ΜΜ Δ | |
2 slpm | 3.0 | 118 ΜΜ Υ × 79 ΜΜ Π × 29 ΜΜ Δ | |
5 slpm | 2.0 | 118 ΜΜ Υ × 79 ΜΜ Π × 29 ΜΜ Δ | |
10 slpm | 5.5 | 118 ΜΜ Υ × 79 ΜΜ Π × 29 ΜΜ Δ | |
30 slpm | 20.0 | 118 ΜΜ Υ × 79 ΜΜ Π × 29 ΜΜ Δ | |
50 slpm | 2.0 | 130 mm Υ × 115 mm Π × 35 mm Δ |
3/8''GThread(F) Προαιρετικά: 3/8” 1/2” 3/4” 1” Swagelok Standard Sleeves Card |
100 slpm | 3.2 | 130 mm Υ × 115 ΜΜ Π × 35 ΜΜ Δ | |
250 slpm | 2.4 | 130 mm Υ × 115 ΜΜ Π × 35 ΜΜ Δ | |
300 slpm | 6.5 | 130 mm Υ × 115 ΜΜ Π × 35 ΜΜ Δ | |
1000 slpm | 14.0 |
1/2''GThread(F) Προαιρετικά: 3/8” 1/2” 3/4” 1” Swagelok Standard Sleeves Card |
|
1500 slpm | 17.0 | ||
2000 slpm | 28.6 | ||
3000 slpm | 28.6 | ||
1, Ένας άλλος ελεγκτής ροής μάζας σειράς απώλειας χαμηλής πίεσης. 2, Συμβατό με Beswick, Swagelok, Parker, σφράγιση επιφάνειας, εξαρτήματα γρήγορης σύνδεσης και προσαρμογείς φερμουάρ, και επίσης συμβατό με εξαρτήματα VCR, SAE σύμφωνα με τις απαιτήσεις του χρήστη. 3, Σφράγιση επιφάνειας Buna-N σε εσωτερικό σπείρωμα 1/8''NPT. |
