Λεπτομέρειες:
|
| Εφαρμογή: | υγρά, σκόνη, στερεά | Στοιχείο αριθ.: | NYRD808 |
|---|---|---|---|
| Μορφή κεραιών: | Τύπος φραγμών, τύπος πτώσης νερού | Υλικό κεραιών: | PTFE、 304、 316 |
| Μέτρηση της σειράς: | 35m, 40m, 80m | Ακρίβεια της μέτρησης: | 0.05%~0.1%F.S |
| Υψηλό φως: | μετρητής επιπέδων ραντάρ 80m,Στερεός μετρητής 20G επιπέδων ραντάρ σκόνης,Υγρή συσκευή αποστολής σημάτων επιπέδων τύπων ραντάρ ατμού |
||

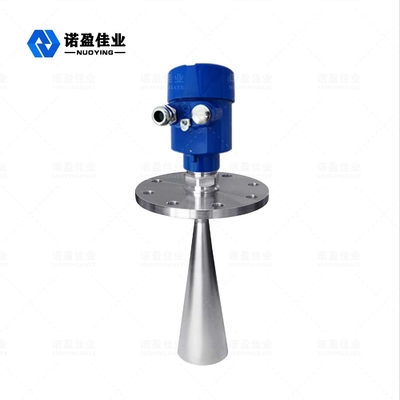

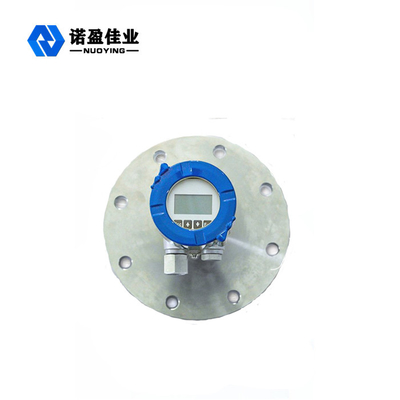

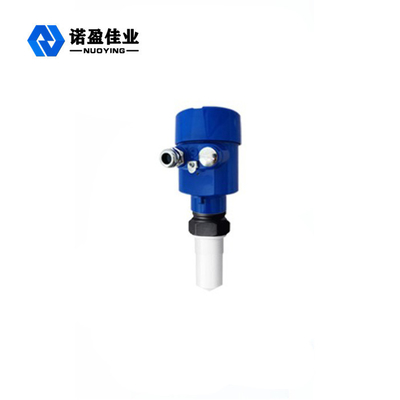

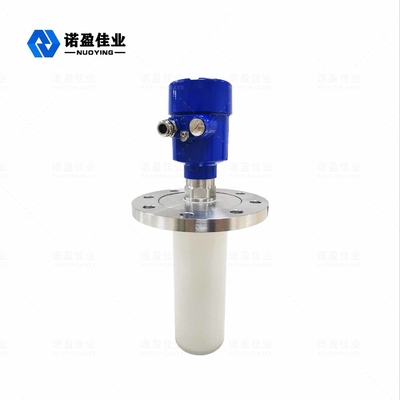

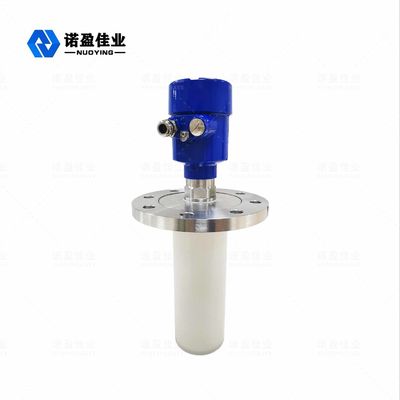

Μεγάλη μετρώντας σειρά 80m μετρητής επιπέδων ραντάρ 20G για το υγρό στερεό σκόνης ατμού
Αρχή εργασίας
Η κεραία επιπέδων αντικειμένου ραντάρ διαβιβάζει τους σφυγμούς μικροκυμάτων από το παράθυρο και τους διαβιβάζει κάτω μέσω της κεραίας. Μετά από να αγγίξει την επιφάνεια του μετρημένου μέσου, το κύμα σφυγμού απεικονίζεται πίσω και παραλαμβάνεται πάλι από το σύστημα κεραιών, και το σήμα διαβιβάζεται στο ηλεκτρονικό κύκλωμα και μετατρέπεται αυτόματα στο σήμα επιπέδων αντικειμένου < because="" of="" the="" extremely="" fast="" propagation="" speed="" of="" the="" pulse="">
Στοιχείο της μέτρησης: επιφάνεια σφράγισης του κατώτατου σημείου ή της φλάντζας νημάτων.
Σημείωση: Κατά χρησιμοποίηση του συγχρονισμού επιπέδων ραντάρ, την είναι απαραίτητο να εξασφαλιστεί ότι το πιό υψηλό υλικό επίπεδο δεν μπορεί να εισαγάγει την τυφλή περιοχή μέτρησης (η περιοχή που παρουσιάζεται στο Δ στον αριθμό).
Χαρακτηριστικό γνώρισμα Dsign
◎Η κεραία είναι πάρα πολύ μικρή, εύκολος να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
◎Σχεδόν δεν επηρεάζεται από τη διάβρωση, τον αφρό, τις μέσες αλλαγές πυκνότητας, θερμοκρασίας και πίεσης.
◎Το σοβαρό περιβάλλον σκόνης έχει το ελάχιστο αποτέλεσμα στην εργασία του μετρητή επιπέδων υψηλής συχνότητας.
◎Έχει ένα πιό σύντομο μήκος κύματος και μια καλύτερη αντανάκλαση ενάντια σε μια γαρμένη στερεά επιφάνεια.
◎Η γωνία ακτίνων είναι μικρή και η ενέργεια συγκεντρώνεται, η οποία ενισχύει τη δυνατότητα ηχούς και είναι συμβάλλουσα στην αποφυγή των αντικειμένων παρέμβασης.
◎Η τυφλή περιοχή μέτρησης είναι μικρότερη, γιατί η μικρή μέτρηση κυλίνδρων θα επιτύχει επίσης τα καλά αποτελέσματα.
◎Η υψηλή σήματος προς θόρυβο αναλογία επιτρέπει την καλύτερη απόδοση ακόμη και υπό τους κυμαινόμενους όρους.
◎Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση των στερεών και χαμηλών μέσων διηλεκτρικής σταθεράς.
Τεχνική παράμετρος
| Εφαρμογή | Όλα είδος υγρών (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, ανακάτωμα, ατμός, κρυστάλλωση, συμπύκνωση, πηλός, υψηλής θερμοκρασίας και υψηλή πίεση, κ.λπ.) |
| Όλα τα είδη σκόνης (ισχυρή σκόνη, επιπλέουσα σκόνη, σκόνη τσιμέντου, σκόνη ασβέστη, τέφρα μυγών, κρυστάλλωση και άλλες περιπτώσεις) | |
| Διάφορα στερεά (σιτάρι, μικρές πέτρες, σιδηρομετάλλευμα, άνθρακας, κ.λπ.) | |
| Αριθμός στοιχείων | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
| Μορφή κεραιών | Τύπος φραγμών, τύπος πτώσης νερού, τύπος πιάτων, τύπος κέρατων, τύπος επιφάνειας, τύπος φακών |
| Το υλικό κεραιών | PTFE, 304.316, PP, PFA |
| Μέτρηση της σειράς | 10m, 20m, 30m, 35m, 40m, 80m |
| Ακρίβεια της μέτρησης | 0.05%~0.1%F.S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
| Παραγωγή σημάτων | 4-20mA/HART/RS485/Modbus… |
| Η θερμοκρασία διαδικασίας | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Πίεση διαδικασίας | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Σύνδεση διαδικασίας | Νήμα, υποστήριγμα, φλάντζα, σφιγκτήρας υγείας (προαιρετικός) |
| Ηλεκτρική διεπαφή | M20x1.5, 1/2» NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (ΠΡΟΑΙΡΕΤΙΚΌ) |
| Explosionproof βαθμός | ExiaIICT6 GA, ExdIICT6 ΜΒ (όπως φαίνεται στο πιστοποιητικό) |
