Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | Υγρό, σκόνη | ΠΡΟΤΥΠΟ ΠΡΟΪΟΝΤΩΝ: | NYRD803T |
---|---|---|---|
Δειγματοληψία ηχούς: | 55 φορές το /s | Σειρά μέτρησης: | 20m, 35 μ |
Παροχή ηλεκτρικού ρεύματος: | 24VDC (καλώδιο δύο, τετρασύρματο) | Παραγωγή σημάτων: | RS485/Modbus |
Θερμοκρασία διαδικασίας: | -40~ +130°C | Πίεση διαδικασίας: | -0.1~2.0MPa |
Υψηλό φως: | Ευφυής 6g μετρητής επιπέδων ραντάρ,Μετρητής 20m επιπέδων ραντάρ μη μετάλλων,Διακόπτης επιπέδων ραντάρ νημάτων φλαντζών |

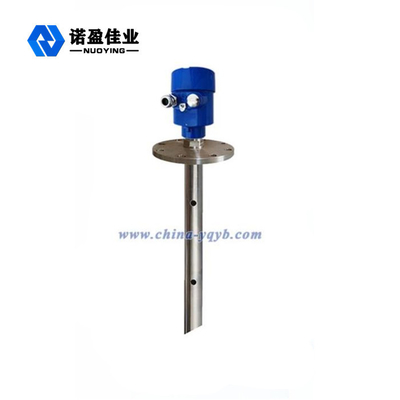

6g νημάτων φλαντζών εμπορευματοκιβωτίων αμέταλλων ευφυής μετρητής επιπέδων ραντάρ
6g αρχή εργασίας μετρητών επιπέδων ραντάρ
Η κεραία λαμβάνει τον απεικονισμένο σφυγμό μικροκυμάτων και τον διαβιβάζει στο ηλεκτρονικό κύκλωμα. Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει την ηχώ που παράγεται από το σφυγμό μικροϋπολογιστών στην επιφάνεια του υλικού. Ο σωστός προσδιορισμός σημάτων ηχούς ολοκληρώνεται από το λογισμικό σφυγμού, και η ακρίβεια μπορεί να φθάσει στο επίπεδο χιλιοστόμετρου. Η απόσταση Δ από την υλική επιφάνεια είναι ανάλογη προς το χρονικό ταξίδι Τ του σφυγμού:
D=C×T/2, όπου το Γ είναι η ταχύτητα του φωτός
Δεδομένου ότι η απόσταση Ε της κενής δεξαμενής είναι γνωστή, η θέση Λ αντικειμένου είναι: L= E-D
Με την είσοδο του κενού ύψους Ε δεξαμενών (= μηδέν), του πλήρους ύψους Φ δεξαμενών (= μεγάλη έκταση) και μερικών παραμέτρων εφαρμογής, οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το μετρητή στο μετρώντας περιβάλλον, που αντιστοιχεί στην παραγωγή 4-20mA.
6g τεχνική παράμετρος μετρητών επιπέδων ραντάρ
Υλικό κεραιών | PTFE, 304.316 |
Δειγματοληψία ηχούς | 55 φορές το /s |
Σειρά μέτρησης | 20m, 35 μ |
Ακρίβεια μέτρησης | 0,05% ~ 0,1% F.S |
Παροχή ηλεκτρικού ρεύματος | 24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
Θερμοκρασία διαδικασίας | -40~ +130°C, - 40~ +250 °C |
Πίεση διαδικασίας | -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa |
Σύνδεση διαδικασίας | Νήμα, υποστήριγμα, φλάντζα, (προαιρετική) |
Ηλεκτρική διεπαφή | M20×1.5, ½ «NPT |
Βαθμός προστασίας | IP 65, IP 67, IP 68 (ΠΡΟΑΙΡΕΤΙΚΉ) |
Explosionproof βαθμός | ExiaIICT6Ga, ExdIICT6Gb (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
