Λεπτομέρειες:
|
| Χαρακτηριστική εφαρμογή: | Υγρό | ΠΡΟΤΥΠΟ ΠΡΟΪΟΝΤΩΝ: | Nyrd-803 |
|---|---|---|---|
| Υλικό κεραιών: | 304, | Παραγωγή σημάτων: | Modbus |
| Δειγματοληψία ηχούς: | 55 φορές το /s | Σειρά μέτρησης: | 20m (προαιρετικός) |
| Σύνδεση διαδικασίας: | φλάντζα, (προαιρετική) | Ηλεκτρική διεπαφή: | M20×1.5 (προαιρετικά) |
| Υψηλό φως: | Συσκευή αποστολής σημάτων επιπέδων ραντάρ τύπων κέρατων,Καθοδηγημένος ηχώ αισθητήρας 6g επιπέδων ραντάρ,Υγρός διακόπτης επιπέδων ραντάρ φλαντζών |
||

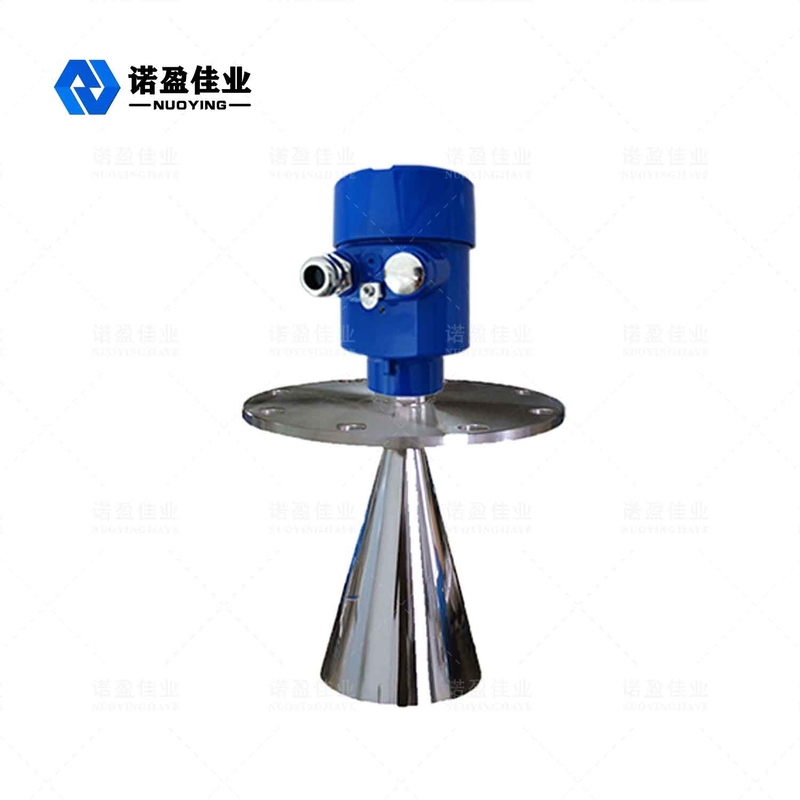

6g τύπων κέρατων φλαντζών ευφυής ανακάλυψη ηχούς μετρητών επιπέδων ραντάρ
6g αρχή εργασίας μετρητών επιπέδων ραντάρ
Η κεραία λαμβάνει τον απεικονισμένο σφυγμό μικροκυμάτων και τον διαβιβάζει στο ηλεκτρονικό κύκλωμα. Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει την ηχώ που παράγεται από το σφυγμό μικροϋπολογιστών στην επιφάνεια του υλικού. Ο σωστός προσδιορισμός σημάτων ηχούς ολοκληρώνεται από το λογισμικό σφυγμού, και η ακρίβεια μπορεί να φθάσει στο επίπεδο χιλιοστόμετρου. Η απόσταση Δ από την υλική επιφάνεια είναι ανάλογη προς το χρονικό ταξίδι Τ του σφυγμού:
D=C×T/2, όπου το Γ είναι η ταχύτητα του φωτός
Δεδομένου ότι η απόσταση Ε της κενής δεξαμενής είναι γνωστή, η θέση Λ αντικειμένου είναι: L= E-D
6g τεχνική παράμετρος μετρητών επιπέδων ραντάρ
| Χαρακτηριστική εφαρμογή | Υγρή σκόνη με την απλή διαδικασία (διηλεκτρική σταθερά >1.8, καθοδηγημένος τύπος σωλήνων κυμάτων με το ανακάτωμα) |
| Ισχυρή σκόνη (μπορεί να εξοπλιστεί με τον εξαγνισμό ή την κάλυψη σκόνης) | |
| Στερεό (μικρά μόρια, χαλίκια, άμμος και άλλα μέσα) | |
| Πρότυπο προϊόντων | NYRD803 |
| Μορφή κεραιών | Τύπος φραγμών, τύπος κέρατων, ακόμα-σωλήνας |
| Υλικό κεραιών | PTFE, 304.316 |
| Δειγματοληψία ηχούς | 55 φορές το /s |
| Σειρά μέτρησης | 20m, 35 μ |
| Ακρίβεια μέτρησης | 0,05% ~ 0,1% F.S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
| Θερμοκρασία διαδικασίας | -40~ +130°C, - 40~ +250 °C |
| Πίεση διαδικασίας | -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa |
| Σύνδεση διαδικασίας | Νήμα, υποστήριγμα, φλάντζα, (προαιρετική) |
| Ηλεκτρική διεπαφή | M20×1.5, ½ «NPT |
| Βαθμός προστασίας | IP 65, IP 67, IP 68 (ΠΡΟΑΙΡΕΤΙΚΉ) |
| Explosionproof βαθμός | ExiaIICT6Ga, ExdIICT6Gb (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
