Λεπτομέρειες:
|
Τύπος μέσων: | Υγρό, αέριο, ατμός | Ονομαστική διάμετρος: | 25mm≤DN≤1200mm |
---|---|---|---|
Ονομαστική πίεση: | PN≤25MPa | λειτουργούσα θερμοκρασία: | t≤350℃ |
Κατηγορία ακρίβειας: | ± 0.5%, ± 1.0% | Υλικό σωλήνων: | Χάλυβας άνθρακα, ανοξείδωτο, άλλο |
Ευθύ μήκος σωλήνων: | Ο μπροστινός ευθύς σωλήνας είναι 1~3D, και ο οπίσθιος ευθύς σωλήνας είναι 3~5D | Μέθοδος σύνδεσης: | Σύνδεση φλαντζών, σύνδεση συγκόλλησης άκρης |
Υψηλό φως: | Μετρητής μαζικής ροής τύπων σφηνών,Υψηλό Flowmeter σφηνών μέτρησης ακρίβειας,25MPa μετρητής ροής τύπων σφηνών |

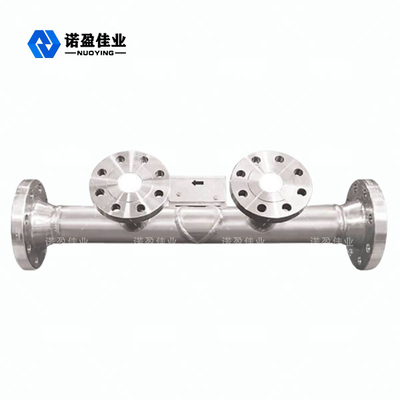

Υψηλή ακρίβεια μέτρησης εύκολη να εγκαταστήσει τη χρήση και να διατηρήσει Υόρκη-ΧΧ Flowmeter σφηνών
Υόρκη-ΧΧ Flowmeter σφηνών περιγραφή προϊόντων
Flowmeter σφηνών είναι ένας μετρητής ροής που μετρά τη ροή από ένα V-shaped throttling στοιχείο. Η στρογγυλευμένη τοπ γωνία της είναι προς τα κάτω, που είναι συμβάλλον στην ομαλή μετάβαση των υγρών που περιέχουν τα ανασταλμένα μόρια ή των ιξωδών υγρών, και δεν θα παραγάγει τη στασιμότητα προς τα πάνω του throttling μέλους. 500mPa·S, που χρησιμοποιείται για τη μέτρηση ροής του πηλού, του πολτού μεταλλεύματος, του αμμώδους αργού πετρελαίου, των λυμάτων, του βαριού ελαίου, του υπόλοιπου ελαίου και άλλων στερεός-περιέχοντας υγρών μέσων αναστολών και όπως ο χαμηλός αριθμός Reynolds. Μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση ροής των μέσων αερίου και ατμού. Αυτό το προϊόν χρησιμοποιείται για τα διάφορα αέρια, ειδικά για τη μέτρηση ροής του βρώμικου αερίου και του φυσικού αερίου.
Υόρκη-ΧΧ Flowmeter σφηνών χαρακτηριστικό σχεδιασμού
1. Η χρήση των throttling μερών σωμάτων τύπων «Β» μπορεί να αποβάλει τη στάσιμη περιοχή και να αποτρέψει το σύστημα από την απόφραξη.
2. Ο αριθμός Reynolds έχει ένα ευρύ φάσμα των εφαρμογών. Όταν ο αριθμός Reynolds είναι 500, η τετραγωνική σχέση μεταξύ της διαφορικής πίεσης και της ροής διατηρείται ακόμα.
3. Η διαφορική συσκευή αποστολής σημάτων πίεσης μπορεί ηλεκτρικά σήματα παραγωγής 4 έως 20 μΑ, το οποίο είναι κατάλληλο για τη χρήση με τα διάφορα όργανα.
4. Εύκολος να εγκαταστήσει, να χρησιμοποιήσει και να διατηρήσει.
5. Υψηλή ακρίβεια μέτρησης, επεκταθείσα αβεβαιότητα της βαθμολόγησης ροής: ±0.5%~±0.2% (βαθμολόγηση νερού ή βαθμολόγηση πετρελαίου).
6. Έχει την καλή μακροπρόθεσμη σταθερότητα και εγκωμιάζεται από τους χρήστες ως όργανο ποσοστού μηδέν-αποτυχίας.
7. Ο one-time μετρητής είναι χωρισμένος, και η σειρά μπορεί να επεκταθεί με την αντικατάσταση της σφήνας (μέση).
8. Διάφορες μορφές:
Συνηθισμένος τύπος: Η αναλογία turndown είναι μέσα στη σειρά 1: , και το μη γραμμικό λάθος του συντελεστή ροής είναι ≤±1%.
Υψηλής απόδοσης τύπος: Η αναλογία turndown είναι μέσα σε 1: η επεκταθείσα αβεβαιότητα της βαθμολόγησης ροής είναι ±0.5%~±0.2%
Υόρκη-ΧΧ Flowmeter σφηνών τεχνικές παράμετροι
Αριθμός προϊόντων | Υόρκη-ΧΧ |
τύπος μέσων | υγρό, αέριο, ατμός |
Ονομαστική διάμετρος | 25mm≤DN≤1200mm |
Ονομαστική πίεση | PN≤25MPa |
Σειρά αριθμού Reynolds | Το κόκκινο μπορεί να πάει τόσο χαμηλό όπως 300 και τόσο υψηλό όσο 106+ |
Λειτουργούσα θερμοκρασία | t≤350℃ |
Κατηγορία ακρίβειας | ± 0.5%, ± 1.0% |
Ευθύ μήκος σωλήνων | Ο μπροστινός ευθύς σωλήνας είναι 1~3D, και ο οπίσθιος ευθύς σωλήνας είναι 3~5D |
Μέθοδος σύνδεσης | Σύνδεση φλαντζών, σύνδεση συγκόλλησης άκρης |
Υλικό σωλήνων | Χάλυβας άνθρακα, ανοξείδωτο, άλλο |
Επίπεδο πίεσης | ≤0.25MPa, ≤0.6MPa ...... ≤10.0MPa |
