Λεπτομέρειες:
|
| Χαρακτηριστική εφαρμογή: | Στερεά μόρια σκόνης | Μορφή κεραιών: | Τύπος φραγμών, τύπος πτώσης νερού, τύπος πιάτων, τύπος κέρατων, τύπος επιφάνειας, τύπος φακών |
|---|---|---|---|
| Σειρά Meaturing: | 80M | ακρίβεια μέτρησης: | 0.05%~0. 1%F.S |
| Παροχές ηλεκτρικού ρεύματος: | 24VDC (two-wire, τετρασύρματος) | Η σύνδεση διαδικασίας: | φλάντζα, σφιγκτήρας (προαιρετικός) |
| Βαθμός του /IP βαθμού προστασίας: | IP67 (προαιρετικός) | hazardously βαθμός εκρηκτικός-απόδειξης: | ExialICT6 GA (προαιρετικό) |
| Υψηλό φως: | 26G σοφός μετρητής επιπέδων ραντάρ,Κρυστάλλινος μετρητής επιπέδων ραντάρ ατμού,Κρυστάλλινο όργανο επιπέδων ραντάρ |
||

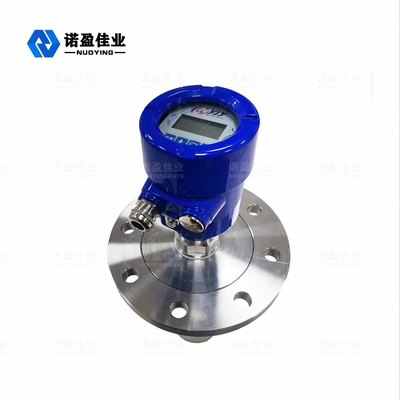

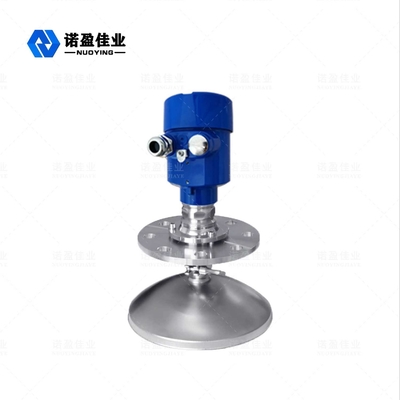

26G ευφυής μετρητής επιπέδων ραντάρ υψηλής συχνότητας για τα στερεά μόρια σκόνης NYRD 810
Αρχή εργασίας του ευφυούς μετρητή επιπέδων ραντάρ υψηλής συχνότητας 26G για τα στερεά μόρια σκόνης NYRD 810
Οι αισθητήρες σειράς μετρητών επιπέδων ραντάρ (NYRD80X) είναι αντι-επιπλέοντας σκόνη 26GHz και τσιμεντάρουν την όργανο μέτρησης επιπέδων ραντάρ σκονών, μετρώντας τη μέγιστη απόσταση μέχρι 80 μέτρα. Η κεραία βελτιστοποιείται περαιτέρω, και οι νέοι γρήγοροι μικροεπεξεργαστές μπορούν να εκτελέσουν την ανάλυση και την επεξεργασία σημάτων υψηλότερου ποσοστού, επιτρέποντας στο μετρητή για να χρησιμοποιηθούν στους σύνθετους όρους μέτρησης όπως η αντι-επιπλέοντας σκόνη αντίδρασης και οι εργασιακοί χώροι σκονών τσιμέντου και το στερεό δοχείο.
Όσον αφορά την υπερηχητική χρονική διαφορά από την έναρξη που λαμβάνει και που κερδίζει για να καθορίσει το επίπεδο ήχου, τα σήματα μικροκυμάτων υποβάλλονται σε επεξεργασία από τις ηλεκτρονικές συσκευές και μετατρέπονται τελικά στα ηλεκτρικά σημάδια σχετικά με το επίπεδο αντικειμένου
Στοιχείο της μέτρησης: επιφάνεια σφράγισης του κατώτατου σημείου ή της φλάντζας νημάτων.
Σημείωση: Κατά τη χρησιμοποίηση του συγχρονισμού επιπέδων ραντάρ, σιγουρευτείτε ότι το πιό υψηλό υλικό επίπεδο δεν μπορεί να εισαγάγει την τυφλή περιοχή μέτρησης (η περιοχή που παρουσιάζεται στο Δ στον αριθμό).
Τα χαρακτηριστικά γνωρίσματα σχεδιασμού του ευφυούς μετρητή επιπέδων ραντάρ υψηλής συχνότητας 26G για τα στερεά μόρια σκόνης NYRD 810
◎Το μέγεθος κεραιών είναι μικρό, εύκολος να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
◎σχεδόν άνοσος στη διάβρωση και τον αφρό Επηρεασθείς από τις μέσες αλλαγές πυκνότητας, θερμοκρασίας και πίεσης.
◎Το σοβαρό περιβάλλον σκόνης έχει λίγη επιρροή στην εργασία του μετρητή επιπέδων υψηλής συχνότητας.
◎Πιό σύντομο μήκος κύματος, καλύτερη αντανάκλαση στις κεκλιμένες στερεές επιφάνειες.
◎Η γωνία ακτίνων είναι μικρή, η ενέργεια συγκεντρώνεται, η οποία ενισχύει τη δυνατότητα ηχούς και είναι συμβάλλουσα για να αποφύγει τα αντικείμενα παρέμβασης.
◎Η μέτρηση της τυφλής περιοχής είναι μικρότερη, γιατί η μικρή μέτρηση δεξαμενών θα επιτύχει επίσης τα καλά αποτελέσματα.
◎Η υψηλή σήματος προς θόρυβο αναλογία, ακόμη και στην περίπτωση των διακυμάνσεων μπορεί επίσης να λάβει την καλύτερη απόδοση.
η περίπτωση των διακυμάνσεων μπορεί επίσης να λάβει την καλύτερη απόδοση.
◎Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς. Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς.
Τεχνικές παράμετροι του ευφυούς μετρητή επιπέδων ραντάρ υψηλής συχνότητας 26G για τα στερεά μόρια σκόνης NYRD 810
| Χαρακτηριστική εφαρμογή | Στερεά μόρια σκόνης |
|
πρότυπο προϊόντων
|
NYRD810 |
| Μορφή κεραιών | Ραβδί, πτώση νερού, επίπεδη, σάλπιγγα, ριγμένη επιφάνεια, φακός |
| Υλικό κεραιών | 316L (προαιρετικός) |
| μέτρηση της σειράς | 80m |
| ακρίβεια της μέτρησης | 0.05%~0.1%F.S |
| Τάση παροχής ηλεκτρικού ρεύματος | 24VDC (τετρασύρματος) |
| παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
| Θερμοκρασία διαδικασίας | -40~+130℃ |
| Πίεση διαδικασίας | -0.1~4.0MPa, |
| σύνδεσμος διαδικασίας | φλάντζα (προαιρετική) |
| Ηλεκτρική διεπαφή | M20*1.5, ½ ″ NPT |
| επίπεδα προστασίας | IP67 (προαιρετικός) |
| explosionproof ταξινόμηση | Exia ΙΙ CT6 (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
