Λεπτομέρειες:
|
| Η θερμοκρασία διαδικασίας: | 40~+130 " Γ | Η πίεση διαδικασίας: | -0. 1~0. 3MPa |
|---|---|---|---|
| Η σύνδεση διαδικασίας: | Νήμα, υποστήριγμα, φλάντζα, υγειονομικός σφιγκτήρας (προαιρετικός) | Βαθμός του /IP βαθμού προστασίας: | M20X1.5, % ~NPT |
| hazardously βαθμός εκρηκτικός-απόδειξης: | ExialICT6 GA, Exd IICT6 ΜΒ (δείτε το πιστοποιητικό για τις λεπτομέρειες) | Υλικό κεραιών: | PTFE、 304、 316、 PP、 PFA |
| ακρίβεια μέτρησης: | 10m | Χαρακτηριστική εφαρμογή: | Όλα τα είδη διαβρωτικού υγρού |
| Υψηλό φως: | Διακόπτης 26G επιπέδων ραντάρ αερίου,Όργανο Noncontact επιπέδων ραντάρ νημάτων,Καθοδηγημένη αέριο συσκευή αποστολής σημάτων ραντάρ κυμάτων |
||

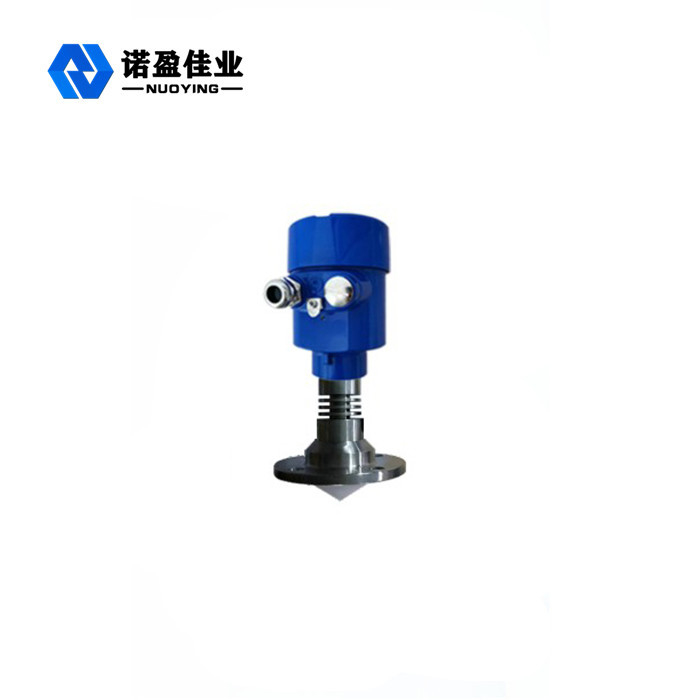

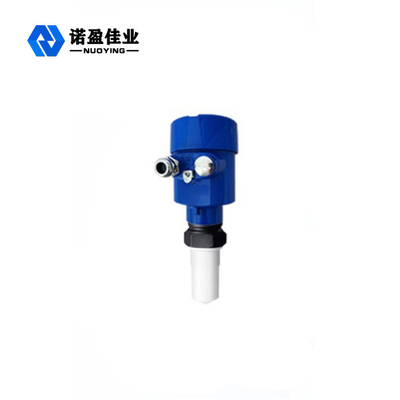

Μικρός άγγελος ακτίνων ευφυής επαφή συσκευών αποστολής σημάτων NYRD805 επιπέδων ραντάρ 26 Γ μη
αρχή εργασίας του μικρού αγγέλου ακτίνων ευφυής επαφή συσκευών αποστολής σημάτων NYRD805 επιπέδων ραντάρ 26 Γ μη
Η κεραία επιπέδων ραντάρ εκπέμπει τους στενούς σφυγμούς μικροκυμάτων, οι οποίοι διαβιβάζονται προς τα κάτω μέσω της κεραίας. Αφότου αγγίζει το κύμα σφυγμού την επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι, και το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα σε ένα σήμα επιπέδων (επειδή η ταχύτητα διάδοσης σφυγμού είναι εξαιρετικά γρήγορη, το ηλεκτρομαγνητικό κύμα φθάνει στο στόχο και απεικονίζεται πίσω στο δέκτη. Ο χρόνος αυτό παίρνει για να επιστρέψει και είναι εμπρός σχεδόν στιγμιαίος)
Στοιχείο της μέτρησης: επιφάνεια σφράγισης του κατώτατου σημείου ή της φλάντζας νημάτων.
Σημείωση: Κατά τη χρησιμοποίηση του συγχρονισμού επιπέδων ραντάρ, σιγουρευτείτε ότι το πιό υψηλό υλικό επίπεδο δεν μπορεί να εισαγάγει την τυφλή περιοχή μέτρησης (η περιοχή που παρουσιάζεται στο Δ στον αριθμό).
Σχεδιάζοντας τα χαρακτηριστικά γνωρίσματα του μικρού αγγέλου ακτίνων ευφυής επαφή συσκευών αποστολής σημάτων NYRD805 επιπέδων ραντάρ 26 Γ μη
◎Το μέγεθος κεραιών είναι μικρό, εύκολος να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
◎σχεδόν άνοσος στη διάβρωση και τον αφρό Επηρεασθείς από τις μέσες αλλαγές πυκνότητας, θερμοκρασίας και πίεσης.
◎Το σοβαρό περιβάλλον σκόνης έχει λίγη επιρροή στην εργασία του μετρητή επιπέδων υψηλής συχνότητας.
◎Πιό σύντομο μήκος κύματος, καλύτερη αντανάκλαση στις κεκλιμένες στερεές επιφάνειες.
◎Η γωνία ακτίνων είναι μικρή, η ενέργεια συγκεντρώνεται, η οποία ενισχύει τη δυνατότητα ηχούς και είναι συμβάλλουσα για να αποφύγει τα αντικείμενα παρέμβασης.
◎Η μέτρηση της τυφλής περιοχής είναι μικρότερη, γιατί η μικρή μέτρηση δεξαμενών θα επιτύχει επίσης τα καλά αποτελέσματα.
◎Η υψηλή σήματος προς θόρυβο αναλογία, ακόμη και στην περίπτωση των διακυμάνσεων μπορεί επίσης να λάβει την καλύτερη απόδοση.
η περίπτωση των διακυμάνσεων μπορεί επίσης να λάβει την καλύτερη απόδοση.
◎Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς. Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς.
Τεχνικές παράμετροι του μικρού αγγέλου ακτίνων ευφυής επαφή συσκευών αποστολής σημάτων NYRD805 επιπέδων ραντάρ 26 Γ μη
| Χαρακτηριστική εφαρμογή | Διάφορα υγρά (ισχυρή διάβρωση.) |
|
πρότυπο προϊόντων
|
NYRD805 |
|
Μορφή κεραιών |
Ραβδί, πτώση νερού, επίπεδη, σάλπιγγα, ριγμένη επιφάνεια, φακός |
| Υλικό κεραιών | PTFE |
| μέτρηση της σειράς | 10m |
| ακρίβεια της μέτρησης | 0.05%~0.1%F.S |
| Τάση παροχής ηλεκτρικού ρεύματος | 24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
|
παραγωγή σημάτων |
4… 20mA/HART/RS485/Modbus… |
| Θερμοκρασία διαδικασίας | -40~+130℃ |
| Πίεση διαδικασίας |
-0.1~0.3MPa |
| σύνδεσμος διαδικασίας | νήμα βιδών, φλάντζα (προαιρετική) |
| Ηλεκτρική διεπαφή | M20*1.5, ½ ″ NPT |
| επίπεδα προστασίας | IP67 (προαιρετικός) |
| explosionproof ταξινόμηση | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
