Λεπτομέρειες:
|
Παροχές ηλεκτρικού ρεύματος: | 6-24VDC (τετρασύρματο) | ακρίβεια μέτρησης: | 0.05%~0. 1%F.S |
---|---|---|---|
Ηλεκτρική διεπαφή: | M20X1.5, % ~NPT | Η σύνδεση διαδικασίας: | Νήμα, υποστήριγμα, φλάντζα (προαιρετική) |
Η πίεση διαδικασίας: | Πίεση δωματίων | Η θερμοκρασία διαδικασίας: | 40~+100 " Γ |
Παραγωγή σημάτων: | … 20mA/HART/RS485/Modbus. | Υλικό της Shell: | Πλαστικό αργιλίου、 |
Υψηλό φως: | 24VDC έξυπνος μετρητής επιπέδων ραντάρ,Συσκευή αποστολής σημάτων επιπέδων δεξαμενών αερίου ραντάρ,Έξυπνη καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ κυμάτων |

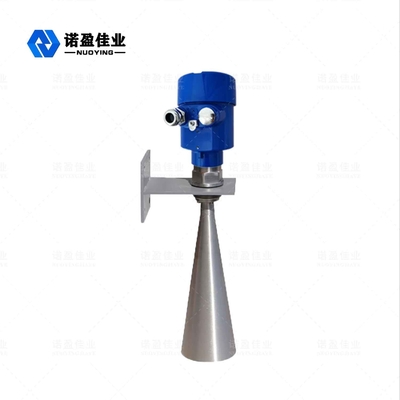

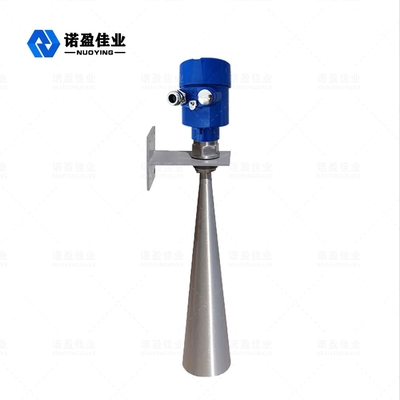

Έξυπνος μετρητής επιπέδων ραντάρ 6-24VDC NYRD804 για τον ποταμό, τη λίμνη και το κοπάδι
Αρχή εργασίας του έξυπνου μετρητή επιπέδων ραντάρ 6-24VDC NYRD804 για τον ποταμό, τη λίμνη και το κοπάδι
Η κεραία επιπέδων ραντάρ εκπέμπει τους στενούς σφυγμούς μικροκυμάτων, οι οποίοι διαβιβάζονται προς τα κάτω μέσω της κεραίας. Αφότου αγγίζει το κύμα σφυγμού την επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι, και το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα σε ένα σήμα επιπέδων (επειδή η ταχύτητα διάδοσης σφυγμού είναι εξαιρετικά γρήγορη, το ηλεκτρομαγνητικό κύμα φθάνει στο στόχο και απεικονίζεται πίσω στο δέκτη. Ο χρόνος αυτό παίρνει για να επιστρέψει και είναι εμπρός σχεδόν στιγμιαίος)
Χαρακτηριστικά σχεδιασμού του έξυπνου μετρητή επιπέδων ραντάρ 6-24VDC NYRD804 για τον ποταμό, τη λίμνη και το κοπάδι
◎Το μέγεθος κεραιών είναι μικρό, εύκολος να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
◎σχεδόν άνοσος στη διάβρωση και τον αφρό Επηρεασθείς από τις μέσες αλλαγές πυκνότητας, θερμοκρασίας και πίεσης.
◎Το σοβαρό περιβάλλον σκόνης έχει λίγη επιρροή στην εργασία του μετρητή επιπέδων υψηλής συχνότητας.
◎Πιό σύντομο μήκος κύματος, καλύτερη αντανάκλαση στις κεκλιμένες στερεές επιφάνειες.
◎Η γωνία ακτίνων είναι μικρή, η ενέργεια συγκεντρώνεται, η οποία ενισχύει τη δυνατότητα ηχούς και είναι συμβάλλουσα για να αποφύγει τα αντικείμενα παρέμβασης.
◎Η μέτρηση της τυφλής περιοχής είναι μικρότερη, γιατί η μικρή μέτρηση δεξαμενών θα επιτύχει επίσης τα καλά αποτελέσματα.
◎Η υψηλή σήματος προς θόρυβο αναλογία, ακόμη και στην περίπτωση των διακυμάνσεων μπορεί επίσης να λάβει την καλύτερη απόδοση.
η περίπτωση των διακυμάνσεων μπορεί επίσης να λάβει την καλύτερη απόδοση.
◎Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς. Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς.
Τεχνικές παράμετροι του έξυπνου μετρητή επιπέδων ραντάρ 6-24VDC NYRD804 για τον ποταμό, τη λίμνη και το κοπάδι
Χαρακτηριστική εφαρμογή | Ποταμός, λίμνη και κοπάδι |
πρότυπο προϊόντων
|
NYRD804 |
Μορφή κεραιών |
Ραβδί, πτώση νερού, επίπεδη, σάλπιγγα, ριγμένη επιφάνεια, φακός |
Υλικό κεραιών | PTFE, 304.316, PP, PFA |
μέτρηση της σειράς | 70m |
ακρίβεια της μέτρησης | 0.05%~0.1%F.S |
Τάση παροχής ηλεκτρικού ρεύματος | 6-24VDC (τετρασύρματο) |
παραγωγή σημάτων |
4… 20mA/HART/RS485/Modbus… |
Θερμοκρασία διαδικασίας | -40~+130℃ |
Πίεση διαδικασίας |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
σύνδεσμος διαδικασίας | νήμα βιδών, υποστήριγμα, φλάντζα (προαιρετική) |
Ηλεκτρική διεπαφή | M20*1.5, ½ ″ NPT |
επίπεδα προστασίας | IP65, IP67 (προαιρετικό) |
explosionproof ταξινόμηση | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
