Λεπτομέρειες:
|
| Χαρακτηριστική εφαρμογή: | Περιπτώσεις με τα στερεά υλικά, την ισχυρή σκόνη, την εύκολες κρυστάλλωση και τη συμπύκνωση | ΠΡΟΤΥΠΟ ΠΡΟΪΟΝΤΩΝ: | NYRD808 |
|---|---|---|---|
| Μορφή κεραιών: | Τύπος φραγμών, τύπος πτώσης νερού, τύπος πιάτων, τύπος κέρατων, τύπος επιφάνειας, τύπος φακών | Σειρά Meaturing: | 70m |
| Υλικό κεραιών: | PTFE、 304、 316、 PP、 PFA | ακρίβεια μέτρησης: | 0.05%~0. 1%F.S |
| Παροχές ηλεκτρικού ρεύματος: | 24VDC (two-wire, τετρασύρματος), 220VAC | Βαθμός του /IP βαθμού προστασίας: | IP67 (προαιρετικός) |
| Υψηλό φως: | Όργανο επιπέδων ραντάρ τύπων φραγμών PTFE,Συσκευή αποστολής σημάτων επιπέδων ραντάρ δοκιμής ισορροπίας εμβόλων,26G καθοδηγημένος αισθητήρας επιπέδων ραντάρ |
||

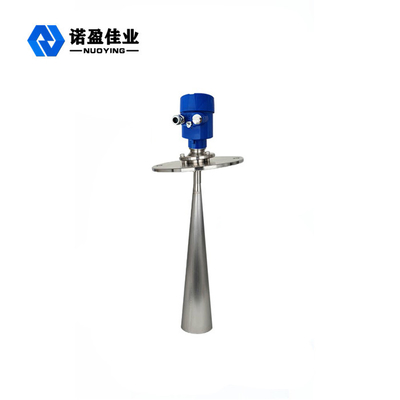

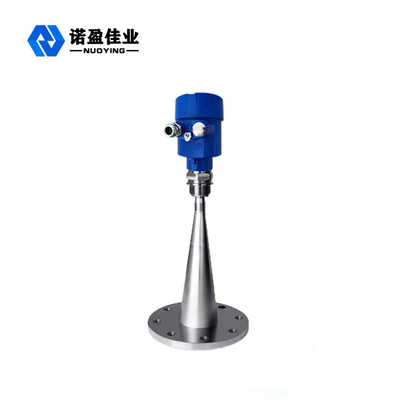

Μικρότερη συσκευή αποστολής σημάτων επιπέδων ραντάρ τυφλής περιοχής 26G για το ισχυρό περιβάλλον σκόνης
Το σχεδιάγραμμα της μικρότερης συσκευής αποστολής σημάτων επιπέδων ραντάρ τυφλής περιοχής 26G για το ισχυρό περιβάλλον σκόνης
Οι αισθητήρες σειράς μετρητών επιπέδων ραντάρ (NYRD808) είναι υψηλής συχνότητας όργανο μέτρησης επιπέδων ραντάρ 26GHz, μετρώντας τη μέγιστη απόσταση μέχρι 80 μέτρα. Η κεραία βελτιστοποιείται περαιτέρω, και οι νέοι γρήγοροι μικροεπεξεργαστές μπορούν να εκτελέσουν την ανάλυση και την επεξεργασία σημάτων υψηλότερου ποσοστού, επιτρέποντας στο μετρητή για να χρησιμοποιηθούν στους σύνθετους όρους μέτρησης όπως οι δεξαμενές αντίδρασης και το στερεό δοχείο
Αρχή εργασίας της μικρότερης συσκευής αποστολής σημάτων επιπέδων ραντάρ τυφλής περιοχής 26G για το ισχυρό περιβάλλον σκόνης
Στοιχείο της μέτρησης: επιφάνεια σφράγισης του κατώτατου σημείου ή της φλάντζας νημάτων.
Σημείωση: Κατά τη χρησιμοποίηση του συγχρονισμού επιπέδων ραντάρ, σιγουρευτείτε ότι το πιό υψηλό υλικό επίπεδο δεν μπορεί να εισαγάγει την τυφλή περιοχή μέτρησης (η περιοχή που παρουσιάζεται στο Δ στον αριθμό).
Χαρακτηριστικά σχεδιασμού της μικρότερης συσκευής αποστολής σημάτων επιπέδων ραντάρ τυφλής περιοχής 26G για το ισχυρό περιβάλλον σκόνης
◎Το μέγεθος κεραιών είναι μικρό, εύκολος να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
◎σχεδόν άνοσος στη διάβρωση και τον αφρό Επηρεασθείς από τις μέσες αλλαγές πυκνότητας, θερμοκρασίας και πίεσης.
◎Το σοβαρό περιβάλλον σκόνης έχει λίγη επιρροή στην εργασία του μετρητή επιπέδων υψηλής συχνότητας.
◎Πιό σύντομο μήκος κύματος, καλύτερη αντανάκλαση στις κεκλιμένες στερεές επιφάνειες.
◎Η γωνία ακτίνων είναι μικρή, η ενέργεια συγκεντρώνεται, η οποία ενισχύει τη δυνατότητα ηχούς και είναι συμβάλλουσα για να αποφύγει τα αντικείμενα παρέμβασης.
◎Η μέτρηση της τυφλής περιοχής είναι μικρότερη, γιατί η μικρή μέτρηση δεξαμενών θα επιτύχει επίσης τα καλά αποτελέσματα.
◎Η υψηλή σήματος προς θόρυβο αναλογία, ακόμη και στην περίπτωση των διακυμάνσεων μπορεί επίσης να λάβει την καλύτερη απόδοση.
η περίπτωση των διακυμάνσεων μπορεί επίσης να λάβει την καλύτερη απόδοση.
◎Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς. Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς.
Τεχνικές παράμετροι της μικρότερης συσκευής αποστολής σημάτων επιπέδων ραντάρ τυφλής περιοχής 26G για το ισχυρό περιβάλλον σκόνης
| Χαρακτηριστική εφαρμογή | Περιπτώσεις με τα στερεά υλικά, την ισχυρή σκόνη, την εύκολες κρυστάλλωση και τη συμπύκνωση |
|
πρότυπο προϊόντων |
NYRD808 |
|
Μορφή κεραιών
|
Ραβδί, πτώση νερού, επίπεδη, σάλπιγγα, ριγμένη επιφάνεια, φακός
|
| Υλικό κεραιών | PTFE, 304.316, PP, PFA |
| μέτρηση της σειράς | 70m |
| ακρίβεια της μέτρησης | 0.05%~0.1%F.S |
| Τάση παροχής ηλεκτρικού ρεύματος | 24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
|
παραγωγή σημάτων |
4… 20mA/HART/RS485/Modbus… |
| Θερμοκρασία διαδικασίας | -40~+250℃ |
| Πίεση διαδικασίας |
-0.1~4.0MPa, |
| σύνδεσμος διαδικασίας | φλάντζα (προαιρετική) |
| Ηλεκτρική διεπαφή | M20*1.5, ½ ″ NPT |
| επίπεδα προστασίας | IP67 (προαιρετικός) |
| explosionproof ταξινόμηση | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
