Λεπτομέρειες:
|
| Υλικό κεραιών: | Κεραία φακών, 316L+PTFE (προαιρετικό) | Μέτρηση της σειράς: | 40M |
|---|---|---|---|
| Μέτρηση της ακρίβειας: | 0.05%-0.1%F.S | Μέση θερμοκρασία: | -40~+120℃、 - 40~+260℃ |
| Σύνδεση διαδικασίας: | Υποστήριγμα φλαντζών、 (προαιρετικό) | Πίεση διαδικασίας: | -0.1~2.0MPa |
| Παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus… | Χαρακτηριστική εφαρμογή: | Εύκολος να κρυσταλλώσει, να δροσίσει τη συμπύκνωση, την τοξική, ισχυρή διάβρωση, την ισχυρή σκόνη, τ |
| Υψηλό φως: | Μικρή γωνία ακτίνων συσκευών αποστολής σημάτων επιπέδων ραντάρ,συσκευή αποστολής σημάτων επιπέδων ραντάρ μη επαφών 40m,IP67 διακόπτης επιπέδων ραντάρ |
||

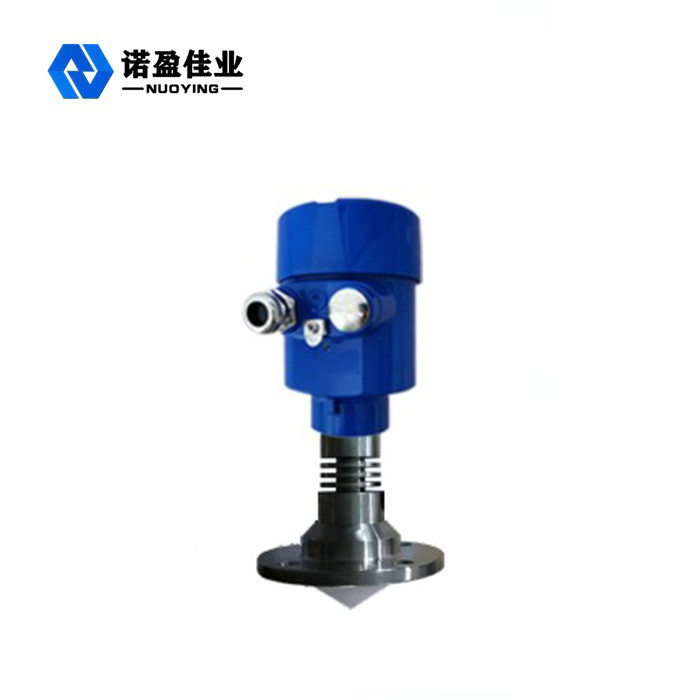

Μικρή γωνία ακτίνων 40m συσκευή αποστολής σημάτων επιπέδων ραντάρ IP67 nyrd-TJ 26G
Αρχή εργασίας συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-TJ 26G
Η κεραία ενός υψηλής συχνότητας μετρητή επιπέδων ραντάρ εκπέμπει έναν εξαιρετικά στενό σφυγμό μικροκυμάτων. Ο σφυγμός ταξιδεύει μέσω του διαστήματος στη ταχύτητα του φωτός και συναντά την επιφάνεια του μέτρησης του μέσου. Μέρος της ενέργειάς του απεικονίζεται πίσω και παραλαμβάνεται από την ίδια κεραία.
Το χρονικό διάστημα μεταξύ των εκπεμπόμενων και λαμβανόμενων σφυγμών είναι ανάλογο προς την απόσταση από την κεραία στην επιφάνεια του μετρημένου μέσου. Λόγω της εξαιρετικά υψηλής ταχύτητας διάδοσης των ηλεκτρομαγνητικών κυμάτων, το χρονικό διάστημα μεταξύ των διαβιβασθε'ντων και λαμβανόμενων σφυγμών είναι πολύ μικρό (επίπεδο νανοδευτερολέπτου) και δύσκολο να καθοριστεί. Ο μετρητής επιπέδων ραντάρ 26G HF χρησιμοποιεί μια ειδική τεχνολογία λύσης συσχετισμού για να προσδιορίσει ακριβώς το χρονικό διάστημα μεταξύ των διαβιβασθε'ντων και λαμβανόμενων σφυγμών, το οποίο υπολογίζει περαιτέρω την απόσταση από την κεραία στην επιφάνεια του μετρημένου μέσου.
Τεχνικές παράμετροι συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-TJ 26G
| Χαρακτηριστική εφαρμογή | Εύκολος να κρυσταλλώσει, να δροσίσει τη συμπύκνωση, την τοξική, ισχυρή διάβρωση, την ισχυρή σκόνη, τον υγειονομικό βαθμό, κ.λπ. |
| Υλικό κεραιών | Κεραία φακών, 316L+PTFE (προαιρετικό) |
| Μέτρηση της σειράς | 40m |
| Μέτρηση της ακρίβειας | 0.05%-0.1%F.S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
| Μέση θερμοκρασία | -40~+120℃, - 40~+260℃ |
| Σύνδεση διαδικασίας | Φλάντζα, υποστήριγμα (προαιρετικό) |
| Πίεση διαδικασίας | -0.1~2.0MPa |
| Επίπεδο προστασίας | IP67 |
| Explosionproof βαθμός | Exia ΙΙ CT6 (προαιρετικό) |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
Χαρακτηριστικό σχεδιασμού συσκευών αποστολής σημάτων επιπέδων ραντάρ nyrd-TJ 26G
1. Κατασκευασμένος με τα εξαιρετικά σταθερά υλικά.
2. Υιοθετήστε την προηγμένη μέτρηση μη-επαφών.
3. Μετρήστε το επίπεδο υγρών και στερεών μέσων.
4. Μπορεί να μετρήσει όλα τα μέσα με ένα διηλεκτρικό constant> 1,8.
5. Σειρά 0 μέτρου… 20m (μπορεί να επεκταθεί σε 35 μέτρα).
6. Υιοθετώντας τη two-wire τεχνολογία παροχής ηλεκτρικού ρεύματος συστημάτων και βρόχων, η τάση παροχής ηλεκτρικού ρεύματος και το σήμα παραγωγής διαβιβάζονται μέσω ενός καλωδίου δύο-πυρήνων.
7. Επηρεασθείς από το θόρυβο, τον ατμό, τη σκόνη, το κενό και άλλες συνθήκες εργασίας.
8. Επηρεασθείς από τις αλλαγές στη μέσες πυκνότητα, το ιξώδες και τη θερμοκρασία.
