Λεπτομέρειες:
|
| Υλικό κεραιών: | PP/PVDF (προαιρετικός) | Μέτρηση της σειράς: | 35m |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | 24VDC (δύο γραμμές, τέσσερις γραμμές) | Μέση θερμοκρασία: | -40~+80℃ |
| Σύνδεση διαδικασίας: | Υποστήριγμα φλαντζών、 (προαιρετικό) | Πίεση διαδικασίας: | -0.1~0.3MPa |
| Παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus… | Χαρακτηριστική εφαρμογή: | Μέτρηση των επιθετικών υγρών στα μικρά σκάφη υπό τους απλούς όρους διαδικασίας |
| Υψηλό φως: | Διαβρωτική υγρή συσκευή αποστολής σημάτων επιπέδων ραντάρ,26G υγρή συσκευή αποστολής σημάτων επιπέδων ραντάρ,IP67 συσκευή αποστολής σημάτων επιπέδων τύπων ραντάρ |
||

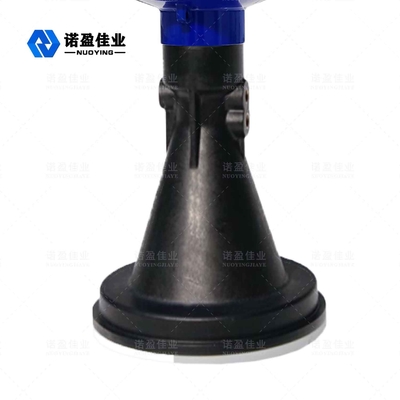

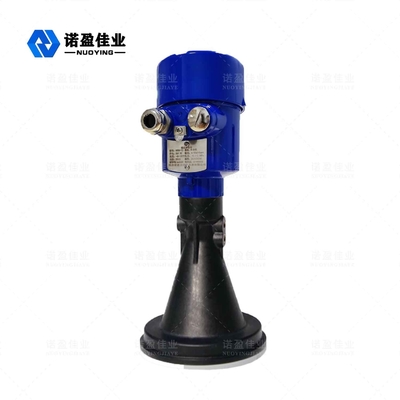

Διαβρωτική υγρή 35m IP67 NYRD87 26G συσκευή αποστολής σημάτων επιπέδων ραντάρ υψηλής συχνότητας
Αρχή εργασίας συσκευών αποστολής σημάτων επιπέδων ραντάρ NYRD87 26G
Η κεραία του υψηλής συχνότητας ισόπεδου μετρητή ραντάρ εκπέμπει τους εξαιρετικά στενούς σφυγμούς μικροκυμάτων. Αυτός ο σφυγμός διαδίδει στο διάστημα στη ταχύτητα του φωτός και συναντά την επιφάνεια του μετρημένου μέσου. Μέρος της ενέργειάς του απεικονίζεται πίσω και παραλαμβάνεται από την ίδια κεραία.
Το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του λαμβανόμενου σφυγμού είναι ανάλογο προς την απόσταση από την κεραία στην επιφάνεια του μετρημένου μέσου. Λόγω της εξαιρετικά υψηλής ταχύτητας διάδοσης των ηλεκτρομαγνητικών κυμάτων, το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του λαμβανόμενου σφυγμού είναι πολύ μικρό (διαταγή νανοδευτερολέπτου) και δύσκολο να επιβεβαιωθεί. Ο υψηλής συχνότητας μετρητής επιπέδων ραντάρ 26G χρησιμοποιεί μια ειδική σχετική τεχνολογία λύσης που μπορεί ακριβώς να προσδιορίσει το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του λαμβανόμενου σφυγμού, ώστε να υπολογιστεί περαιτέρω η απόσταση από την κεραία στην επιφάνεια του μετρημένου μέσου.
Χαρακτηριστικό σχεδιασμού συσκευών αποστολής σημάτων επιπέδων ραντάρ NYRD87 26G
1. Το μέγεθος κεραιών είναι μικρό, εύκολος να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
2. Μετά βίας επηρεασθείς από τη διάβρωση και τον αφρό Επηρεασθείς από τις μέσες αλλαγές πυκνότητας, θερμοκρασίας και πίεσης.
3. Το αυστηρό περιβάλλον σκόνης ασκεί λίγη επίδραση στη λειτουργία του μετρητή επιπέδων υψηλής συχνότητας.
4. Πιό σύντομο μήκος κύματος, καλύτερη αντανάκλαση για τις κεκλιμένες στερεές επιφάνειες.
5. Μικρή γωνία ακτίνων και συγκεντρωμένη ενέργεια.
6. Η τυφλή περιοχή μέτρησης είναι μικρότερη, και τα καλά αποτελέσματα μπορούν να επιτευχθούν για τη μικρή μέτρηση δεξαμενών.
7. Υψηλή σήματος προς θόρυβο αναλογία για την καλύτερη απόδοση ακόμη και υπό τους κυμαινόμενους όρους.
Τεχνικές παράμετροι συσκευών αποστολής σημάτων επιπέδων ραντάρ NYRD87 26G
| Χαρακτηριστική εφαρμογή | Μέτρηση των επιθετικών υγρών στα μικρά σκάφη υπό τους απλούς όρους διαδικασίας |
| Υλικό κεραιών | PP/PVDF (προαιρετικός) |
| Μέτρηση της σειράς | 35m |
| Μέτρηση της ακρίβειας | 0.05%-0.1%F.S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
| Μέση θερμοκρασία | -40~+80℃ |

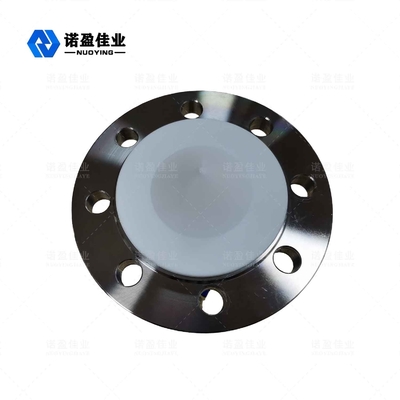

| Σύνδεση διαδικασίας | Φλάντζα, υποστήριγμα (προαιρετικό) |
| Πίεση διαδικασίας | -0.1~0.3MPa |
| Επίπεδο προστασίας | IP67 |
| Explosionproof βαθμός | Exia ΙΙ CT6 (προαιρετικό) |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
Σημείωση: Σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών μπορεί να είναι προσαρμοσμένα προϊόντα σχεδίου.
