Λεπτομέρειες:
|
| Χαρακτηριστική εφαρμογή: | Στερεά μόρια σκόνης | Μορφή κεραιών: | Ραβδί, πτώση νερού, επίπεδη, σάλπιγγα, ριγμένη επιφάνεια, φακός |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | 24VDC | Παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus… |
| ακρίβεια μέτρησης: | 0,05% ~ 0.1%F.S | σύνδεσμος διαδικασίας: | σφιγκτήρες φλαντζών、 υποστηριγμάτων、 νημάτων、 βιδών (προαιρετικοί) |
| Θερμοκρασία διαδικασίας: | -40~+130℃, - 40~+150℃, - 40~+260℃, - 40~+1200℃ | Σύνδεση διαδικασίας: | Φλάντζα νημάτων、 (προαιρετική) |
| Κατηγορία προστασίας: | IP65, IP67, IP68 | ||
| Υψηλό φως: | Ευφυής ισόπεδος μετρητής ραντάρ,Μετρητής επιπέδων ραντάρ δεξαμενών αερίου,Αισθητήρας επιπέδων δεξαμενών ραντάρ 26 Γ |
||

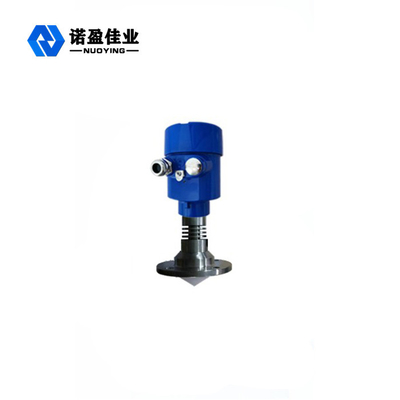

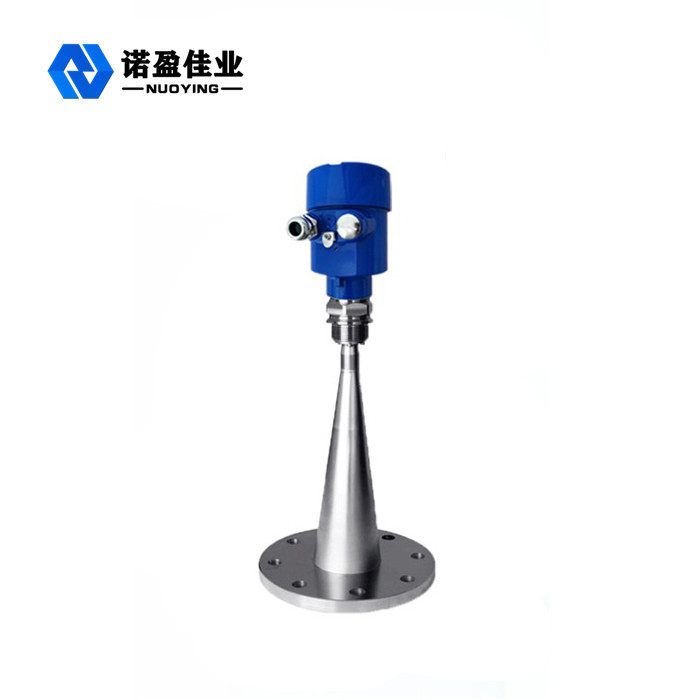

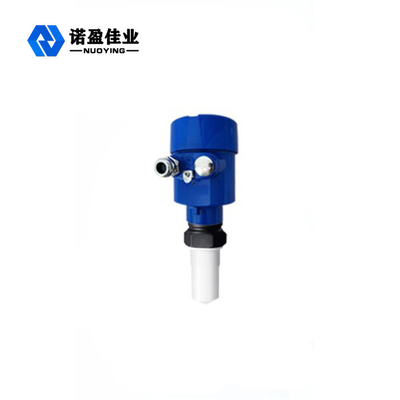

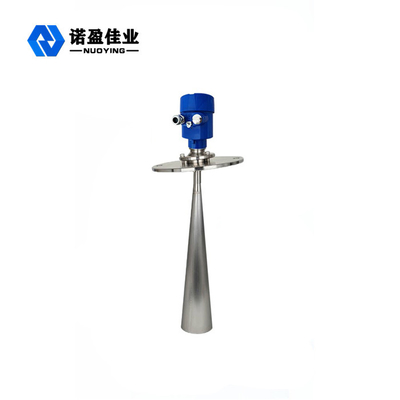

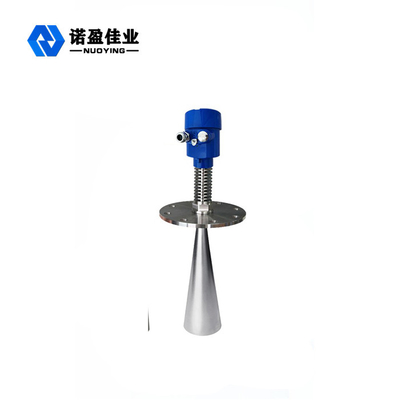

Ευφυές ραντάρ μη επαφών μετρητών επιπέδων ραντάρ 26 Γ που χρησιμοποιείται στη σύνθετη μέτρηση
Αρχή εργασίας του ευφυούς μετρητή επιπέδων ραντάρ 26 Γ
Η κεραία επιπέδων ραντάρ εκπέμπει τους στενούς σφυγμούς μικροκυμάτων, οι οποίοι διαβιβάζονται προς τα κάτω μέσω της κεραίας. Αφότου αγγίζει το κύμα σφυγμού την επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι, και το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα σε ένα σήμα επιπέδων (επειδή η ταχύτητα διάδοσης σφυγμού είναι εξαιρετικά γρήγορη, το ηλεκτρομαγνητικό κύμα φθάνει στο στόχο και απεικονίζεται πίσω στο δέκτη. Ο χρόνος αυτό παίρνει για να επιστρέψει και είναι εμπρός σχεδόν στιγμιαίος)
Χαρακτηριστικά σχεδιασμού του ευφυούς μετρητή επιπέδων ραντάρ 26 Γ
◎Το μέγεθος κεραιών είναι μικρό, εύκολος να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
◎σχεδόν άνοσος στη διάβρωση και τον αφρό Επηρεασθείς από τις μέσες αλλαγές πυκνότητας, θερμοκρασίας και πίεσης.
◎Το σοβαρό περιβάλλον σκόνης έχει λίγη επιρροή στην εργασία του μετρητή επιπέδων υψηλής συχνότητας.
◎Πιό σύντομο μήκος κύματος, καλύτερη αντανάκλαση στις κεκλιμένες στερεές επιφάνειες.
◎Η γωνία ακτίνων είναι μικρή, η ενέργεια συγκεντρώνεται, η οποία ενισχύει τη δυνατότητα ηχούς και είναι συμβάλλουσα για να αποφύγει τα αντικείμενα παρέμβασης.
◎Η μέτρηση της τυφλής περιοχής είναι μικρότερη, γιατί η μικρή μέτρηση δεξαμενών θα επιτύχει επίσης τα καλά αποτελέσματα.
◎Η υψηλή σήματος προς θόρυβο αναλογία, ακόμη και στην περίπτωση των διακυμάνσεων μπορεί επίσης να λάβει την καλύτερη απόδοση.
η περίπτωση των διακυμάνσεων μπορεί επίσης να λάβει την καλύτερη απόδοση.
◎Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς. Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση του στερεού και χαμηλού μέσου διηλεκτρικής σταθεράς.
Τεχνικές παράμετροι του ευφυούς μετρητή επιπέδων ραντάρ 26 Γ
| Χαρακτηριστική εφαρμογή | Διάφορα υγρά (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, μίξη, ατμός, κρυστάλλωση, συμπύκνωση, πηλός, υψηλής θερμοκρασίας και υψηλή πίεση, κ.λπ.) |
| Διάφορη σκόνη (ισχυρή σκόνη, επιπλέουσα σκόνη, σκόνη τσιμέντου, σκόνη ασβέστη, τέφρα μυγών, κρυστάλλωση, κ.λπ.) | |
| Διάφορα στερεά (σιτάρι, χαλίκια, σιδηρομετάλλευμα, φραγμοί άνθρακα, κ.λπ.) | |
|
πρότυπο προϊόντων
|
NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
|
Μορφή κεραιών |
Ραβδί, πτώση νερού, επίπεδη, σάλπιγγα, ριγμένη επιφάνεια, φακός |
| Υλικό κεραιών | PTFE, 304.316, PP, PFA |
| μέτρηση της σειράς | 10m, 20m, 30m, 35m, 40m, 80m |
| ακρίβεια της μέτρησης | 0.05%~0.1%F.S |
| Τάση παροχής ηλεκτρικού ρεύματος | 24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
|
παραγωγή σημάτων |
4… 20mA/HART/RS485/Modbus… |
| Θερμοκρασία διαδικασίας | -40~+130℃, - 40~+150℃, - 40~+260℃, - 40~+1200℃ |
| Πίεση διαδικασίας |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
| σύνδεσμος διαδικασίας | νήμα βιδών, υποστήριγμα, φλάντζα, σφιγκτήρες (προαιρετικοί) |
| Ηλεκτρική διεπαφή | M20*1.5, ½ ″ NPT |
| επίπεδα προστασίας | IP65, IP67, IP68 (ΠΡΟΑΙΡΕΤΙΚΌ) |
| explosionproof ταξινόμηση | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
