Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | Υγρό, υψηλό υγρό θερμοκρασίας διαδικασίας | Μέτρηση της σειράς: | 35m |
---|---|---|---|
Μέση θερμοκρασία: | -40~+300℃ | Ηλεκτρική διεπαφή: | M20×1.5, 1/2 NPT |
Παροχή ηλεκτρικού ρεύματος: | 24VDC (δύο γραμμές, τέσσερις γραμμές) | Σύνδεση διαδικασίας: | φλάντζα (προαιρετική) |
Πίεση διαδικασίας: | -0.1~4.0MPa | ||
Υψηλό φως: | Υγρή συσκευή αποστολής σημάτων επιπέδων ραντάρ μέτρησης,αισθητήρας επιπέδων δεξαμενών ραντάρ 35m,Συσκευή αποστολής σημάτων 6GHz επιπέδων GWR |

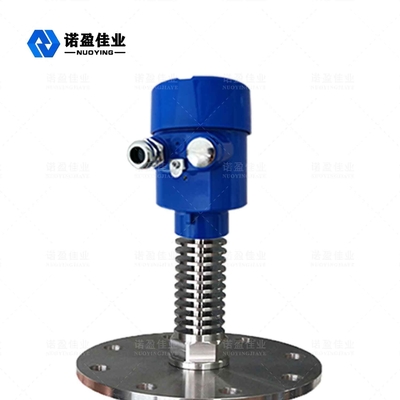

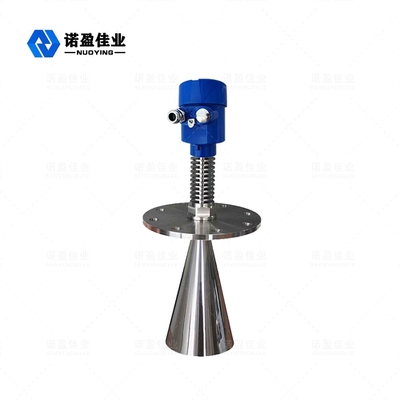

Μέτρηση 35m ακρίβειας υγρή συσκευή αποστολής σημάτων επιπέδων ραντάρ NYRD803S 6GHz
Αρχή εργασίας συσκευών αποστολής σημάτων επιπέδων ραντάρ NYRD803S 6GHz
Ταξίδι κυμάτων ραντάρ στη ταχύτητα του φωτός. Ο τρέχοντας χρόνος μπορεί να μετατραπεί σε ένα σήμα επιπέδων από τα ηλεκτρονικά συστατικά. Μια ειδική μέθοδος χρονικής παράτασης εξασφαλίζει σταθερές και ακριβείς μετρήσεις μέσα σε ένα λίγο χρονικό διάστημα.
Ακόμη και σε περίπτωση πλαστών ηχώ υπό τους σύνθετους λειτουργούντες όρους, οι ηχώ επιπέδων μπορούν να αναλυθούν ακριβώς με το πιό πρόσφατο λογισμικό τεχνολογίας και διόρθωσης μικροεπεξεργαστών.
Εισαγωγή:
Η κεραία λαμβάνει απεικονισμένη micropulses και τους διαβιβάζει στο ηλεκτρονικό κύκλωμα. Ο μικροεπεξεργαστής επεξεργάζεται αυτό το σήμα και προσδιορίζει τις ηχώ που παράγονται από τα micropulses στην επιφάνεια του υλικού. Ο σωστός προσδιορισμός σημάτων ηχούς γίνεται από το λογισμικό σφυγμού, και η ακρίβεια μπορεί να φθάσει στο επίπεδο χιλιοστόμετρου.
Η απόσταση Δ από την υλική επιφάνεια είναι ανάλογη προς το χρονικό ταξίδι Τ σφυγμού:
D=C×T/2 (το Γ είναι η ταχύτητα του φωτός)
Δεδομένου ότι η απόσταση Ε της κενής δεξαμενής είναι γνωστή, το επίπεδο Λ είναι:
L=E-D
παραγωγή:
Σύνολο με την είσοδο του κενού ύψους Ε δεξαμενών (= στο σημείο μηδέν), του πλήρους ύψους Φ δεξαμενών (= σύνολο - κλίμακα) και μερικών παραμέτρων εφαρμογής. Οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε μια παραγωγή 4-20mA.
Τεχνικές παράμετροι συσκευών αποστολής σημάτων επιπέδων ραντάρ NYRD803S 6GHz
Χαρακτηριστική εφαρμογή | Υγρό, υψηλό υγρό θερμοκρασίας διαδικασίας |
Υλικό κεραιών | 304 (προαιρετικός) |
Μέτρηση της σειράς | 35m |
Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
Μέση θερμοκρασία | -40~+300℃ |
Πίεση διαδικασίας | -0.1~4.0MPa |
Σύνδεση διαδικασίας | Φλάντζα (προαιρετική) |
Μέτρηση της ακρίβειας | 0.05%-0.1%F.S |
Επίπεδο προστασίας | IP67 |
Explosionproof βαθμός | Exia ΙΙ CT6 |
Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
Χαρακτηριστικό σχεδιασμού συσκευών αποστολής σημάτων επιπέδων ραντάρ NYRD803S 6GHz
1.It υιοθετεί την προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και τη μοναδική τεχνολογία επεξεργασίας ηχούς ανακαλύψεων ηχούς. Αυτό το προϊόν μπορεί να εφαρμοστεί στις διάφορες σύνθετες συνθήκες εργασίας.
2.Its η λειτουργία «ψεύτικης εκμάθησης ηχούς» επιτρέπει στο όργανο για να προσδιορίσει ακριβώς τις αληθινές ηχώ υπό ποικίλους ψεύτικους όρους ηχούς, με συνέπεια τα ακριβή αποτελέσματα μέτρησης.
3.Various οι τρόποι σύνδεσης διαδικασίας και οι τύποι στοιχείων ανίχνευσης μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις πελατών.
4.Using ο τρόπος εργασίας σφυγμού, το προϊόν έχει εξαιρετικά - χαμηλή δύναμη εκπομπής και μπορεί να εγκατασταθεί στα διάφορα εμπορευματοκιβώτια μετάλλων και αμέταλλων χωρίς ζημιά στο ανθρώπινο σώμα και το περιβάλλον.
Σημείωση: Σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών μπορεί να είναι προσαρμοσμένα προϊόντα σχεδίου.
