Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | Στερεό, μόριο, ισχυρή σκόνη και άλλες περιπτώσεις | Υλικό κεραιών: | 316L |
---|---|---|---|
Μέτρηση της σειράς: | 15mm | Παροχή ηλεκτρικού ρεύματος: | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
Θερμοκρασία MEDIA: | -40~+250℃ | Πίεση διαδικασίας: | -0.1~4.0MPa |
Σύνδεση διαδικασίας: | υποστήριγμα, φλάντζα | Παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus… |
Υψηλό φως: | Μετρητής επιπέδων ραντάρ τύπων κέρατων,Στερεός μετρητής επιπέδων ραντάρ,Συσκευή αποστολής σημάτων 26GHz επιπέδων τύπων ραντάρ |

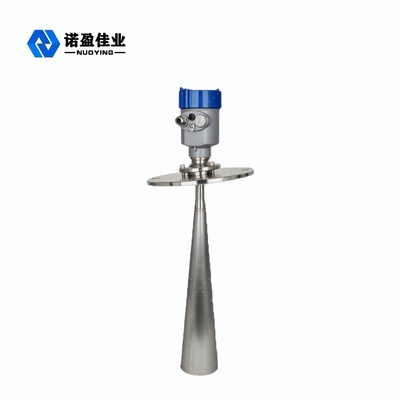

Στερεός 26GHz NYRD808 μετρητής επιπέδων ραντάρ υψηλής συχνότητας
αρχή εργασίας μετρητών επιπέδων ραντάρ 26GHz NYRD808
Ο αισθητήρας σειράς μετρητών NYRD80X επιπέδων ραντάρ είναι μια υψηλής συχνότητας όργανο μέτρησης επιπέδων ραντάρ 26GHz με μια μέγιστη απόσταση μέτρησης 80m. Η κεραία βελτιστοποιείται περαιτέρω, και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να πραγματοποιήσει την ανάλυση σημάτων υψηλότερου ποσοστού και η επεξεργασία, που κάνει το όργανο μπορεί να χρησιμοποιηθεί στην κατσαρόλα αντίδρασης, το στερεό δοχείο και μερικούς σύνθετους όρους μέτρησης.
Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει έναν στενό σφυγμό μικροκυμάτων που διαβιβάζεται προς τα κάτω μέσω της κεραίας. Αφότου αγγίζει το κύμα σφυγμού την επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι. Το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα στο σήμα επιπέδων αντικειμένου (επειδή το ταξίδι σφυγμών τόσο γρήγορα, ο χρόνος αυτό παίρνει για ένα ηλεκτρομαγνητικό κύμα για να φθάσει στο στόχο του και η αναπήδηση πίσω στο δέκτη είναι σχεδόν στιγμιαία).
τεχνικές παράμετροι μετρητών επιπέδων ραντάρ 26GHz NYRD808
Χαρακτηριστική εφαρμογή | Στερεό, μόριο, ισχυρή σκόνη και άλλες περιπτώσεις |
Πρότυπο προϊόντων | NYRD808 |
Υλικό κεραιών | 316 (προαιρετικός) |
Μέτρηση της σειράς | 15mm |
Σύνδεση διαδικασίας | Φλάντζα, υποστήριγμα (προαιρετικό) |
Θερμοκρασία MEDIA | -40~+250℃ |
Πίεση διαδικασίας | <2.0MPa |
Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
Ακρίβεια | <0.1%F.S |
Επίπεδο προστασίας | IP67 |
Explosionproof βαθμός | Exd ΙΙ BT4 |
Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
χαρακτηριστικό σχεδιασμού μετρητών επιπέδων ραντάρ 26GHz NYRD808
1.Antenna το μέγεθος είναι μικρό, εύκολος να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
2.Hardly που επηρεάζεται από τη διάβρωση και τον αφρό Επηρεασθείς από τις μέσες αλλαγές πυκνότητας, θερμοκρασίας και πίεσης.
3.Severe το περιβάλλον σκόνης ασκεί λίγη επίδραση στη λειτουργία του μετρητή επιπέδων υψηλής συχνότητας.
4.Shorter μήκος κύματος, καλύτερη αντανάκλαση για τις κεκλιμένες στερεές επιφάνειες.
5.Small γωνία ακτίνων και συγκεντρωμένη ενέργεια.
6.The η τυφλή περιοχή μέτρησης είναι μικρότερη, και τα καλά αποτελέσματα μπορούν να επιτευχθούν για τη μικρή μέτρηση δεξαμενών.
7.High σήματος προς θόρυβο αναλογία για την καλύτερη απόδοση ακόμη και υπό τους κυμαινόμενους όρους.
8. υψηλή συχνότητα, η καλύτερη επιλογή για τη μέτρηση των στερεών και χαμηλών μέσων διηλεκτρικής σταθεράς.
τομέας εφαρμογής μετρητών επιπέδων ραντάρ 26GHz NYRD808
1. Εγκαταστάσεις παραγωγής ενέργειας: σωροί άνθρακα, ακατέργαστα σιλό άνθρακα, δεξαμενές καθαρισμού αερίου εξάτμισης, αντλίες σιλό, αποθήκευση τέφρας, δεξαμενές πετρελαίου, κ.λπ.
2. Πετρελαιοφόρος περιοχή: τελειωμένη δεξαμενή αποθήκευσης πετρελαίου, τριφασικός διαχωριστής, εγκαθιστώντας δεξαμενή, δεξαμενή λάσπης διατρήσεων, κ.λπ.
3. Χημική βιομηχανία: σιλό πρώτης ύλης, ενδιάμεσο σιλό, δεξαμενή αντίδρασης, στερεό σιλό, διαχωριστής, κ.λπ.
4. Μεταλλουργία: φούρνος φυσήματος, σιλό μεταλλεύματος, θραυστήρας μεταλλεύματος, σιλό πρώτης ύλης, σιλό βοηθητικού υλικού, σιλό σκονών αλουμίνας, κ.λπ.
5. Τσιμέντο: σιλό πετρών, σιλό πρώτης ύλης, σιλό σκονών άνθρακα, σιλό αποθήκευσης σκουριάς, εμπορικό σκυρόδεμα, κ.λπ.
6. Τρόφιμα: δεξαμενές αποθήκευσης ακατέργαστης ζάχαρης, δεξαμενές αποθήκευσης τοματοπολτών, δεξαμενές αποθήκευσης ζυθοποιείων, κ.λπ.
7. Φαρμακευτικά είδη: φαρμακευτικοί δεξαμενές αποθήκευσης, διαχωριστές, δεξαμενές ζύμωσης, κ.λπ.
8. Έγγραφο: δοχείο πρώτης ύλης, πύργος αποθήκευσης, ξεραίνοντας τύμπανο, χημικό δοχείο υλικής αποθήκευσης, κ.λπ.
9. Άλλος: λατομείο, ανθρακωρυχείο, προστασία του περιβάλλοντος, ναυπηγική και άλλες βιομηχανίες.
