Λεπτομέρειες:
|
Μέτρηση της σειράς: | 80m, 120m | Δύναμη: | 3W |
---|---|---|---|
Τοποθετώντας μέθοδος: | Η γενική φλάντζα, ο σφιγκτήρας και το στήριγμα είναι προαιρετικά | Υλικό της Shell: | Ανοξείδωτο |
Δειγματοληψία ηχούς: | 100 times/s | Λειτουργούσα θερμοκρασία: | -40~80℃ |
Παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus… | Βαθμός προστασίας: | IP67 |
Υψηλό φως: | 12VDC συσκευή αποστολής σημάτων επιπέδων ραντάρ,Συσκευή αποστολής σημάτων 10m επιπέδων ραντάρ,10m συσκευή αποστολής σημάτων επιπέδων μικροκυμάτων |
μετρητής επιπέδων ραντάρ 26GHz nyrd-810

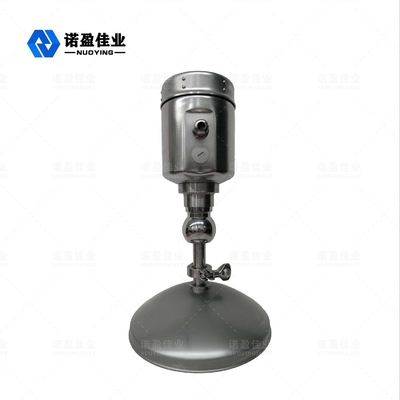

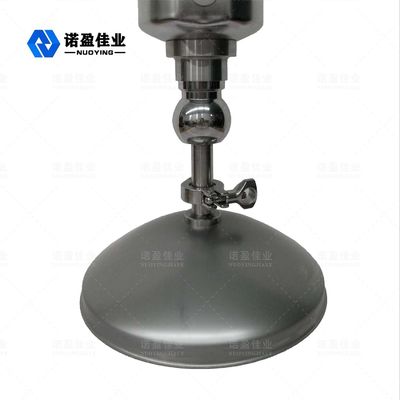

Ο παραβολικός ισόπεδος μετρητής ραντάρ κεραιών nyrd-810 είναι ένας ισόπεδος μετρητής ραντάρ μη-επαφών που χρησιμοποιεί την αρχή σφυγμού. Μπορεί να χρησιμοποιηθεί ευρέως για να μετρήσει τα επίπεδα στερεού υλικού, τα εμπορευματοκιβώτια διαδικασίας, την ισχυρή σκόνη, την εύκολη κρυστάλλωση, και τη συμπύκνωση.
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ
Χαρακτηριστική εφαρμογή | Ελεγκτικά στερεά, σκόνη, μόρια, κ.λπ. |
Διαβιβάστε τη συχνότητα | 26GHz |
Ακρίβεια | 3mm |
Σειρά | 80m |
Υλικό κεραιών | 304 316L (προαιρετικά) |
Δειγματοληψία ηχούς | 100 times/s |
Θερμοκρασία διαδικασίας | -40~130℃ |
Περιβαλλοντική υγρασία | 0~90% |
Ψήφισμα | 1mm |
Σύνδεση διαδικασίας | Εγκατάσταση φλαντζών ή υποστηριγμάτων |
Ηλεκτρική διεπαφή | M20×1. 5, ½ «NPT |
Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
Δύναμη ανεφοδιασμού | 24V συνεχές ρεύμα (προαιρετικό) |
Δύναμη | 3W |
Explosionproof βαθμός | ExiaCT6Ⅱ (προαιρετικά) |
Κατηγορία προστασίας | IP67 |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
Αρχή εργασίας μετρητών επιπέδων ραντάρ
Η αρχή μέτρησης ο μετρητής επιπέδων ραντάρ διαβιβάζει ένα σήμα σφυγμού μικροκυμάτων με ένα στενό J και την πολύ χαμηλή ενέργεια μέσω μιας κεραίας. Αυτό το σήμα σφυγμού διαβιβάζεται στο διάστημα στη ταχύτητα του φωτός και απεικονίζεται όταν αντιμετωπίζει το μετρημένο μέσο. Το απεικονισμένο σήμα παραλαμβάνεται από το όργανο, και το σήμα σφυγμού διαβιβάζεται και το σήμα σφυγμού παραλαμβάνεται. Το χρονικό διάστημα είναι ανάλογο προς την απόσταση μεταξύ του αεροπλάνου αναφοράς και της επιφάνειας του μετρημένου μέσου. Η απόσταση μεταξύ της κεραίας και της επιφάνειας του μέσου μπορεί να μετρηθεί με τη μέτρηση του χρονικού διαστήματος μεταξύ της μετάδοσης και της υποδοχής.
