Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 30M | Διαβιβάστε τη συχνότητα: | 26GHz |
|---|---|---|---|
| Μέγεθος κεραιών: | φ46mm | Λειτουργούσα θερμοκρασία: | -40~130℃ |
| Ακρίβεια: | 3mm | Χαρακτηριστική εφαρμογή: | Θερμοκρασία, πίεση και ελαφρώς διαβρωτικό υγρό κ.λπ |
| Explosionproof βαθμός: | Exia IICT6 (προαιρετικό) | Δύναμη ανεφοδιασμού: | 24V συνεχές ρεύμα 220VAC (προαιρετικό) |
| Υψηλό φως: | Πομπός στάθμης ραντάρ κεραίας 46 mm,πομπός επιπέδου ραντάρ 26 GHz,καθοδηγούμενοι πομποί στάθμης μικροκυμάτων με αντιεκρηκτική προστασία |
||

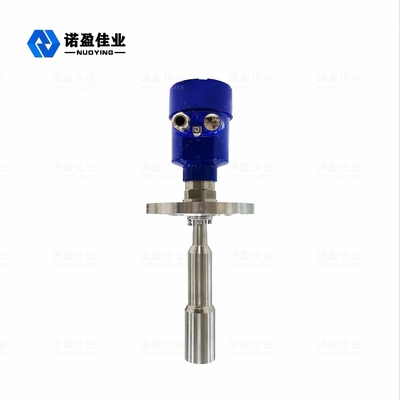

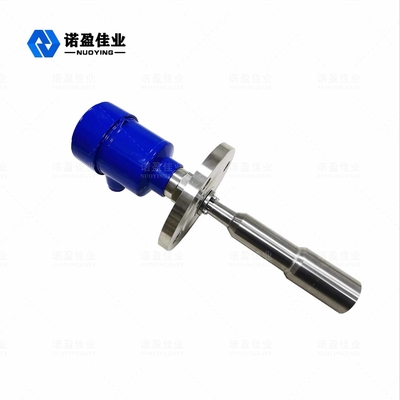

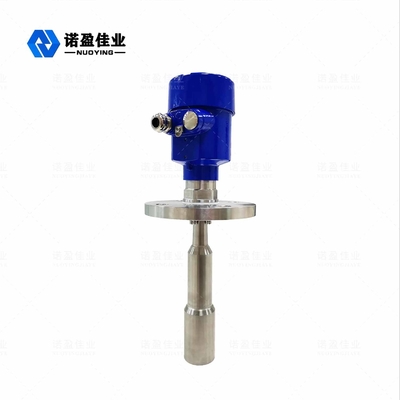

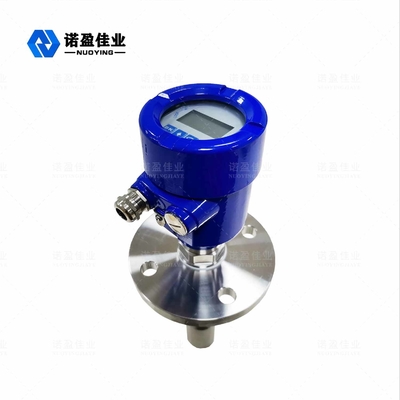

Πολύ μικρή συσκευή αποστολής σημάτων επιπέδων ραντάρ μη επαφών μεγέθους
μετρητής επιπέδων ραντάρ 26GHz nyrd-806
Ο αισθητήρας σειράς μετρητών NYRD80X επιπέδων ραντάρ είναι μια υψηλής συχνότητας όργανο μέτρησης επιπέδων ραντάρ 26Hz με μια μέγιστη απόσταση μέτρησης 80 μέτρων. Η κεραία βελτιστοποιείται περαιτέρω, και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελέσει την επεξεργασία ανάλυσης σημάτων υψηλότερου ποσοστού έτσι ώστε το όργανο μπορεί να είναι χρησιμοποιημένο FBR που κάποια σύνθετη μέτρηση ρυθμίζει όπως η κατσαρόλα αντίδρασης, στερεά αποθήκευση.
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ
| Χαρακτηριστική εφαρμογή | Θερμοκρασία, πίεση, και ελαφρώς διαβρωτικό υγρό κ.λπ. |
| Διαβιβάστε τη συχνότητα | 26GHz |
| Ακρίβεια | 3mm |
| Σειρά | 30m |
| Υλικό κεραιών | 304 316L (προαιρετικά) |
| Δειγματοληψία ηχούς | 100 times/s |
| Θερμοκρασία διαδικασίας | -40~130℃, - 40~250℃ |
| Περιβαλλοντική υγρασία | 0~90% |
| Ψήφισμα | 1mm |
| Σύνδεση διαδικασίας | Καθολική φλάντζα |
| Ηλεκτρική διεπαφή | M20×1. 5, ½ «NPT |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
| Δύναμη ανεφοδιασμού | 24V συνεχές ρεύμα 220VAC (προαιρετικό) |
| Δύναμη | 3W |
| Explosionproof βαθμός | ExiaCT6Ⅱ (προαιρετικά) |
| Κατηγορία προστασίας | IP67 |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
Μετρητής επιπέδων ραντάρ που μετρά την αρχή
Η κεραία επιπέδων ραντάρ εκπέμπει έναν στενό σφυγμό μικροκυμάτων και τον διαβιβάζει κάτω μέσω της κεραίας. Αφότου αγγίζει ο σφυγμός την επιφάνεια του μέτρησης του μέσου, απεικονίζεται πίσω και γίνεται αποδεκτή από το σύστημα κεραιών πάλι, που διαβιβάζει το σήμα στο ηλεκτρονικό μέρος κυκλωμάτων που μετατρέπεται αυτόματα σε ένα σήμα θέσης αντικειμένου (επειδή η ταχύτητα διάδοσης σφυγμού είναι εξαιρετικά γρήγορη, ο χρόνος που παίρνει για τα ηλεκτρομαγνητικά κύματα για να φθάσει στο στόχο και να απεικονίσει πίσω στο δέκτη είναι σχεδόν στιγμιαία.)
Χαρακτηριστικά σχεδιασμού μετρητών επιπέδων ραντάρ
