Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 80m | υλικό περίπτωσης: | χυτή περίπτωση αργιλίου |
|---|---|---|---|
| Υλικό κεραιών: | 304 316L | Σύνδεση διαδικασίας: | Η γενική φλάντζα, ο σφιγκτήρας και το στήριγμα είναι προαιρετικά |
| Δειγματοληψία ηχούς: | 100 times/s | Λειτουργούσα θερμοκρασία: | -40~80℃ |
| Παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus… | Δύναμη: | 3W |
| Υψηλό φως: | Παραβολικός ισόπεδος μετρητής ραντάρ κεραιών,Ισόπεδος μετρητής ραντάρ μέτρησης ύψους δεξαμενών,Παραβολικός μετρητής δεξαμενών ραντάρ κεραιών |
||

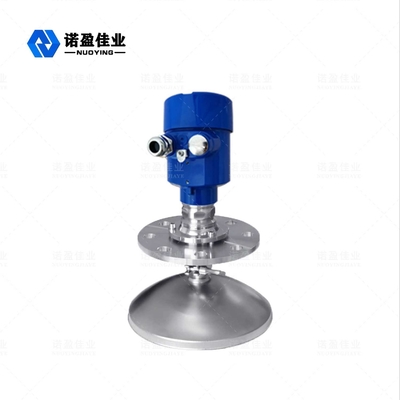

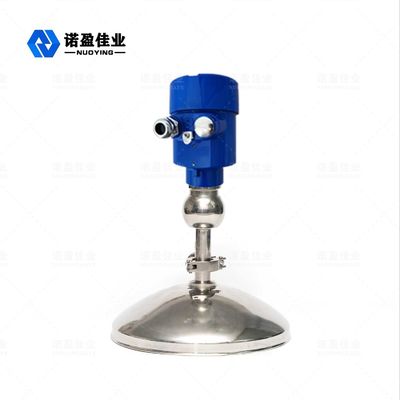

26 GHz NYRD-810 Ραντάρ Επίπεδο Μετρητής
Ο μετρητής στάθμης ραντάρ παραβολικής κεραίας NYRD-810 χρησιμοποιείται για τη μέτρηση ύψους του επιπέδου υλικού της δεξαμενής. Η κεραία του μετρητή στάθμης ραντάρ υψηλής συχνότητας εκπέμπει εξαιρετικά στενούς παλμούς μικροκυμάτων.Αυτός ο παλμός διαδίδεται στο διάστημα με την ταχύτητα του φωτός και συναντά την επιφάνεια του μετρούμενου μέσου.Μέρος της ενέργειάς του ανακλάται πίσω και λαμβάνεται από την ίδια κεραία.
Το χρονικό διάστημα μεταξύ του μεταδιδόμενου παλμού και του παλμού που λαμβάνεται είναι ανάλογο της απόστασης από την κεραία στην επιφάνεια του μετρούμενου μέσου.Λόγω της εξαιρετικά υψηλής ταχύτητας διάδοσης των ηλεκτρομαγνητικών κυμάτων, το χρονικό διάστημα μεταξύ του εκπεμπόμενου παλμού και του λαμβανόμενου παλμού είναι πολύ μικρό (τάξη νανοδευτερόλεπτου) και είναι δύσκολο να επιβεβαιωθεί.Ο μετρητής στάθμης ραντάρ υψηλής συχνότητας 26G χρησιμοποιεί μια ειδική σχετική τεχνολογία λύσης που μπορεί να προσδιορίσει με ακρίβεια το χρονικό διάστημα μεταξύ του εκπεμπόμενου παλμού και του λαμβανόμενου παλμού, έτσι ώστε να υπολογίσει περαιτέρω την απόσταση από την κεραία στην επιφάνεια του μετρούμενου μέσου.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
| Τυπική εφαρμογή | Παρακολούθηση στερεών, σκόνης, σωματιδίων κ.λπ |
| Συχνότητα εκπομπής | 26 GHz |
| Ακρίβεια | 3 χιλιοστά |
| Εύρος | 80μ |
| Υλικό κεραίας | 304 316 λίτρα (προαιρετικό) |
| Δειγματοληψία ηχούς | 100 φορές/δευτ |
| Θερμοκρασία διεργασίας | -40~130℃ |
| Υγρασία περιβάλλοντος | 0~90% |
| Ανάλυση | 1mm |
| Σύνδεση διαδικασίας | Εγκατάσταση φλάντζας ή βραχίονα |
| Ηλεκτρική διεπαφή | Μ20×1.5, ½" NPT |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Τροφοδοσία ρεύματος | 24V DC (προαιρετικό) |
| Εξουσία | 3W |
| Αντιεκρηκτική βαθμίδα | ExiaⅡCT6 (προαιρετικό) |
| Κατηγορία προστασίας | IP67 |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
