Λεπτομέρειες:
|
| Ακρίβεια: | 1.53mm | Παροχή ηλεκτρικού ρεύματος: | 24VDC ηλιακή ενέργεια |
|---|---|---|---|
| Σειρά: | 80m | Σύνδεση διαδικασίας: | Εγκατάσταση υποστηριγμάτων |
| Θερμοκρασία διαδικασίας: | -40~80℃ | Λειτουργούσα θερμοκρασία: | -40~80℃ |
| Παραγωγή σημάτων: | HART/RS485/Modbus… | Δύναμη: | 3W |
| Υψηλό φως: | Συσκευή αποστολής σημάτων επιπέδων ραντάρ υψηλής συχνότητας,Συσκευή αποστολής σημάτων 20ma RS485 επιπέδων ραντάρ,RS485 αισθητήρας επιπέδων δεξαμενών ραντάρ |
||

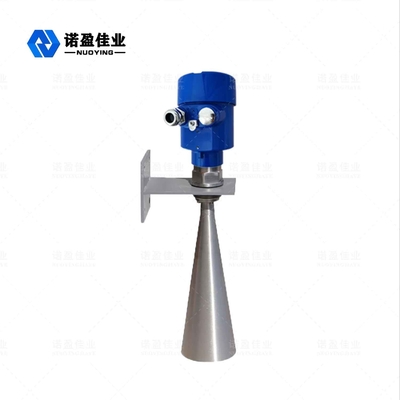

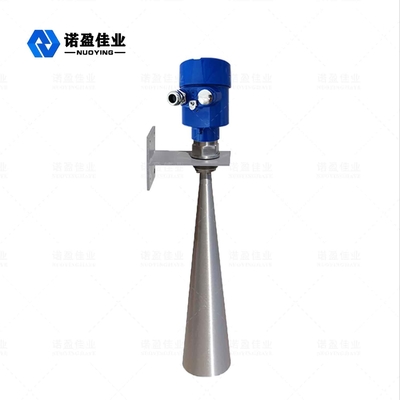

μετρητής επιπέδων ραντάρ nyrd-SL 26GHz
Ο μετρητής επιπέδων ραντάρ nyrd-SL, επίσης γνωστός ως ραντάρ σταθμών ύδατος, είναι μια ηλεκτρονική συσκευή που χρησιμοποιεί τα ηλεκτρομαγνητικά κύματα για να ανιχνεύσει τους στόχους. Η κύρια λειτουργία της είναι να πραγματοποιήσει τον έλεγχο συντήρησης νερού, την επεξεργασία λυμάτων και την προειδοποίηση πλημμυρών. Η κύρια αρχή μέτρησης είναι να σταλεί ο σφυγμός ραντάρ από την αισθαμένος κεραία σταθμών ύδατος ραντάρ, η οποία λαμβάνει το σφυγμό που απεικονίζεται πίσω από την επιφάνεια νερού και καταγράφει το χρόνο Τ. Δεδομένου ότι η ταχύτητα Γ διάδοσης του ηλεκτρομαγνητικού κύματος είναι μια σταθερά, η απόσταση Δ στην επιφάνεια νερού μπορεί να ληφθεί.
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ
| Χαρακτηριστική εφαρμογή | Στάθμη ύδατος ελέγχου των ποταμών, των καναλιών, των καναλιών και των κοπαδιών |
| Διαβιβάστε τη συχνότητα | 26GHz |
| Ακρίβεια | 1.53mm |
| Σειρά | 30m 80m 120m |
| Υλικό κεραιών | 304 316L (προαιρετικά) |
| Δειγματοληψία ηχούς | 100 times/s |
| Θερμοκρασία διαδικασίας | -40~80℃ |
| Περιβαλλοντική υγρασία | 0~90% |
| Ψήφισμα | 1mm |
| Σύνδεση διαδικασίας | Εγκατάσταση υποστηριγμάτων |
| Ηλεκτρική διεπαφή | M20×1. 5, ½ «NPT |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
| Δύναμη ανεφοδιασμού | 24V ΣΥΝΕΧΕΣ 12V συνεχές ρεύμα (προαιρετικό) |
| Δύναμη | 3W |
| Λειτουργώντας ρεύμα | ≤10MA |
| Κατηγορία προστασίας | IP67 |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
Λειτουργούσα αρχή μετρητών επιπέδων ραντάρ
Η κεραία επιπέδων ραντάρ εκπέμπει τους στενούς σφυγμούς μικροκυμάτων, οι οποίοι διαβιβάζονται προς τα κάτω μέσω της κεραίας. Αφότου αγγίζει ο σφυγμός την επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι, και το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα σε ένα σήμα επιπέδων (επειδή η ταχύτητα διάδοσης σφυγμού είναι εξαιρετικά γρήγορη, το ηλεκτρομαγνητικό κύμα φθάνει στο στόχο και απεικονίζεται πίσω στο δέκτη. Ο χρόνος που λαμβάνεται είναι σχεδόν στιγμιαίος).
Χαρακτηριστικά σχεδιασμού μετρητών επιπέδων ραντάρ
Τομέας εφαρμογής μετρητών επιπέδων ραντάρ
