Λεπτομέρειες:
|
| Μήκος ράβδων ελέγχων: | 500mm (εξατομικεύσιμος όπως απαιτείται) | Παροχή ηλεκτρικού ρεύματος: | 24VDC, 220VAC (προαιρετικό) |
|---|---|---|---|
| Υλικό: | 316+ κεραμικός (προαιρετικός) | Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα (προαιρετική), βαλμένος φλάντζα |
| Πίεση διαδικασίας: | < 2=""> | Λειτουργούσα θερμοκρασία: | > +260 °C |
| Βαθμός προστασίας: | IP67 | Explosionproof βαθμός: | Exia IICT6 (προαιρετικό) |
| Υψηλό φως: | Κεραμικός αισθητήρας Διακόπτης επιπέδου εισόδου RF,Διακόπτης επιπέδου εισόδου RF 500 mm,500 mm Αισθητήρας επιπέδου εισόδου τύπου εισόδου |
||

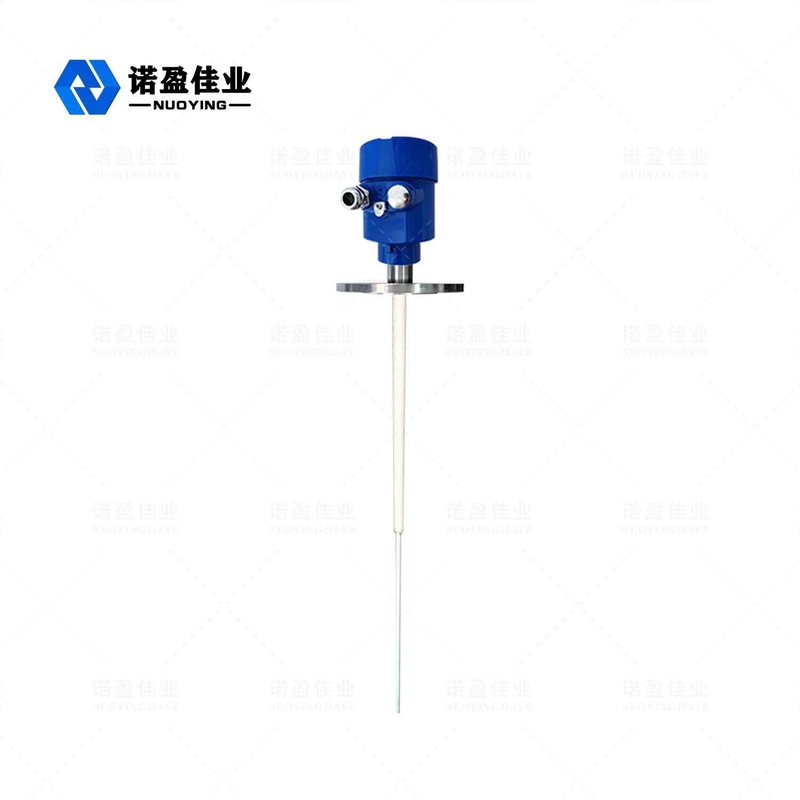

NYSP-L863 (Τύπος υψηλής θερμοκρασίας)Διακόπτης εισόδου RF
Ο διακόπτης εισόδου Rf ονομάζεται επίσης μετρητής στάθμης εισόδου rf ή μετρητής στάθμης εισόδου RF.Το Rf admittance είναι μια νέα τεχνολογία ελέγχου επιπέδου που αναπτύχθηκε από το capacitive, η οποία είναι πιο αξιόπιστη, πιο ακριβής και πιο ευρέως εφαρμόσιμη.Είναι μια αναβάθμιση τεχνολογίας χωρητικού επιπέδου.Η επονομαζόμενη είσοδος rf, η έννοια της αποδοχής στην αμοιβαία ηλεκτρική αντίσταση μέσα, το στοιχείο της από ωμική, χωρητική συνιστώσα, το αντιληπτικό στοιχείο ενσωματωμένο και ραδιοφάσμα ραδιοσυχνοτήτων ή υψηλής συχνότητας, επομένως η είσοδος ραδιοσυχνοτήτων μπορεί να γίνει κατανοητή ως Η είσοδος μετριέται με ραδιοκύματα υψηλής συχνότητας.Όταν το όργανο λειτουργεί, ο αισθητήρας του οργάνου σχηματίζει την τιμή εισόδου με το τοίχωμα της δεξαμενής και το μετρούμενο μέσο.Όταν αλλάζει το επίπεδο, η τιμή εισδοχής αλλάζει ανάλογα.Η μονάδα κυκλώματος μετατρέπει τη μετρούμενη τιμή εισόδου στην έξοδο σήματος στάθμης για να πραγματοποιήσει τη μέτρηση στάθμης.
Διακόπτης εισόδου NYSP RFΤεχνική Παράμετρος
| Εφαρμογές | υγρό, σωματίδιο, σωματίδιο, έλεγχος στερεάς θέσης, ειδικά για υψηλή |
| Υλικό | 316+ Κεραμικά (προαιρετικά) |

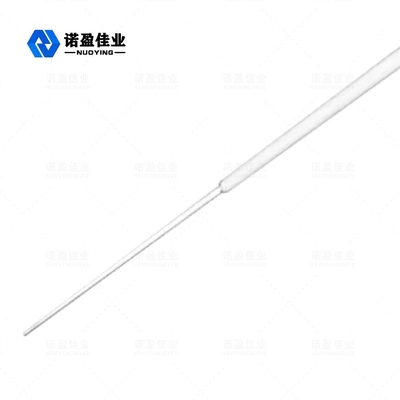

| Μήκος ράβδου ανιχνευτή | 500mm (προσαρμόσιμο όπως απαιτείται) |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC, 220 VAC (προαιρετικό) |
| Θερμοκρασία διεργασίας | > +260 °C |
| Πίεση διαδικασίας | < 2,0 MPa |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικά) |
| Χρονοκαθυστερηση | Ρυθμιζόμενο 0-30s |
| Προστασία από απώλεια ισχύος | άνοιγμα, κλείσιμο, δυνατότητα εναλλαγής πεδίου |
| Ρελέ εξόδου | διπλός πόλος, έξοδος διπλής βολής (DPDT), 5A, 24V DC ή 5A, 220VAC |
| Βαθμός προστασίας | IP67 |
| Αντιεκρηκτική βαθμίδα | Exia IICT6 (προαιρετικό) |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
Πριν συνδέσετε τον διακόπτη στάθμης εισαγωγής ραδιοσυχνοτήτων, βεβαιωθείτε ότι το όργανο και το τροφοδοτικό είναι συνεπή (π.χ. όργανο 220VAC και τροφοδοτικό 220VAC).
Τύπος τροφοδοτικού .Line (115VA.C ή 230VA..C) Σύνδεση γραμμής εναλλασσόμενου ρεύματος: γραμμή πυρκαγιάς (H), μεσαία γραμμή (N) και καλώδιο γείωσης (G), εάν το καλώδιο δεν έχει το τυπικό μαύρο, λευκό , πράσινο τρίχρωμο, προσέξτε να μην μπερδέψετε το προβάδισμα.Σημείωση: Η γείωση πρέπει να είναι γειωμένη.
Τροφοδοτικό B .DC (24VD.C)
Σύνδεση καλωδίου γραμμής τροφοδοσίας 24 VDC: το αρχικό άκρο (H) είναι -24 V (+), το αρχικό άκρο (N) είναι το κοινό άκρο (-) και το αρχικό άκρο (G) εξακολουθεί να είναι το καλώδιο γείωσης (G), Σημείωση: πρέπει να αλείφονται.
C .Σύνδεση ρελέ ελέγχου
Η επαφή εξόδου ρελέ τύπου Α NYSP είναι τύπου C, δύο ομάδες διπλού πόλου διπλής βολής, 10 A, 115 VA.C, σύνθετη αντίσταση.Το ελαφρύ φορτίο χαμηλής επαγωγής μπορεί να χρησιμοποιηθεί για ηλεκτρομαγνητική βαλβίδα ή συναγερμό.Τα βαριά φορτία αυτεπαγωγής πρέπει να οδηγούνται από ενδιάμεσους ηλεκτρονόμους.Το παρακάτω σχήμα δείχνει τους τρεις συνήθεις τρόπους σύνδεσης των λειτουργιών ελέγχου επιπέδου σημείου.
