Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 20m | Δειγματοληψία ηχούς: | 100 times/s |
|---|---|---|---|
| Υλικό: | PFA | Σύνδεση διαδικασίας: | Φλάντζα (προαιρετική) |
| Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης | Λειτουργούσα θερμοκρασία: | -40~260℃ |
| Ηλεκτρική διεπαφή: | M20×1. 5, ½ «NPT | Explosionproof βαθμός: | ExiaCT6Ⅱ GA, Exd Ⅱ CT6 ΜΒ |
| Υψηλό φως: | υγρός αισθητήρας επιπέδων ραντάρ 40m,Υγρός αισθητήρας IP67 επιπέδων ραντάρ,24VDC καθοδηγημένος αισθητήρας επιπέδων ραντάρ |
||

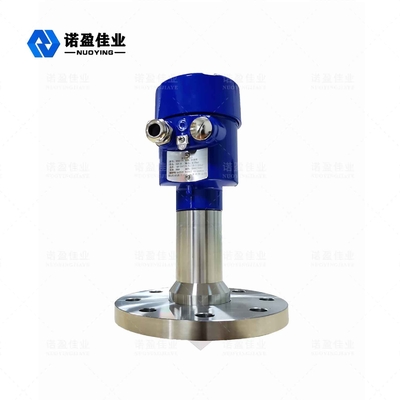

26 GHz NYRD-PB-C Επίπεδο Ραντάρ Επίπεδο Μετρητής
Ο μετρητής στάθμης ραντάρ επίπεδης οθόνης είναι ένα όργανο μέτρησης στάθμης ραντάρ υψηλής συχνότητας 26 GHz με μέγιστη απόσταση μέτρησης 40 μέτρα.Η κεραία βελτιστοποιείται περαιτέρω και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελεί ανάλυση και επεξεργασία σήματος υψηλότερης ταχύτητας, έτσι ώστε το όργανο να μπορεί να χρησιμοποιηθεί σε ορισμένες περίπλοκες περιπτώσεις όπως ατμός, αφρός, σκόνη, κρυστάλλωση, συμπύκνωση κ.λπ..
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
| Μοντέλο | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Τυπική εφαρμογή | Ατμός, ομίχλη, αφρός, ισχυρή διάβρωση, κρυστάλλωση, συμπύκνωση, πρόσφυση κ.λπ. | ||||
| Συχνότητα εκπομπής | 26 GHz | ||||
| Δειγματοληψία ηχούς | 100 φορές/δευτ | ||||
| Υλικό κεραίας | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Εύρος | 40μ | ||||
| Ακρίβεια | 0,05% ~ 0,1% FS | ||||
| Τροφοδοσία ρεύματος | 24 VDC (Δίσυρμα, Τετρασύρμα), 220 V AC | ||||
| Εξουσία | 3W | ||||
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... | ||||
| Θερμοκρασία διεργασίας | -40+130℃ | -40+130℃ | -40+260℃ | -40+130℃ | -40+130℃ |
| Πίεση διαδικασίας | -0,1 ~ 2,0 MPa | ||||
| Σύνδεση διαδικασίας | Στήριγμα, φλάντζα (προαιρετικό) | ||||
| Ηλεκτρική διεπαφή | Μ20×1.5, ½" NPT | ||||
| Κατηγορία προστασίας | IP 67 | ||||
| Αντιεκρηκτική βαθμίδα | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή
Η κεραία επιπέδου ραντάρ εκπέμπει στενούς παλμούς μικροκυμάτων, οι οποίοι μεταδίδονται προς τα κάτω μέσω της κεραίας.Αφού ο παλμός αγγίξει την επιφάνεια του μετρούμενου μέσου, ανακλάται πίσω και λαμβάνεται ξανά από το σύστημα κεραίας και το σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα στάθμης (επειδή η ταχύτητα διάδοσης του παλμού είναι εξαιρετικά γρήγορη, το ηλεκτρομαγνητικό κύμα φτάνει στο στόχο και αντανακλάται πίσω στον δέκτη Ο χρόνος που απαιτείται είναι σχεδόν στιγμιαίος).
Ραντάρ Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης
Ραντάρ Επίπεδο ΜετρητήςΛανθασμένη εγκατάσταση
