Λεπτομέρειες:
|
Μέτρηση της σειράς: | 40m | Τύπος κεραιών: | επίπεδος τύπος πιάτων |
---|---|---|---|
Εφαρμογή: | Διαβρωτικά υγρά, σκόνη, σωματίδια κ.λπ | Φάσμα συχνότητας: | 2Process connection6GHz |
Βαθμός προστασίας: | IP67 | Λειτουργούσα θερμοκρασία: | -40~260℃ |
Παραγωγή σημάτων: | 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Πίεση διαδικασίας: | 10-40bar |
Υψηλό φως: | Συσκευή αποστολής σημάτων επιπέδων ραντάρ επίπεδης οθόνης,Τεφλόν συσκευή αποστολής σημάτων 4MPa επιπέδων ραντάρ,4MPa καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων κυμάτων |
επίπεδος μετρητής επιπέδων ραντάρ nyrd-PB-β 26GHz
Ο μετρητής επιπέδων ραντάρ επίπεδων οθονών είναι μια υψηλής συχνότητας όργανο μέτρησης επιπέδων ραντάρ 26GHz με μια μέγιστη απόσταση μέτρησης 40 μέτρων. Η κεραία βελτιστοποιείται περαιτέρω, και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελέσει την ανάλυση και την επεξεργασία σημάτων υψηλός-ταχύτητας, έτσι ώστε το όργανο μπορεί να χρησιμοποιηθεί σε μερικές σύνθετες περιπτώσεις όπως ο ατμός, ο αφρός, η σκόνη, η κρυστάλλωση, η συμπύκνωση, κ.λπ….
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ
Πρότυπο | Nyrd-PB-α | Nyrd-PB-β | Nyrd-PB-γ | Nyrd-PB-δ | Nyrd-PB-ε |
Χαρακτηριστική εφαρμογή | Ατμός, υδρονέφωση, αφρός, ισχυρή διάβρωση, κρυστάλλωση, συμπύκνωση, προσκόλληση, κ.λπ. | ||||
Διαβιβάστε τη συχνότητα | 26GHz | ||||
Δειγματοληψία ηχούς | 100 times/s | ||||
Υλικό κεραιών | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
Σειρά | 40m | ||||
Ακρίβεια | 0.05%~0.1%F.S | ||||
Δύναμη ανεφοδιασμού | 24VDC (Two-wire, τετρασύρματος), εναλλασσόμενο ρεύμα 220V | ||||
Δύναμη | 3W | ||||
Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… | ||||
Θερμοκρασία διαδικασίας | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
Πίεση διαδικασίας | -0.1~2.0MPa | ||||
Σύνδεση διαδικασίας | Υποστήριγμα, φλάντζα (προαιρετική) | ||||
Ηλεκτρική διεπαφή | M20×1. 5, ½ «NPT | ||||
Κατηγορία προστασίας | IP 67 | ||||
Explosionproof βαθμός | ExiaCT6Ⅱ GA, Exd Ⅱ CT6 ΜΒ |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!

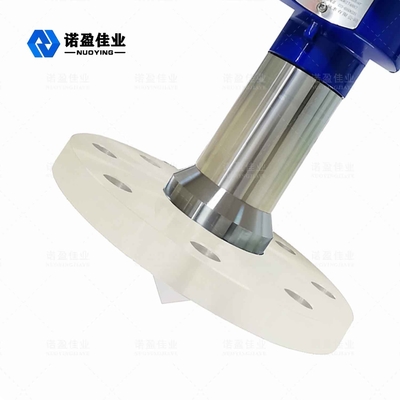

Η κεραία μετρητών επιπέδων ραντάρ επίπεδων οθονών που χρησιμοποιεί το υλικό PTFE, PTFE (τεφλόν ή PTFE), συνήθως γνωστό ως «βασιλιάς πλαστικών», αποτελείται από tetrafluoroethylene από τον πολυμερισμό των πολυμερών ενώσεων, έχει την άριστη χημική σταθερότητα, η υψηλή αντίσταση διάβρωσης, σφράγιση, λίπανση δεν είναι κολλώδης, ηλεκτρική μόνωση και η καλή αντοχή αντι-γήρανσης, PTFE έχει τα ακόλουθα χαρακτηριστικά γνωρίσματα:
Λειτουργούσα αρχή μετρητών επιπέδων ραντάρ
Η κεραία επιπέδων ραντάρ εκπέμπει τους στενούς σφυγμούς μικροκυμάτων, οι οποίοι διαβιβάζονται προς τα κάτω μέσω της κεραίας. Αφότου αγγίζει ο σφυγμός την επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι, και το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα σε ένα σήμα επιπέδων (επειδή η ταχύτητα διάδοσης σφυγμού είναι εξαιρετικά γρήγορη, το ηλεκτρομαγνητικό κύμα φθάνει στο στόχο και απεικονίζεται πίσω στο δέκτη. Ο χρόνος που λαμβάνεται είναι σχεδόν στιγμιαίος).
Όπως η εικόνα παρουσιάζει:
A.Range θέτοντας, χαμηλή ρύθμιση (4mA) B.High ρύθμιση (20mA) C.Blind σειρά ζώνης
Επιφάνεια αναφοράς για τη μέτρηση: Η κατώτατη επιφάνεια του νήματος ή η επιφάνεια σφράγισης της φλάντζας.
Σημείωση: Κατά τη χρησιμοποίηση του συγχρονισμού επιπέδων ραντάρ, σιγουρευτείτε ότι το πιό υψηλό υλικό επίπεδο δεν μπορεί να εισαγάγει την τυφλή περιοχή μέτρησης (περιοχή που παρουσιάζεται από το Γ στον αριθμό).
Χαρακτηριστικά σχεδιασμού μετρητών επιπέδων ραντάρ
◎Η κεραία είναι μικρή σε μέγεθος, εύκολος να εγκαταστήσει ραντάρ μη-επαφών, καμία ένδυση και καμία ρύπανση.
◎Απρόσβλητος από τις αλλαγές διάβρωσης, αφρού, υδρατμών, θερμοκρασίας και πίεσης.
◎Η γωνία ακτίνων είναι μικρή και η ενέργεια συγκεντρώνεται, η οποία ενισχύει τη δυνατότητα ηχούς και βοηθά να αποφύγει την παρέμβαση.
◎Η τυφλή περιοχή μέτρησης είναι μικρότερη, και μπορεί επίσης να επιτύχει τα καλά αποτελέσματα για τη μικρή μέτρηση δεξαμενών.
◎Υψηλή σήματος προς θόρυβο αναλογία για την καλύτερη απόδοση ακόμη και υπό τους κυμαινόμενους όρους.
