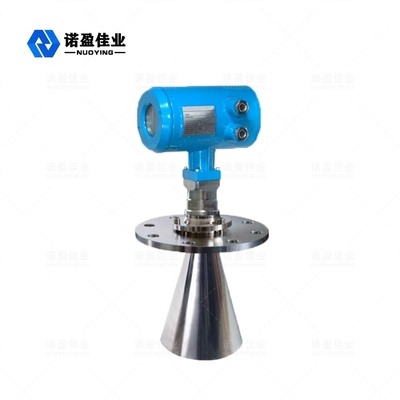

Μετρητής στάθμης ραντάρ χυτού αλουμινίου 20 mA Στερεά σωματίδια ιλύος HART

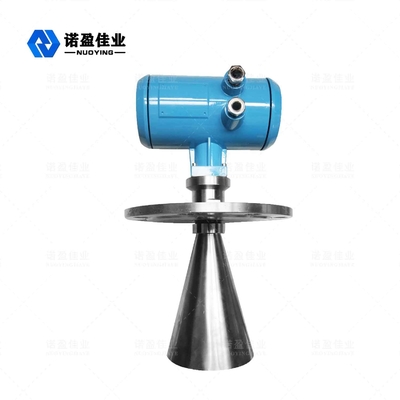

Πομπός επιπέδου μετρητή στάθμης ραντάρ NYRD803 περίβλημα από ανοξείδωτο χάλυβα

Ευφυής μετρητής στάθμης ραντάρ NYRD803

Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή

Ο παλμός ενέργειας χαμηλής εκπομπής είναι πολύ σύντομος από το σύστημα κεραίας εκπομπής και λήψης μικροκυμάτων.Με την ταχύτητα του φωτός.Ο χρόνος λειτουργίας μπορεί να μετατραπεί στο σήμα στάθμης των ηλεκτρονικών εξαρτημάτων.Ο ειδικός χρόνος μιας πολύ μικρής μεθόδου επέκτασης εξασφαλίζει σταθερές και ακριβείς μετρήσεις.

Η ψευδής ηχώ θα εμφανίζεται ακόμη και κάτω από περίπλοκες συνθήκες.Με τη βοήθεια της πιο πρόσφατης τεχνολογίας μικροεπεξεργασίας και λογισμικού εντοπισμού σφαλμάτων, η ηχώ σε επίπεδο υλικού μπορεί να αναλυθεί με ακρίβεια.

Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος

※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!

Ραντάρ Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου

◎ Ο μετρητής στάθμης NYRD803 είναι κατάλληλος για συνεχείς μετρήσεις χωρίς επαφή υγρών, πολτού και σφαιριδίων, διακύμανση πίεσης.την παρουσία αδρανών αερίων και πτητικές καταστάσεις
◎Χρησιμοποιήστε τη μέθοδο μέτρησης παλμών μικροκυμάτων, μπορεί να εργαστεί κανονικά εντός της ζώνης της συχνής βιομηχανίας.Για τη δέσμη χαμηλότερης ενέργειας, μπορεί να εγκατασταθεί σε μια ποικιλία μετάλλων, μη μεταλλικό δοχείο ή σωλήνα, χωρίς να βλάπτει τον άνθρωπο και το περιβάλλον.

Ραντάρ Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης

Βελτιστοποιημένη επιλογή εγκατάστασης

• Μέγεθος κεραίας: όσο μεγαλύτερο είναι το μέγεθος της κεραίας, τόσο μικρότερη είναι η γωνία φασολιών κύματος και η ηχώ του κύματος διακοπής θα είναι ασθενέστερη.
• Ρύθμιση κεραίας: ρυθμίστε την κεραία στη βελτιστοποιημένη θέση μέτρησης.
• Σωλήνας καθοδηγούμενου κύματος: ο σωλήνας καθοδηγούμενου κύματος χρησιμοποιείται για την αποφυγή ηχούς κύματος παρεμβολής.

NYRD803 Εγκατάσταση στο εσωτερικό της δεξαμενής

Τυπική εγκατάσταση:

• Η κεραία δεν μπορεί να γείρει προς τον τοίχο της δεξαμενής.
• Η κεραία κόρνας πρέπει να επεκταθεί έξω από τον βραχύ σωλήνα εγκατάστασης.Διαφορετικά πρέπει να χρησιμοποιηθεί ο σωλήνας επέκτασης της κεραίας.
• Η κεραία της κόρνας πρέπει να ρυθμιστεί ώστε να είναι κάθετη, μην αφήνετε το φασόλι να κατευθύνεται προς το τοίχωμα της δεξαμενής.

Ραντάρ Επίπεδο ΜετρητήςΣυνθήκες μέτρησης

Προσοχή

• Το εύρος μέτρησης μετράει από το σημείο όπου η δέσμη κύματος αγγίζει τον πυθμένα της δεξαμενής, αλλά υπό ειδικές συνθήκες, εάν το κάτω μέρος της δεξαμενής είναι κοίλο ή κωνικό, δεν είναι δυνατό να μετρηθεί όταν η στάθμη του υλικού είναι χαμηλότερη από αυτό το σημείο.
• Εάν το μέσο είναι χαμηλής μέσης ηλεκτρικής σταθεράς, όταν βρίσκεται στη χαμηλή στάθμη υγρού, είναι ορατό στο κάτω μέρος της δεξαμενής, τώρα για να εξασφαλίσετε την ακρίβεια μέτρησης, προτείνουμε να ρυθμίσετε τη θέση cero στη θέση C χαμηλού ύψους.
• Θεωρητικά, είναι δυνατό να φτάσετε στο σημείο αιχμής της κεραίας για μέτρηση, αλλά λαμβάνοντας υπόψη την επίδραση της διάβρωσης και της προσκόλλησης, η τελική τιμή του εύρους μέτρησης πρέπει να είναι στο σημείο 100 mm από το άκρο της κεραίας
• Για προστασία από υπερχείλιση, μπορούμε να ορίσουμε μια ασφαλή απόσταση που προστίθεται στην τυφλή περιοχή.
• Το Υπ.Το εύρος μέτρησης σχετίζεται με την κεραία.
• Κάτω από διαφορετικές συνθήκες συγκέντρωσης, οι αφροί μπορούν να απορροφήσουν και να ανακλάσουν τα μικροκύματα, αλλά υπό ορισμένες συνθήκες, είναι μετρήσιμο.
