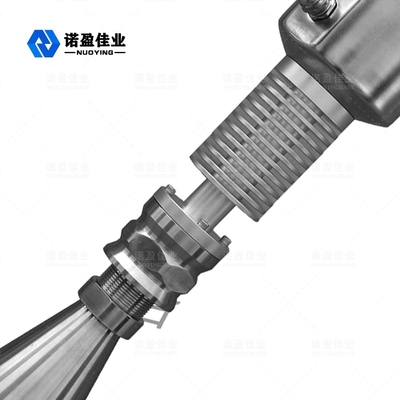

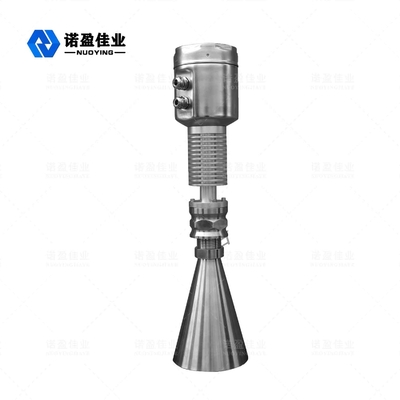

SS316 Πομπός επιπέδου ραντάρ χωρίς επαφή 35m Πομπός επιπέδου GWR

Ευφυής μετρητής στάθμης ραντάρ NYRD803 Ανοξείδωτο περίβλημα -40~250℃ Πομπός επιπέδου

Ευφυής μετρητής στάθμης ραντάρ NYRD803

Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή

Παλμοί ενέργειας χαμηλής εκπομπής μέσω πολύ σύντομων συστημάτων κεραίας εκπομπής και λήψης μικροκυμάτων.με την ταχύτητα του φωτός.Ο χρόνος λειτουργίας μπορεί να μετατραπεί στα ηλεκτρονικά στοιχεία των σημάτων στάθμης.Ένας ειδικός χρόνος για μια πολύ σύντομη μέθοδο επέκτασης εξασφαλίζει σταθερές και ακριβείς μετρήσεις.
Ακόμα κι αν η κατάσταση πιο περίπλοκες περιπτώσεις, υπάρχει μια ψευδής ηχώ, με την τελευταία τεχνολογία μικροεπεξεργασίας και το λογισμικό εντοπισμού σφαλμάτων μπορεί να αναλύσει με ακρίβεια την ηχώ σε επίπεδο υλικού.

Εισαγωγή

Η κεραία λαμβάνει τους ανακλώμενους παλμούς μικροκυμάτων και μεταδίδεται στο ηλεκτρονικό κύκλωμα, ο μικροεπεξεργαστής επεξεργάζεται αυτό το σήμα, αναγνωρίζει τους μικροπαλμούς που παράγονται στην ηχώ της επιφάνειας του υλικού.Σωστή αναγνώριση σήματος ηχούς από το έξυπνο λογισμικό με ακρίβεια χιλιοστού.Η απόσταση D από την επιφάνεια του υλικού και ο χρόνος διαδρομής του παλμού T είναι ανάλογη με:

D=C×T/2
Όπου C είναι η ταχύτητα του φωτός
Επειδή η απόσταση της άδειας δεξαμενής Ε είναι γνωστή, τότε το επίπεδο L είναι:
L=ED

Παραγωγή

Εισαγάγοντας το ύψος E (= μηδέν) της άδειας δεξαμενής, το ύψος της πλήρους δεξαμενής F (= Πλήρης κλίμακα) και ορισμένες εφαρμογές για τη ρύθμιση των παραμέτρων, οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο για τη μέτρηση του περιβάλλοντος.Αντιστοιχεί στην έξοδο 4-20mA.

Ραντάρ Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου

◎ Ο μετρητής στάθμης NYRD803 είναι κατάλληλος για συνεχείς μετρήσεις χωρίς επαφή υγρών, πολτού και σφαιριδίων, διακύμανση πίεσης.την παρουσία αδρανών αερίων και πτητικές καταστάσεις
◎Χρησιμοποιήστε τη μέθοδο μέτρησης παλμών μικροκυμάτων, μπορεί να εργαστεί κανονικά εντός της ζώνης της συχνής βιομηχανίας.Για τη δέσμη χαμηλότερης ενέργειας, μπορεί να εγκατασταθεί σε μια ποικιλία μετάλλων, μη μεταλλικό δοχείο ή σωλήνα, χωρίς να βλάπτει τον άνθρωπο και το περιβάλλον.

Ραντάρ Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης

Περιγραφή εγκατάστασης

Συνιστώμενη απόσταση(1) από τον τοίχο έως το εξωτερικό τοίχωμα του εγκατεστημένου βραχύ σωλήνα:

• Απόσταση από το τοίχωμα της δεξαμενής: 1/6 της διαμέτρου της δεξαμενής, ελάχ.η απόσταση είναι 200mm
• Δεν επιτρέπεται η εγκατάσταση πάνω από το σιλό τροφοδοσίας υλικού (4)
• Δεν επιτρέπεται η εγκατάσταση στην κεντρική θέση (3), σε περίπτωση που εγκατασταθεί στο κέντρο, θα προκαλέσει ψευδή ηχώ κύματος, διακόπτει την ηχώ κύματος και προκαλεί απώλεια σήματος.
• Εάν η απόσταση μεταξύ του μετρητή και του τοιχώματος της δεξαμενής δεν μπορεί να ασφαλιστεί, τα μέσα στο τοίχωμα της δεξαμενής θα κολληθούν προκαλώντας ψευδή ηχώ κυμάτων.

Εγκατάσταση στο εσωτερικό της δεξαμενής

• Εντός της τότε δέσμης κύματος σήματος, αποφύγετε να εγκαταστήσετε το ακόλουθο υλικό (1) Οριοθετημένος διακόπτης, αισθητήρας θερμοκρασίας κ.λπ.
• Συμμετρική θέση (2) δακτύλιος κενού, θερμαντικό στοιχείο, ποδιά κ.λπ.
• Εάν υπάρχουν (1)(2) ουσίες παρεμβολής, εφαρμόστε σωλήνα κατευθυνόμενου κύματος για μέτρηση.

Βελτιστοποιημένη επιλογή εγκατάστασης

• Μέγεθος κεραίας: όσο μεγαλύτερο είναι το μέγεθος της κεραίας, τόσο μικρότερη είναι η γωνία φασολιών κύματος και η ηχώ του κύματος διακοπής θα είναι ασθενέστερη.
• Ρύθμιση κεραίας: ρυθμίστε την κεραία στη βελτιστοποιημένη θέση μέτρησης.
• Σωλήνας καθοδηγούμενου κύματος: ο σωλήνας καθοδηγούμενου κύματος χρησιμοποιείται για την αποφυγή ηχούς κύματος παρεμβολής.

NYRD803 Εγκατάσταση στο εσωτερικό της δεξαμενής

Τυπική εγκατάσταση:

• Η κεραία δεν μπορεί να γείρει προς τον τοίχο της δεξαμενής.
• Η κεραία κόρνας πρέπει να επεκταθεί έξω από τον βραχύ σωλήνα εγκατάστασης.Διαφορετικά πρέπει να χρησιμοποιηθεί ο σωλήνας επέκτασης της κεραίας.
• Η κεραία της κόρνας πρέπει να ρυθμιστεί ώστε να είναι κάθετη, μην αφήνετε το φασόλι να κατευθύνεται προς το τοίχωμα της δεξαμενής.

Ραντάρ Επίπεδο ΜετρητήςΣυνθήκες μέτρησης

Προσοχή

• Το εύρος μέτρησης μετράει από το σημείο όπου η δέσμη κύματος αγγίζει τον πυθμένα της δεξαμενής, αλλά υπό ειδικές συνθήκες, εάν το κάτω μέρος της δεξαμενής είναι κοίλο ή κωνικό, δεν είναι δυνατό να μετρηθεί όταν η στάθμη του υλικού είναι χαμηλότερη από αυτό το σημείο.
• Εάν το μέσο είναι χαμηλής μέσης ηλεκτρικής σταθεράς, όταν βρίσκεται στη χαμηλή στάθμη υγρού, είναι ορατό στο κάτω μέρος της δεξαμενής, τώρα για να εξασφαλίσετε την ακρίβεια μέτρησης, προτείνουμε να ρυθμίσετε τη θέση cero στη θέση C χαμηλού ύψους.
• Θεωρητικά, είναι δυνατό να φτάσετε στο σημείο αιχμής της κεραίας για μέτρηση, αλλά λαμβάνοντας υπόψη την επίδραση της διάβρωσης και της προσκόλλησης, η τελική τιμή του εύρους μέτρησης πρέπει να είναι στο σημείο 100 mm από το άκρο της κεραίας
• Για προστασία από υπερχείλιση, μπορούμε να ορίσουμε μια ασφαλή απόσταση που προστίθεται στην τυφλή περιοχή.
• Το Υπ.Το εύρος μέτρησης σχετίζεται με την κεραία.
• Κάτω από διαφορετικές συνθήκες συγκέντρωσης, οι αφροί μπορούν να απορροφήσουν και να ανακλάσουν τα μικροκύματα, αλλά υπό ορισμένες συνθήκες, είναι μετρήσιμο.
