Λεπτομέρειες:
|
Μέτρηση της σειράς: | 35m | Ακρίβεια: | < 0=""> |
---|---|---|---|
υλικό περίπτωσης: | θήκη από ανοξείδωτο χάλυβα | Σύνδεση διαδικασίας: | Φλάντζα (προαιρετική), |
Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης | Λειτουργούσα θερμοκρασία: | -40~130℃ |
Παραγωγή σημάτων: | 4-20mA/HART/RS485/Modbus | Πίεση διαδικασίας: | -1~40BAR |
Υψηλό φως: | Πομπός στάθμης ραντάρ SS304,πομπός στάθμης ραντάρ οξέων 24VDC,αισθητήρας στάθμης ραντάρ ραντάρ 24 VDC |

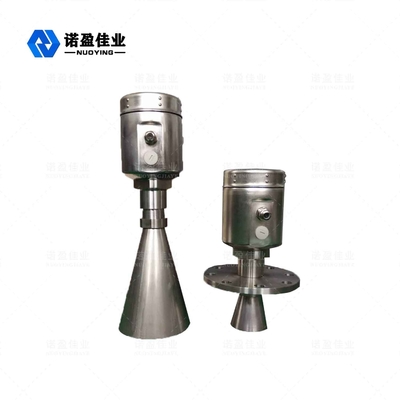

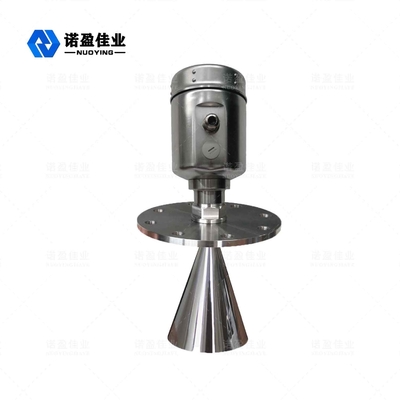

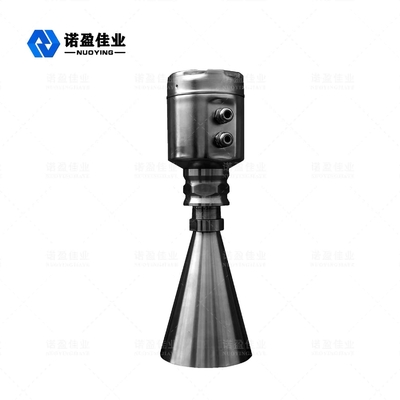

Πομπός επιπέδου μετρητή στάθμης ραντάρ NYRD803 περίβλημα από ανοξείδωτο χάλυβα
Ευφυής μετρητής στάθμης ραντάρ NYRD803
Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή
Παλμοί ενέργειας χαμηλής εκπομπής μέσω πολύ σύντομων συστημάτων κεραίας εκπομπής και λήψης μικροκυμάτων.με την ταχύτητα του φωτός.Ο χρόνος λειτουργίας μπορεί να μετατραπεί στα ηλεκτρονικά στοιχεία των σημάτων στάθμης.Ένας ειδικός χρόνος για μια πολύ σύντομη μέθοδο επέκτασης εξασφαλίζει σταθερές και ακριβείς μετρήσεις.
Ακόμα κι αν η κατάσταση πιο περίπλοκες περιπτώσεις, υπάρχει μια ψευδής ηχώ, με την τελευταία τεχνολογία μικροεπεξεργασίας και το λογισμικό εντοπισμού σφαλμάτων μπορεί να αναλύσει με ακρίβεια την ηχώ σε επίπεδο υλικού.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
Εφαρμογή |
Συνθήκες διεργασίας απλές, υγρό, πολτός, στερεό Παραδείγματα:Δοχείο αποθήκευσης υγρού νερού.Δεξαμενή αποθήκευσης οξέος σόδας.Δεξαμενή ιλύος;Στερεά σωματίδια;Μικρές δεξαμενές |
Εύρος μέτρησης | 35μ |
Υλικό | 304.316 (προαιρετικό) |
Διαδικασία τοποθέτησης | Φλάντζα (προαιρετικό), |
Θερμοκρασία διεργασίας | -40-130℃ |
Πίεση διαδικασίας: | -1~40bar,-0,1~4MPa |
Επαναληψιμότητα | ± 3 mm |
Ακρίβεια | < 0,1% |
Όρια συχνότητας | 6,8 GHz |
Αντιεκκρηκτικοί | EXiaIICT6 |
Βαθμός προστασίας | IP67 |
Έξοδος σήματος | 4-20mA, 4-20mA/HART (Δύο καλώδια/ΤΕΣΣΕΡΑ σύρματα) |
Παροχή ηλεκτρικού ρεύματος | 24 VDC |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Εισαγωγή
Η κεραία λαμβάνει τους ανακλώμενους παλμούς μικροκυμάτων και μεταδίδεται στο ηλεκτρονικό κύκλωμα, ο μικροεπεξεργαστής επεξεργάζεται αυτό το σήμα, αναγνωρίζει τους μικροπαλμούς που παράγονται στην ηχώ της επιφάνειας του υλικού.Σωστή αναγνώριση σήματος ηχούς από το έξυπνο λογισμικό με ακρίβεια χιλιοστού.Η απόσταση D από την επιφάνεια του υλικού και ο χρόνος διαδρομής του παλμού T είναι ανάλογη με:
D=C×T/2
Όπου C είναι η ταχύτητα του φωτός
Επειδή η απόσταση της άδειας δεξαμενής Ε είναι γνωστή, τότε το επίπεδο L είναι:
L=ED
Παραγωγή
Εισαγάγοντας το ύψος E (= μηδέν) της άδειας δεξαμενής, το ύψος της πλήρους δεξαμενής F (= Πλήρης κλίμακα) και ορισμένες εφαρμογές για τη ρύθμιση των παραμέτρων, οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο για τη μέτρηση του περιβάλλοντος.Αντιστοιχεί στην έξοδο 4-20mA.
Ραντάρ Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου
◎ Ο μετρητής στάθμης NYRD803 είναι κατάλληλος για συνεχείς μετρήσεις χωρίς επαφή υγρών, πολτού και σφαιριδίων, διακύμανση πίεσης.την παρουσία αδρανών αερίων και πτητικές καταστάσεις
◎Χρησιμοποιήστε τη μέθοδο μέτρησης παλμών μικροκυμάτων, μπορεί να εργαστεί κανονικά εντός της ζώνης της συχνής βιομηχανίας.Για τη δέσμη χαμηλότερης ενέργειας, μπορεί να εγκατασταθεί σε μια ποικιλία μετάλλων, μη μεταλλικό δοχείο ή σωλήνα, χωρίς να βλάπτει τον άνθρωπο και το περιβάλλον.
Ραντάρ Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης
Περιγραφή εγκατάστασης
Συνιστώμενη απόσταση(1) από τον τοίχο έως το εξωτερικό τοίχωμα του εγκατεστημένου βραχύ σωλήνα:
Εγκατάσταση στο εσωτερικό της δεξαμενής
