Λεπτομέρειες:
|
Μέτρηση της σειράς: | 20m | Παροχή ηλεκτρικού ρεύματος: | 24VDC |
---|---|---|---|
Υλικό: | PFA, PTFE (προαιρετικό) | Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα (προαιρετική), |
υλικό περίπτωσης: | θήκη από ανοξείδωτο χάλυβα | Λειτουργούσα θερμοκρασία: | -40~130℃ |
Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Πίεση διαδικασίας: | -10~40bar |
Υψηλό φως: | NYRD801 ευφυής μετρητής επιπέδων ραντάρ,ανοξείδωτο μετρητών επιπέδων ραντάρ,ευφυής συσκευή αποστολής σημάτων επιπέδων ανοξείδωτου |

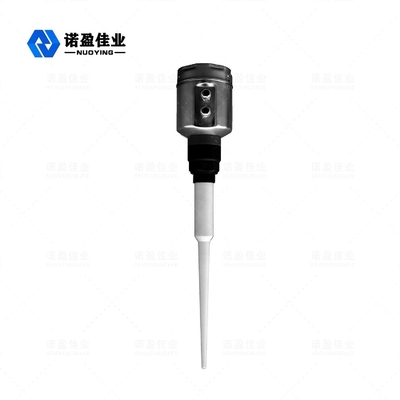

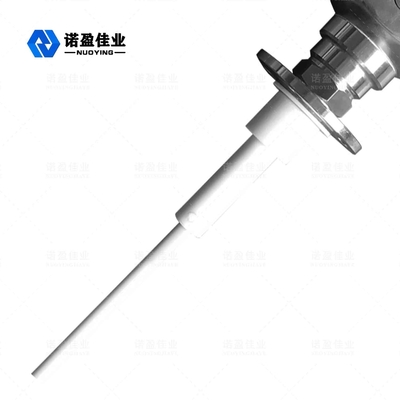

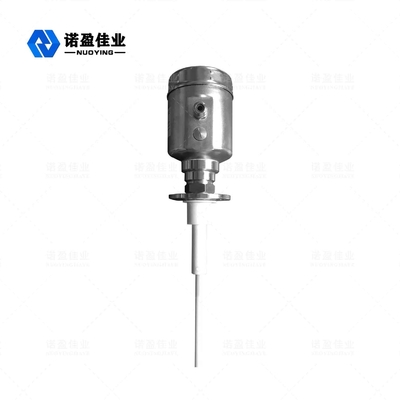

NYRD801 ευφυής μετρητής επιπέδων ραντάρ
Λειτουργούσα αρχή μετρητών επιπέδων ραντάρ
Χαμηλοί ενεργειακοί σφυγμοί εκπομπής μέσω του πολύ κοντού μικροκύματος που διαβιβάζει και που λαμβάνει τα συστήματα κεραιών. με τη ταχύτητα του φωτός. Ο τρέχοντας χρόνος μπορεί να μετατραπεί στα ηλεκτρονικά συστατικά των σημάτων επιπέδων. Ένας ειδικός χρόνος για μια πολύ σύντομη μέθοδο επέκτασης εξασφαλίζει σταθερές και ακριβείς μετρήσεις.
Ακόμα κι αν οι πιό σύνθετες περιπτώσεις όρου, υπάρχει μια ψεύτικη ηχώ, με το πιό πρόσφατοτο micro-processing το λογισμικό τεχνολογίας και διόρθωσης μπορεί ακριβώς να αναλύσει την υλική ηχώ επιπέδων.
Εισαγωγή
Η κεραία λαμβάνει τους απεικονισμένους σφυγμούς μικροκυμάτων και διαβιβασθείς στο ηλεκτρονικό κύκλωμα, οι διαδικασίες μικροεπεξεργαστών αυτό το σήμα, προσδιορίζουν τους μικροϋπολογιστής-σφυγμούς που παράγονται στην ηχώ υλικής επιφάνειας. Σωστή αναγνώριση σημάτων ηχούς το ευφυές λογισμικό που ολοκληρώνεται από μέχρι την ακρίβεια χιλιοστόμετρου. Η απόσταση Δ από την υλική επιφάνεια και το χρόνο Τ ταξιδιού σφυγμού είναι ανάλογη προς:
D=C×T/2
Όπου το Γ είναι η ταχύτητα του φωτός
Επειδή η απόσταση της κενής δεξαμενής Ε είναι γνωστή, κατόπιν το επίπεδο Λ είναι:
L=E-D
Παραγωγή
Με την είσοδο του ύψους Ε (= μηδέν) της κενής δεξαμενής, του πλήρους ύψους Φ δεξαμενών (= σύνολο - κλίμακα) και μερικών εφαρμογών για να τεθούν οι παράμετροι, οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο για να μετρήσουν το περιβάλλον. Αντιστοιχεί στην παραγωγή 4-20mA.
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ
Εφαρμογή |
Απλό, διαβρωτικό υγρό όρων διαδικασίας, πηλός, στερεό παραδείγματα: Υγρή δεξαμενή αποθήκευσης νερού Όξινη δεξαμενή αποθήκευσης σόδας Δεξαμενή πηλού Στερεά μόρια Μικρές δεξαμενές |
Μέτρηση της σειράς | 20m |
Υλικό | PFA, PTFE (προαιρετικό) |
Διαδικασία συναρμολογήσεων | Νήμα βιδών, φλάντζα (προαιρετική), |
Θερμοκρασία διαδικασίας | -40-130℃ |
Presure διαδικασίας: | -1~20bar, - 0.1~2MPa |
Επανάληψη | ± 3mm |
Ακρίβεια | < 0=""> |
Όρια ποσοστού συχνότητας | 6.8GHz |
Explosionproof | EXiaIICT6 |
Βαθμός προστασίας | IP67 |
Παραγωγή σημάτων | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) |
Παροχή ηλεκτρικού ρεύματος | 24VDC |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
Χαρακτηριστικά σχεδιασμού μετρητών επιπέδων ραντάρ
◎NYRD801 του επιπέδου ο μετρητής είναι κατάλληλος για τις συνεχείς μετρήσεις μη-επαφών των υγρών, του πηλού και των σβόλων, παραλλαγή πίεσης η παρουσία αδρανών αερίων και πτητικών καταστάσεων
◎Η μέθοδος μέτρησης σφυγμού μικροκυμάτων χρήσης, αυτό μπορεί να εργαστεί κανονικά μέσα στη ζώνη της συχνής βιομηχανίας. Για τη χαμηλότερη ενέργεια η ακτίνα, μπορεί να εγκατασταθεί σε ποικίλο μέταλλο, μη μεταλλικό εμπορευματοκιβώτιο ή σωλήνα, καμία ζημιά στους ανθρώπους και το περιβάλλον.
Απαιτήσεις εγκατάστασης μετρητών επιπέδων ραντάρ
Εγκατάσταση μέσα στη δεξαμενή
Βελτιστοποιημένη επιλογή εγκαταστάσεων
NYRD801 εγκατάσταση μέσα στη δεξαμενή
Τυποποιημένη εγκατάσταση:
