Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 30m | Φάσμα συχνότητας: | 6.8GHz |
|---|---|---|---|
| Υλικό: | 304,316 (προαιρετικός) | Σύνδεση διαδικασίας: | Φλάντζα (προαιρετική), |
| Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης | Λειτουργούσα θερμοκρασία: | -40~130℃ |
| Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Τυπικές Εφαρμογές: | Μέτρηση επιπέδων του μέσου υγρού, σκόνης και μορίων |
| Υψηλό φως: | συσκευή αποστολής σημάτων επιπέδων 35m ευφυής,Ευφυής συσκευή αποστολής σημάτων 316 SS επιπέδων,Μέσος αισθητήρας επιπέδων ραντάρ μορίων |
||

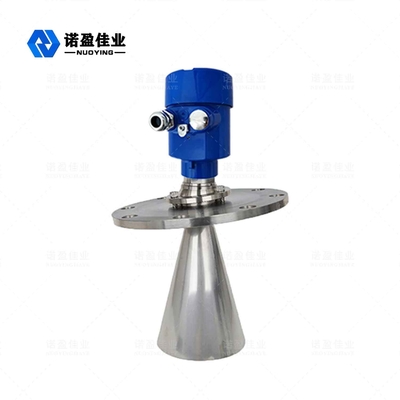

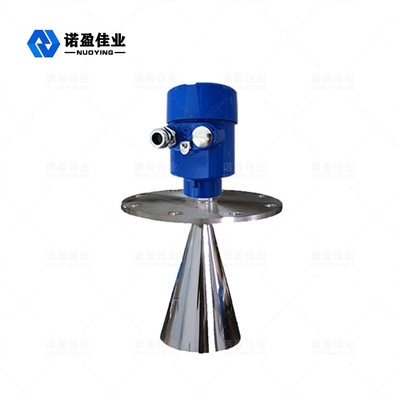

Ευφυής μετρητής στάθμης ραντάρ NYRD803
Ο μετρητής στάθμης ραντάρ υιοθετεί τη μέθοδο μέτρησης παλμών μικροκυμάτων και μπορεί να είναι κανονικός στο εύρος της βιομηχανικής ζώνης συχνοτήτων, ενέργεια χαμηλής δέσμης, μπορεί να εγκατασταθεί σε διάφορα μεταλλικά, μη μεταλλικά δοχεία ή αγωγούς, υγρό, πολτό και σωματιδιακό επίπεδο υλικού μη - συνεχής μέτρηση επαφής.Κατάλληλο για σκόνη, θερμοκρασία, αλλαγή πίεσης, αδρανές αέριο και ατμό.Ο μετρητής στάθμης ραντάρ δεν βλάπτει το ανθρώπινο σώμα και το περιβάλλον, αλλά έχει επίσης τα πλεονεκτήματα ότι δεν επηρεάζεται από την αναλογία του μέσου, δεν επηρεάζεται από την αλλαγή της διηλεκτρικής σταθεράς και δεν χρειάζεται επιτόπια ρύθμιση.Είναι μια πολύ καλή επιλογή είτε για βιομηχανικές ανάγκες, είτε για συνεκτίμηση οικονομικών οφελών στους πελάτες.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
| Εφαρμογή |
Συνθήκες διεργασίας απλές, Υγρό, πολτός, στερεό Παραδείγματα:Δοχείο αποθήκευσης υγρού νερού.Δεξαμενή αποθήκευσης οξέος σόδας.Δεξαμενή ιλύος;Στερεά σωματίδια;Μικρές δεξαμενές |
| Εύρος μέτρησης | 35μ |
| Υλικό | 304.316 (προαιρετικό) |
| Διαδικασία τοποθέτησης | Φλάντζα (προαιρετικό), |
| Θερμοκρασία διεργασίας | -40-130℃ |
| Πίεση διαδικασίας: | -1~40bar,-0,1~4MPa |
| Επαναληψιμότητα | ± 3 mm |
| Ακρίβεια | < 0,1% |
| Όρια συχνότητας | 6,8 GHz |
| Αντιεκκρηκτικοί | EXiaIICT6 |
| Βαθμός προστασίας | IP67 |
| Έξοδος σήματος | 4-20mA, 4-20mA/HART (Δύο καλώδια/ΤΕΣΣΕΡΑ σύρματα) |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή
Παλμοί ενέργειας χαμηλής εκπομπής μέσω πολύ σύντομων συστημάτων κεραίας εκπομπής και λήψης μικροκυμάτων.με την ταχύτητα του φωτός.Ο χρόνος λειτουργίας μπορεί να μετατραπεί στα ηλεκτρονικά στοιχεία των σημάτων στάθμης.Ένας ειδικός χρόνος για μια πολύ σύντομη μέθοδο επέκτασης εξασφαλίζει σταθερές και ακριβείς μετρήσεις.
Ακόμα κι αν η κατάσταση πιο περίπλοκες περιπτώσεις, υπάρχει μια ψευδής ηχώ, με την τελευταία τεχνολογία μικροεπεξεργασίας και το λογισμικό εντοπισμού σφαλμάτων μπορεί να αναλύσει με ακρίβεια την ηχώ σε επίπεδο υλικού.
Ραντάρ Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης
Περιγραφή εγκατάστασης
Συνιστώμενη απόσταση(1) από τον τοίχο έως το εξωτερικό τοίχωμα του εγκατεστημένου βραχύ σωλήνα:
Βελτιστοποιημένη επιλογή εγκατάστασης
NYRD803 Εγκατάσταση στο εσωτερικό της δεξαμενής
Τυπική εγκατάσταση:
