Λεπτομέρειες:
|
Μέτρηση της σειράς: | 30m | Τύπος κεραιών: | κεραία υψηλής θερμοκρασίας και υψηλών καλωδίων |
---|---|---|---|
Δειγματοληψία: | ηχώ 55 δείγματα/s | Σύνδεση διαδικασίας: | Εγκατάσταση φλαντζών (προαιρετική) |
Επίπεδα έκρηξης: | EXiaIICT6 | Λειτουργούσα θερμοκρασία: | -40~500℃ |
Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Πίεση διαδικασίας: | -0.1-4MPa, -1~40BAR |
Υψηλό φως: | 1.8GHz καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ κυμάτων,30m καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ κυμάτων,30m καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων κυμάτων |

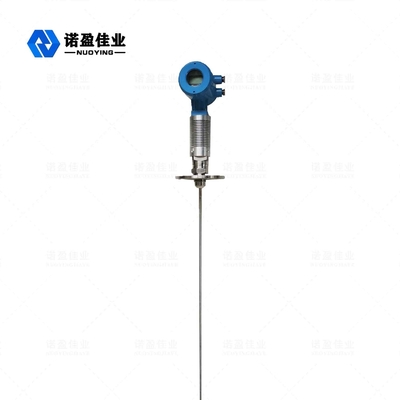

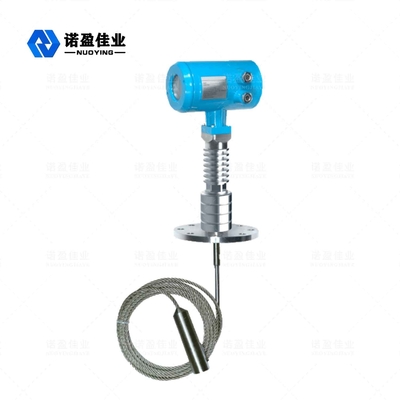

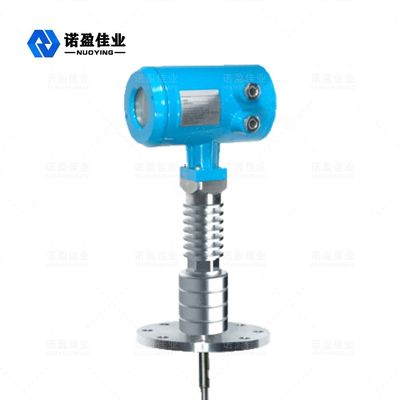

NYRD705 Κατευθυνόμενο κύμα 1,8 GHz Ραντάρ Επίπεδο Μετρητής

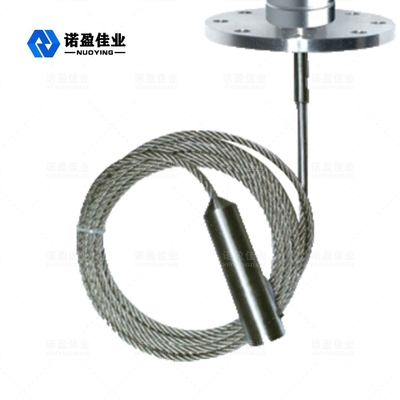

Ο μετρητής στάθμης ραντάρ κατευθυνόμενου κύματος είναι ένας μετρητής στάθμης που βασίζεται στην αρχή της ανάκλασης του πεδίου χρόνου (TDR).Ο ηλεκτρομαγνητικός παλμός του μετρητή στάθμης ραντάρ διαδίδεται κατά μήκος του χαλύβδινου καλωδίου ή του καθετήρα με την ταχύτητα του φωτός.Μέρος του παλμού του μετρητή στάθμης ανακλάται για να σχηματίσει μια ηχώ και να επιστρέψει στον πομπό παλμών κατά μήκος της ίδιας διαδρομής.Η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι ανάλογη του χρόνου διάδοσης του παλμού κατά τη διάρκεια αυτής της περιόδου και υπολογίζεται το ύψος της στάθμης του υγρού.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
Παράμετροι |
Συχνότητα: 100MHZ-1,8GHZ Εύρος μέτρησης:-καλώδιο:0-30m;ράβδος, ομοαξονική :0-6μ Επαναληψιμότητα: ± 3mm Ανάλυση: 1mm Δειγματοληψία: echo 55 δείγματα / s Ταχύτητα απόκρισης: 0,2 S (ανάλογα με την πραγματική χρήση) Σήμα ρεύματος εξόδου: 4-20 mA Ακρίβεια: <0,1% |
Διεπαφή επικοινωνίας | Πρωτόκολλο επικοινωνίας HART |
Σύνδεση διαδικασίας |
G1-1/2 Φλάντζα DN50, DN80, DN100, DN150 |
Πίεση διαδικασίας | -1 ~ 40 bar |
Εξουσία |
Ισχύς: 24VDC (± 10%), τάση κυματισμού: 1Vpp Κατανάλωση ρεύματος: μέγιστη 22,5 mA |
Περιβαλλοντικές συνθήκες | θερμοκρασία -40 ℃ ~ +80 ℃ |
Βαθμός προστασίας κατοικίας | IP68 |
Επίπεδα έκρηξης | EXiaIICT6 |
Τροφοδοτικό οργάνων και καλώδιο εξόδου σήματος |
Κοινή χρήση θωρακισμένου καλωδίου δύο πυρήνων Είσοδος καλωδίου: 2 M20 × 1,5 (η διάμετρος των καλωδίων 5 - 9 mm) |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή
Το Guided Wave Radar είναι το είδος οργάνου μέτρησης που βασίζεται στην αρχή του ταξιδιού στο χρόνο.Το κύμα ραντάρ ταξιδεύει με την ταχύτητα του φωτός και ο χρόνος λειτουργίας του μπορεί να μετατραπεί σε σήμα στάθμης από τα ηλεκτρονικά εξαρτήματα.Ο αισθητήρας εκπέμπει παλμούς υψηλής συχνότητας που εξαπλώνονται κατά μήκος του καλωδίου και οι παλμοί ανακλώνται όταν συναντούν την επιφάνεια του υλικού και λαμβάνονται από τον δέκτη μέσα στο μετρητή.Στη συνέχεια, το σήμα απόστασης μετατρέπεται στο σήμα στάθμης.
Εισαγωγή
Το ανακλώμενο σήμα παλμού μεταφέρεται κατά μήκος του καλωδίου πίσω στο ηλεκτρονικό κύκλωμα του μετρητή και ο μικροεπεξεργαστής επεξεργάζεται αυτό το σήμα για να αναγνωρίσει την ηχώ που παράγεται από τους παλμούς μικροκυμάτων στην επιφάνεια του υλικού.Η αναγνώριση του σωστού σήματος ηχούς γίνεται από το έξυπνο λογισμικό.Η απόσταση D από την επιφάνεια του υλικού είναι ανάλογη με τη χρονική διαδρομή T του παλμού:
D=C×T/2
όπου C είναι η ταχύτητα του φωτός
Καθώς είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο L είναι:
L=ED
Παραγωγή
Ρυθμίστε ανάλογα το ύψος της άδειας δεξαμενής E (= το σημείο μηδέν), το ύψος της πλήρους δεξαμενής F (= η πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής.Οι παράμετροι εφαρμογής θα κάνουν αυτόματα το όργανο να προσαρμοστεί στο περιβάλλον μέτρησης, που αντιστοιχεί στην έξοδο 4 ~ 20 mA.
Ραντάρ Επίπεδο ΜετρητήςΗλεκτρικές συνδέσεις
◎ Τάση τροφοδοσίας
(4 ~ 20) mA/HART (Δίσυρμα)
Το τροφοδοτικό και το σήμα ρεύματος εξόδου μοιράζονται ένα θωρακισμένο καλώδιο δύο πυρήνων.Ανατρέξτε στα τεχνικά δεδομένα για το συγκεκριμένο εύρος τάσης τροφοδοσίας.Για τον εγγενώς ασφαλή τύπο, πρέπει να προστεθεί ένα φράγμα ασφαλείας μεταξύ του τροφοδοτικού και του οργάνου.
(4~20)mA/HART(τετράσυρμα)
Το τροφοδοτικό και το σήμα ρεύματος διαχωρίζονται και το καθένα χρησιμοποιεί ένα θωρακισμένο καλώδιο δύο πυρήνων.Ανατρέξτε στα τεχνικά δεδομένα για το συγκεκριμένο εύρος τάσης τροφοδοσίας.
RS485/Modbus
Το τροφοδοτικό και το σήμα Modbus διαχωρίζονται και το καθένα χρησιμοποιεί ένα θωρακισμένο καλώδιο δύο πυρήνων.Για συγκεκριμένο εύρος τάσης τροφοδοσίας, δείτε τεχνικά στοιχεία.
