Λεπτομέρειες:
|
Μέτρηση της σειράς: | 6m | Παροχή ηλεκτρικού ρεύματος: | 24VDC |
---|---|---|---|
Υλικό: | 304,316L (προαιρετικός) | Τοποθετώντας μέθοδος: | μοντάρισμα φλαντζών ή μοντάρισμα νημάτων |
Βαθμός προστασίας: | Όργανο IP67 επίδειξης | Λειτουργούσα θερμοκρασία: | -40~130℃, - 40~250℃ |
Παραγωγή σημάτων: | 4-20mA/HART/RS485/Modbus | Συχνότητα: | 100MHZ-1.8GHZ |
Υψηλό φως: | 24VDC GWR Level Transmitter,GWR Level Transmitter 4-20mA,GWR In line transmitter |

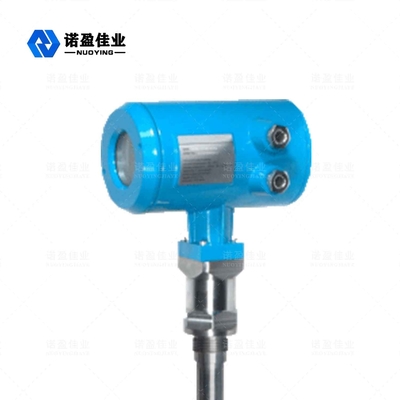

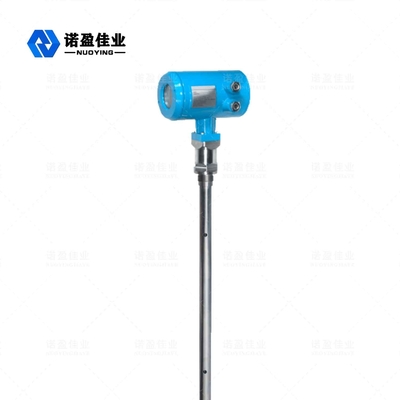

NYRD704 Κατευθυνόμενο κύμα 1,8 GHz Ραντάρ Επίπεδο Μετρητής
Ο μετρητής στάθμης ραντάρ κατευθυνόμενου κύματος είναι ένας μετρητής στάθμης που βασίζεται στην αρχή της ανάκλασης του πεδίου χρόνου (TDR).Ο ηλεκτρομαγνητικός παλμός του μετρητή στάθμης ραντάρ διαδίδεται κατά μήκος του χαλύβδινου καλωδίου ή του καθετήρα με την ταχύτητα του φωτός.Μέρος του παλμού του μετρητή στάθμης ανακλάται για να σχηματίσει μια ηχώ και να επιστρέψει στον πομπό παλμών κατά μήκος της ίδιας διαδρομής.Η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι ανάλογη του χρόνου διάδοσης του παλμού κατά τη διάρκεια αυτής της περιόδου και υπολογίζεται το ύψος της στάθμης του υγρού.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
Παράμετροι |
Συχνότητα: 100MHZ-1,8GHZ Εύρος μέτρησης:-καλώδιο:0-30m;ράβδος, ομοαξονική :0-6μ Επαναληψιμότητα: ± 3mm Ανάλυση: 1mm Δειγματοληψία: echo 55 δείγματα / s Ταχύτητα απόκρισης: 0,2 S (ανάλογα με την πραγματική χρήση) Σήμα ρεύματος εξόδου: 4-20 mA Ακρίβεια: <0,1% |
Διεπαφή επικοινωνίας | Πρωτόκολλο επικοινωνίας HART |
Σύνδεση διαδικασίας |
G1-1/2 Φλάντζα DN50, DN80, DN100, DN150 |
Πίεση διαδικασίας | -1 ~ 40 bar |
Εξουσία |
Ισχύς: 24VDC (± 10%), τάση κυματισμού: 1Vpp Κατανάλωση ρεύματος: μέγιστη 22,5 mA |
Περιβαλλοντικές συνθήκες | θερμοκρασία -40 ℃ ~ +80 ℃ |
Βαθμός προστασίας κατοικίας | IP68 |
Επίπεδα έκρηξης | EXiaIICT6 |
Τροφοδοτικό οργάνων και καλώδιο εξόδου σήματος |
Κοινή χρήση θωρακισμένου καλωδίου δύο πυρήνων Είσοδος καλωδίου: 2 M20 × 1,5 (η διάμετρος των καλωδίων 5 - 9 mm) |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Ραντάρ Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης
Οδηγός εγκατάστασης
Ο ακόλουθος οδηγός εγκατάστασης είναι κατάλληλος για αυτόν των ανιχνευτών καλωδίων και ράβδων για τη μέτρηση στερεών σωματιδίων και υγρού.Ο ομοαξονικός σωληνωτός καθετήρας εφαρμόζεται μόνο στο υγρό αντικείμενο.
Θέση εγκατάστασης:
Προσπαθήστε να μείνετε μακριά από την έξοδο και την είσοδο.
Ο μετρητής δεν πρέπει να αγγίζει το εσωτερικό τοίχωμα της δεξαμενής για μεταλλικές και πλαστικές δεξαμενές.Εάν πρόκειται για μεταλλική δεξαμενή, ο μετρητής στάθμης υλικού δεν πρέπει να εγκατασταθεί στο κέντρο της δεξαμενής.
Προτείνεται η τοποθέτηση στο 1/4 της διαμέτρου του σιλό.
Οι ανιχνευτές τύπων καλωδίων ή ράβδων πρέπει να κρατούν απόσταση από το τοίχωμα της δεξαμενής τουλάχιστον 30 cm.
Ο πυθμένας του ανιχνευτή πρέπει να είναι περίπου 30 mm από τον πυθμένα της δεξαμενής.
Ο καθετήρας πρέπει να διατηρεί απόσταση τουλάχιστον 200 mm από τα εμπόδια μέσα στη δεξαμενή.
Ο αισθητήρας μπορεί να εγκατασταθεί στο κέντρο της κορυφής της δεξαμενής, εάν το κάτω μέρος του δοχείου είναι κώνος, οπότε η μέτρηση μπορεί να μεταφερθεί στον πυθμένα της δεξαμενής.
Η εικόνα στα δεξιά δείχνει το διάγραμμα εγκατάστασης ραντάρ τύπου ράβδου, που χρησιμοποιείται κυρίως για τη μέτρηση της στάθμης του υγρού.
Χαρακτηριστικό γνώρισμαμικρό:
Μπορεί να μετρήσει ένα υλικό του οποίου η διηλεκτρική σταθερά είναι μεγαλύτερη ή ίση με 1,4.
Γενικά χρησιμοποιείται για τη μέτρηση του υλικού του οποίου το ιξώδες είναι μικρότερο ή ίσο με 500cst και λιγότερο πιθανό να προκαλέσει πρόσφυση.
Η μέγιστη εμβέλεια του ραντάρ τύπου ράβδου μπορεί να φτάσει τα 6 μέτρα.
Έχουν ισχυρή ανασταλτική ικανότητα στον ατμό και τον αφρό, ώστε να μην επηρεάζεται η μέτρηση.
Η μέθοδος μέτρησης με διπλή ράβδο μπορεί να χρησιμοποιηθεί για το υγρό υλικό του οποίου η διηλεκτρική σταθερά είναι σχετικά μικρή, προκειμένου να εξασφαλιστεί η καλή ακρίβεια μέτρησης.
Η δύναμη έλξης προς τα κάτω που εφαρμόζεται στο καλώδιο
Κατά τη φόρτιση και την εκφόρτιση, το υλικό θα δημιουργήσει δύναμη έλξης προς τα κάτω στο καλώδιο, η οποία καθορίζεται από τους ακόλουθους παράγοντες:
Οδηγός εγκατάστασης για μέτρηση υγρού
Ο παρακάτω οδηγός εγκατάστασης ισχύει για αισθητήρες τύπου ράβδου και καλωδίου.Η μέτρηση του σωληνωτού καθετήρα δεν σχετίζεται με τη μέθοδο εγκατάστασης.
Εμπόδια μέσα στη δεξαμενή
Αφαίρεση παρεμβολών
Υγρή τυπική εγκατάσταση

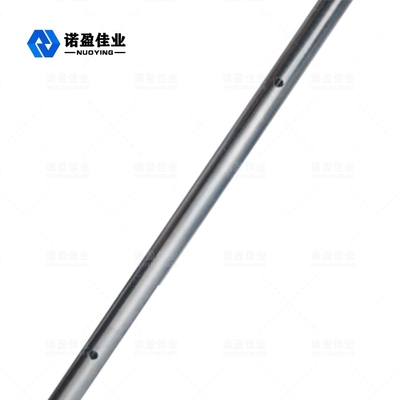

Ο σωληνωτός καθετήρας είναι η καλύτερη λύση για το μέσο του οποίου το ιξώδες είναι μικρότερο ή ίσο με 500cst και το οποίο δεν είναι εύκολο να προσκολληθεί.Τα χαρακτηριστικά είναι τα εξής:
