Πομπός στάθμης ραντάρ κατευθυνόμενου κύματος ανάλυσης 1mm Χαμηλό διηλεκτρικό

Πιστοποίηση
Κίνα Xi 'an West Control Internet Of Things Technology Co., Ltd. Πιστοποιήσεις
Κίνα Xi 'an West Control Internet Of Things Technology Co., Ltd. Πιστοποιήσεις
Είμαι Online Chat Now

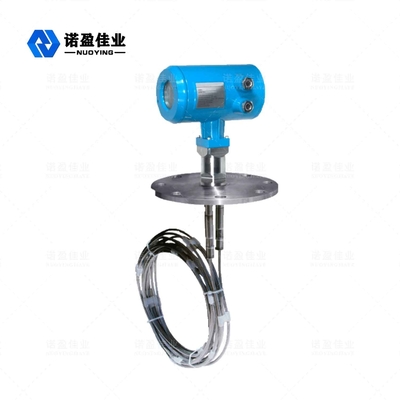

Πομπός στάθμης ραντάρ κατευθυνόμενου κύματος ανάλυσης 1mm Χαμηλό διηλεκτρικό

Πομπός στάθμης ραντάρ κατευθυνόμενου κύματος ανάλυσης 1mm Χαμηλό διηλεκτρικό
Πομπός στάθμης ραντάρ κατευθυνόμενου κύματος ανάλυσης 1mm Χαμηλό διηλεκτρικό Πομπός στάθμης ραντάρ κατευθυνόμενου κύματος ανάλυσης 1mm Χαμηλό διηλεκτρικό

Μεγάλες Εικόνας :  Πομπός στάθμης ραντάρ κατευθυνόμενου κύματος ανάλυσης 1mm Χαμηλό διηλεκτρικό

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NUOYINGJIAYE
Πιστοποίηση: Explosion-proof certificate
Αριθμό μοντέλου: NYRD703
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: $450 to $2000
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης: 1-3 ημέρες εργασίας
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: προ μήνας 1000 PC

Πομπός στάθμης ραντάρ κατευθυνόμενου κύματος ανάλυσης 1mm Χαμηλό διηλεκτρικό

περιγραφή
Μέτρηση της σειράς: 30m Παροχή ηλεκτρικού ρεύματος: 24VDC
Υλικό: 304,316L (προαιρετικός) Σύνδεση διαδικασίας: Φλάντζα (προαιρετική),
Ακρίβεια: <0> Λειτουργούσα θερμοκρασία: -40~130℃

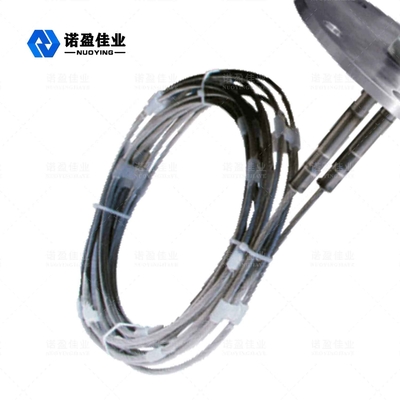

Επανάληψη: ± 3mm Τύπος κεραιών: διπλή κεραία καλωδίων
Υψηλό φως:

1mm καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ κυμάτων

,

χαμηλός διηλεκτρικός συσκευών αποστολής σημάτων επιπέδων ραντάρ

,

συσκευή αποστολής σημάτων επιπέδων 1mm GWR

NYRD703 1.8GHz καθοδήγησε τη μέτρηση συσκευών αποστολής σημάτων επιπέδων μετρητών επιπέδων ραντάρ κυμάτων των χαμηλών μέσων διηλεκτρικής σταθεράς

Καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων NYRD703 1.8GHz

Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων είναι ένας μετρητής επιπέδων βασισμένος στην αρχή της αντανάκλασης χρονικών περιοχών (TDR). Ο ηλεκτρομαγνητικός σφυγμός του ισόπεδου μετρητή ραντάρ διαδίδει κατά μήκος του καλωδίου ή του ελέγχου χάλυβα στη ταχύτητα του φωτός. Μέρος του σφυγμού του μετρητή επιπέδων απεικονίζεται για να διαμορφώσει μια ηχώ και να επιστρέψει στη συσκευή αποστολής σημάτων σφυγμού κατά μήκος της ίδιας πορείας. Η απόσταση μεταξύ της συσκευής αποστολής σημάτων και της επιφάνειας του μετρημένου μέσου είναι ανάλογη προς το χρόνο διάδοσης του σφυγμού κατά τη διάρκεια εκείνης της περιόδου, και το υγρό ύψος επιπέδων υπολογίζεται.

Τεχνική παράμετρος μετρητών επιπέδων ραντάρ

Παράμετροι

Συχνότητα: 100MHZ-1.8GHZ

Μέτρηση της σειράς: - καλώδιο: 030m ράβδος, ομοαξονική: 06m

Επανάληψη: ± 3mm

Ψήφισμα: 1mm

Δειγματοληψία: ηχώ 55 δείγματα/s

Ταχύτητα απάντησης: 0.2S (ανάλογα με την πραγματική χρήση)

Σήμα ρευμάτων παραγωγής: 4-20mA

Ακρίβεια: <0>

Διεπαφή επικοινωνίας Πρωτόκολλο επικοινωνίας ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ
Σύνδεση διαδικασίας

G1-1/2

Φλάντζα DN50, DN80, DN100, DN150

Πίεση διαδικασίας -1 ~ 40bar
Δύναμη

Δύναμη: 24VDC (± 10%), τάση κυματισμών: 1Vpp

Κατανάλωση ισχύος: ανώτατο 22.5mA

Περιβαλλοντικές συνθήκες θερμοκρασία -40 ℃ ~ +80 ℃
Βαθμός προστασίας κατοικίας IP68
Επίπεδα έκρηξης EXiaIICT6
Παροχή ηλεκτρικού ρεύματος ενοργάνωσης και σύνδεση καλωδίων παραγωγής σημάτων

Διανομή ενός προστατευμένου δύο-πυρήνας καλωδίου

Είσοδος καλωδίων: 2 M20 × 1,5 (η διάμετρος καλωδίων 5 - 9mm)

Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!

Λειτουργούσα αρχή μετρητών επιπέδων ραντάρ

Το καθοδηγημένο ραντάρ κυμάτων είναι το είδος οργάνου μέτρησης που είναι βασισμένο στην αρχή του χρονικού ταξιδιού. Τα ταξίδια κυμάτων ραντάρ στη ταχύτητα του φωτός, και ο τρέχοντας χρόνος του μπορούν να μετατραπούν σε ένα σήμα επιπέδων από τα ηλεκτρονικά συστατικά. Ο έλεγχος εκπέμπει τους υψηλής συχνότητας σφυγμούς που διαδίδουν κατά μήκος του καλωδίου, και οι σφυγμοί απεικονίζονται πίσω όταν αντιμετωπίζουν την υλική επιφάνεια και που λαμβάνουν από το δέκτη μέσα στο μετρητή. Το σήμα απόστασης μετατρέπεται έπειτα στο σήμα επιπέδων.

Απαιτήσεις εγκατάστασης μετρητών επιπέδων ραντάρ

Σειρά μέτρησης

Η τυφλή περιοχή αναφέρεται στην ελάχιστη απόσταση μεταξύ του πιό υψηλού επιπέδου της υλικής επιφάνειας και του σημείου αναφοράς μέτρησης.

Η κατώτατη τυφλή περιοχή αναφέρεται στην απόσταση κοντά στο κατώτατο σημείο καλωδίων που δεν μπορεί να μετρηθεί ακριβώς.

Η αποτελεσματική απόσταση είναι αυτή μεταξύ της τοπ τυφλής περιοχής και της κατώτατης τυφλής περιοχής.

Σημείωση: Μόνο όταν το υλικό επίπεδο είναι μεταξύ στις τυφλές περιοχές κορυφών και κατώτατων σημείων μπορεί μια αξιόπιστη μέτρηση του υλικού επιπέδου να εγγυηθεί.

Οδηγός εγκατάστασης

Ο ακόλουθος οδηγός εγκαταστάσεων είναι κατάλληλος για αυτόν των ελέγχων καλωδίων και ράβδων για τη μέτρηση των στερεών μορίων και του υγρού. Ο ομοαξονικός σωληνοειδής έλεγχος εφαρμόζεται μόνο στο υγρό αντικείμενο.

Πομπός στάθμης ραντάρ κατευθυνόμενου κύματος ανάλυσης 1mm Χαμηλό διηλεκτρικό 0

Θέση εγκατάστασης:

Προσπαθήστε να μείνετε μακρυά από την έξοδο και τον κολπίσκο.

Ο μετρητής δεν πρέπει να αγγίξει τον εσωτερικό τοίχο δεξαμενών για τις δεξαμενές μετάλλων και τις πλαστικές δεξαμενές. Εάν είναι μια δεξαμενή μετάλλων, ο υλικός μετρητής επιπέδων δεν πρέπει να εγκατασταθεί στο κέντρο της δεξαμενής.

Προτείνεται να εγκαταστήσει στο 1/4 της διαμέτρου σιλό.

Οι έλεγχοι των τύπων καλωδίων ή ράβδων πρέπει να κρατήσουν μια απόσταση μακρυά από τον τοίχο δεξαμενών περισσότερο από 30cm.

Το κατώτατο σημείο ελέγχων πρέπει να είναι περίπου 30mm στο κατώτατο σημείο δεξαμενών.

Ο έλεγχος πρέπει να κρατήσει μια απόσταση περισσότερο από 200mm από τα εμπόδια μέσα στη δεξαμενή.

Ο αισθητήρας μπορεί να εγκατασταθεί στο κέντρο της κορυφής δεξαμενών, εάν το κατώτατο σημείο του εμπορευματοκιβωτίου είναι ένας κώνος, έτσι η μέτρηση μπορεί να ληφθεί στο κατώτατο σημείο δεξαμενών.

Η εικόνα στο δικαίωμα παρουσιάζει διάγραμμα εγκαταστάσεων ραντάρ ράβδος-τύπων, που χρησιμοποιείται κυρίως για την υγρή μέτρηση επιπέδων.

Η δύναμη κάτω-τραβήγματος ίσχυσε για το καλώδιο

Όταν χρεώνοντας και εκφορτίζοντας, το υλικό θα παραγάγει το κάτω-τράβηγμα της δύναμης στο καλώδιο, το οποίο καθορίζεται από τους ακόλουθους παράγοντες:

  • μήκος καλωδίων
  • υλική πυκνότητα
  • διάμετρος δεξαμενών
  • διάμετρος καλωδίων

Οδηγός εγκατάστασης για την υγρή μέτρηση

Ο οδηγός εγκαταστάσεων ισχύει κατωτέρω για τους ελέγχους ράβδων και καλώδιο-τύπων. Η σωληνοειδής μέτρηση ελέγχων δεν συσχετίζεται με τη μέθοδο εγκαταστάσεων.

Θέση εγκατάστασης

  • Η απόσταση στον τοίχο δεξαμενών προτείνεται ως 1/6 ~ 1/4 της διαμέτρου δεξαμενών (300mm τουλάχιστον, 400mm τουλάχιστον για τη συγκεκριμένη δεξαμενή)
  • Μην εγκαταστήστε στο κέντρο δεξαμενών μετάλλων
  • Μην εγκαταστήστε στην έξοδο
  • Θυμηθείτε ότι το κατώτατο σημείο ελέγχων πρέπει να κρατήσει μια απόσταση μεγαλύτερη από 30mm όταν επίλεκτο το μήκος ελέγχων.
  • Δώστε προσοχή στη μέση θερμοκρασία.

Εμπόδια μέσα στη δεξαμενή

  • Ο έλεγχος πρέπει να κρατήσει μια απόσταση περισσότερο από 200mm μακρυά από τα εμπόδια.

Αφαίρεση παρέμβασης

  • Καταστολή παρέμβασης: Το λογισμικό θα μπορούσε να καταστείλει την ηχώ παρέμβασης, ώστε να επιτευχθεί η ιδανική επίδραση της μέτρησης.
  • Η παράκαμψη, οι σωλήνες οδηγών κυμάτων ή οι σωλήνες θα μπορούσαν να χρησιμοποιηθούν για να καταστείλουν την παρέμβαση όταν το ιξώδες δεν είναι μεγαλύτερο από 500cst.
