Λεπτομέρειες:
|
Μέτρηση της σειράς: | 6m | Ακρίβεια: | <0> |
---|---|---|---|
Υλικό: | 304,316L (προαιρετικός) | Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα (προαιρετική), |
Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης | Περιβαλλοντικές συνθήκες: | θερμοκρασία -40 ℃ ~ +80 ℃ |
Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Ταχύτητα απάντησης: | : 0.2S (ανάλογα με την πραγματική χρήση) |

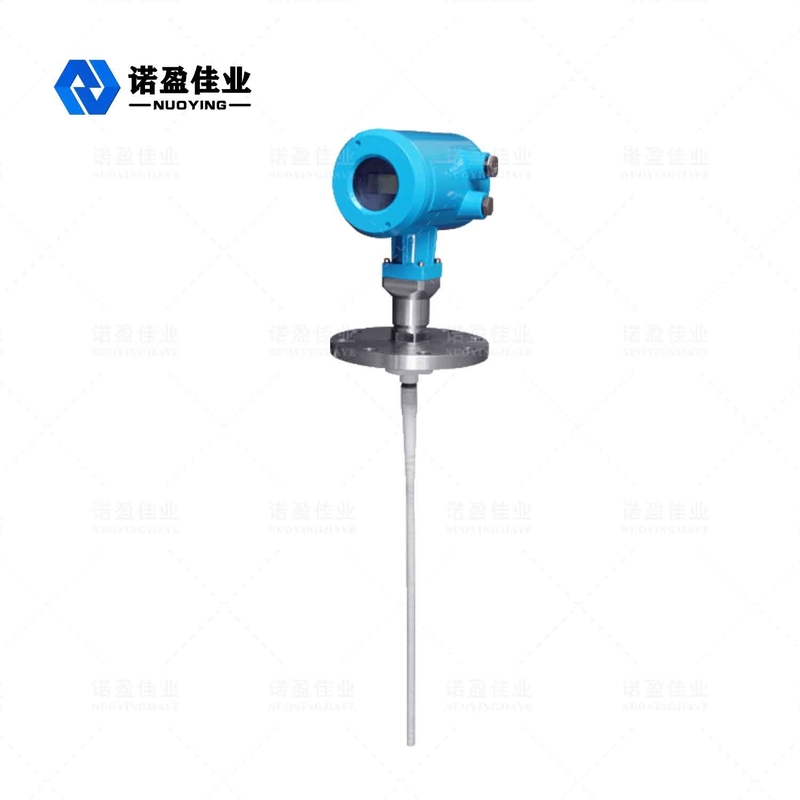

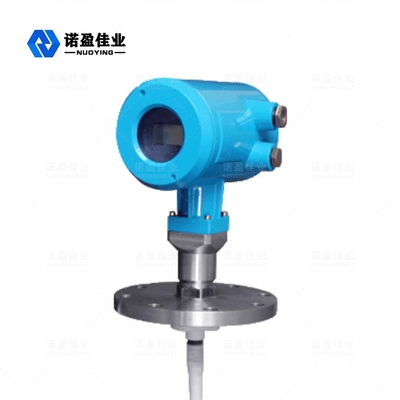

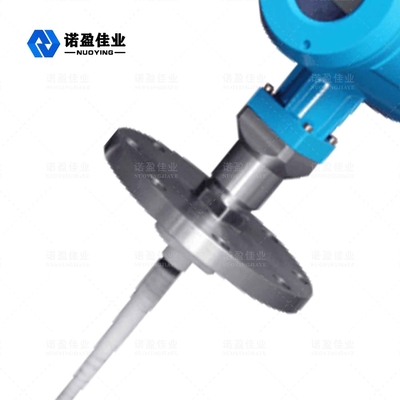

Καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων NYRD702 1.8GHz
Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων είναι ένας μετρητής επιπέδων βασισμένος στην αρχή της αντανάκλασης χρονικών περιοχών (TDR). Ο ηλεκτρομαγνητικός σφυγμός του ισόπεδου μετρητή ραντάρ διαδίδει κατά μήκος του καλωδίου ή του ελέγχου χάλυβα στη ταχύτητα του φωτός. Μέρος του σφυγμού του μετρητή επιπέδων απεικονίζεται για να διαμορφώσει μια ηχώ και να επιστρέψει στη συσκευή αποστολής σημάτων σφυγμού κατά μήκος της ίδιας πορείας. Η απόσταση μεταξύ της συσκευής αποστολής σημάτων και της επιφάνειας του μετρημένου μέσου είναι ανάλογη προς το χρόνο διάδοσης του σφυγμού κατά τη διάρκεια εκείνης της περιόδου, και το υγρό ύψος επιπέδων υπολογίζεται.
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ
Παράμετροι |
Συχνότητα: 100MHZ-1.8GHZ Μέτρηση της σειράς: - καλώδιο: 030m ράβδος, ομοαξονική: 06m Επανάληψη: ± 3mm Ψήφισμα: 1mm Δειγματοληψία: ηχώ 55 δείγματα/s Ταχύτητα απάντησης: 0.2S (ανάλογα με την πραγματική χρήση) Σήμα ρευμάτων παραγωγής: 4-20mA Ακρίβεια: <0> |
Διεπαφή επικοινωνίας | Πρωτόκολλο επικοινωνίας ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ |
Σύνδεση διαδικασίας |
G1-1/2 Φλάντζα DN50, DN80, DN100, DN150 |
Πίεση διαδικασίας | -1 ~ 40bar |
Δύναμη |
Δύναμη: 24VDC (± 10%), τάση κυματισμών: 1Vpp Κατανάλωση ισχύος: ανώτατο 22.5mA |
Περιβαλλοντικές συνθήκες | θερμοκρασία -40 ℃ ~ +80 ℃ |
Βαθμός προστασίας κατοικίας | IP68 |
Επίπεδα έκρηξης | EXiaIICT6 |
Παροχή ηλεκτρικού ρεύματος ενοργάνωσης και σύνδεση καλωδίων παραγωγής σημάτων |
Διανομή ενός προστατευμένου δύο-πυρήνας καλωδίου Είσοδος καλωδίων: 2 M20 × 1,5 (η διάμετρος καλωδίων 5 - 9mm) |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
Λειτουργούσα αρχή μετρητών επιπέδων ραντάρ
Το καθοδηγημένο ραντάρ κυμάτων είναι το είδος οργάνου μέτρησης που είναι βασισμένο στην αρχή του χρονικού ταξιδιού. Τα ταξίδια κυμάτων ραντάρ στη ταχύτητα του φωτός, και ο τρέχοντας χρόνος του μπορούν να μετατραπούν σε ένα σήμα επιπέδων από τα ηλεκτρονικά συστατικά. Ο έλεγχος εκπέμπει τους υψηλής συχνότητας σφυγμούς που διαδίδουν κατά μήκος του καλωδίου, και οι σφυγμοί απεικονίζονται πίσω όταν αντιμετωπίζουν την υλική επιφάνεια και που λαμβάνουν από το δέκτη μέσα στο μετρητή. Το σήμα απόστασης μετατρέπεται έπειτα στο σήμα επιπέδων.
Χαρακτηριστικά σχεδιασμού μετρητών επιπέδων ραντάρ
◎Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων υιοθετεί την προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και τη μοναδική τεχνολογία επεξεργασίας ηχούς ανακαλύψεων ηχούς, τη μέτρηση επαφών, την υψηλή ακρίβεια μέτρησης και την ακριβέστερη μέτρηση. Συγχρόνως, το καθοδηγημένο ραντάρ κυμάτων είναι ανθεκτικό στην προσκόλληση και δεν επηρεάζεται από το εξωτερικό περιβάλλον όπως η μέσες θερμοκρασία και η προσκόλληση.
◎Ποικίλοι μέθοδοι σύνδεσης διαδικασίας και τύποι τμημάτων ανίχνευσης κάνουν καθοδηγημένο ραντάρ κυμάτων 70X το σειρά τους ισόπεδους μετρητές κατάλληλους για τις διάφορες σύνθετες συνθήκες εργασίας και τις εφαρμογές. Όπως: υψηλής θερμοκρασίας, υψηλή πίεση και μικρό μέσο διηλεκτρικής σταθεράς.
◎Χρησιμοποιώντας τον τρόπο εργασίας σφυγμού, το προϊόν έχει εξαιρετικά - χαμηλή δύναμη εκπομπής, και μπορεί να εγκατασταθεί στο διάφορο μέταλλο και το αμέταλλο
εμπορευματοκιβώτια χωρίς ζημιά στο ανθρώπινο σώμα και το περιβάλλον.
Απαιτήσεις εγκατάστασης μετρητών επιπέδων ραντάρ
Σειρά μέτρησης
Εξήγηση συμβόλων:
Χ- Σειρά μέτρησης
Λ- Κενή απόσταση δεξαμενών
Β- Η τυφλή περιοχή στην κορυφή
Ε- Η ελάχιστη απόσταση μεταξύ του ελέγχου και του τοίχου δεξαμενών
Η τυφλή περιοχή αναφέρεται στην ελάχιστη απόσταση μεταξύ του πιό υψηλού επιπέδου της υλικής επιφάνειας και του σημείου αναφοράς μέτρησης.
Η κατώτατη τυφλή περιοχή αναφέρεται στην απόσταση κοντά στο κατώτατο σημείο καλωδίων που δεν μπορεί να μετρηθεί ακριβώς.
Η αποτελεσματική απόσταση είναι αυτή μεταξύ της τοπ τυφλής περιοχής και της κατώτατης τυφλής περιοχής.
Σημείωση: Μόνο όταν το υλικό επίπεδο είναι μεταξύ στις τυφλές περιοχές κορυφών και κατώτατων σημείων μπορεί μια αξιόπιστη μέτρηση του υλικού επιπέδου να εγγυηθεί.
Μετρητής Electricalconnections επιπέδων ραντάρ
◎Τάση ανεφοδιασμού
(4 ~20) mA/HART (Two-wire)
Η παροχή ηλεκτρικού ρεύματος και το σήμα ρευμάτων παραγωγής μοιράζονται ένα προστατευμένο δύο-πυρήνας καλώδιο. Αναφερθείτε στα τεχνικά στοιχεία για τη συγκεκριμένη σειρά τάσης ανεφοδιασμού. Για τον ασφαλή αφ' εαυτού τύπο, ένα εμπόδιο ασφάλειας πρέπει να προστεθεί μεταξύ της παροχής ηλεκτρικού ρεύματος και του οργάνου.
(4~20) mA/HART (τετρασύρματα)
Η παροχή ηλεκτρικού ρεύματος και το τρέχον σήμα είναι χωρισμένες, και κάθε ένας χρησιμοποιεί ένα προστατευμένο δύο-πυρήνας καλώδιο. Αναφερθείτε στα τεχνικά στοιχεία για τη συγκεκριμένη σειρά τάσης ανεφοδιασμού.
RS485/Modbus
Η παροχή ηλεκτρικού ρεύματος και το σήμα Modbus είναι χωρισμένες, και κάθε ένας χρησιμοποιεί ένα προστατευμένο δύο-πυρήνας καλώδιο. Για τη συγκεκριμένη σειρά τάσης ανεφοδιασμού δείτε τα τεχνικά στοιχεία.
