NYRD705 1,8 GHz Μετρητής στάθμης ραντάρ κατευθυνόμενων κυμάτων Εύρος μέτρησης 6 μέτρα

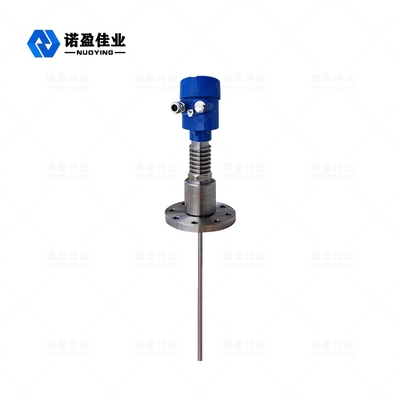

NYRD705Κατευθυνόμενο κύμα 1,8 GHz Ραντάρ Επίπεδο Μετρητής

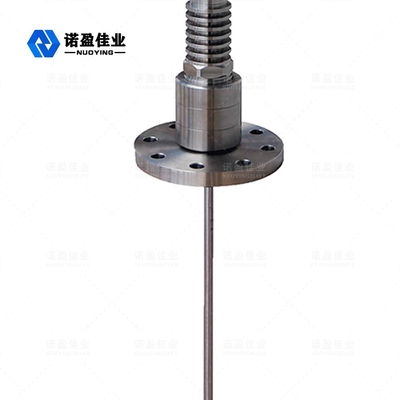

Μετρητής στάθμης ραντάρ καθοδηγούμενου κύματος, ένα όργανο μέτρησης στάθμης στη χημική βιομηχανία.Ο μετρητής στάθμης ραντάρ καθοδηγούμενου κύματος είναι ένας μετρητής στάθμης ραντάρ που βασίζεται στην αρχή της ανακλασομετρίας του πεδίου χρόνου (TDR).Ο ηλεκτρομαγνητικός παλμός του μετρητή στάθμης ραντάρ ταξιδεύει κατά μήκος του καλωδίου ή της ράβδου του ανιχνευτή με την ταχύτητα του φωτός.Όταν συναντά την επιφάνεια του μετρούμενου μέσου, μέρος του παλμού του μετρητή στάθμης ραντάρ ανακλάται για να σχηματίσει μια ηχώ και επιστρέφει στον πομπό παλμών κατά μήκος της ίδιας διαδρομής.Η απόσταση μεταξύ του εκτοξευτήρα και της επιφάνειας του μετρούμενου μέσου είναι ανάλογη με το χρόνο διάδοσης του παλμού στο μεταξύ και υπολογίζεται το ύψος της στάθμης του υγρού.

Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος

※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!

Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή

Ο παλμός μικροκυμάτων υψηλής συχνότητας που εκπέμπεται από το ραντάρ καθοδηγούμενου κύματος διαδίδεται κατά μήκος του στοιχείου ανίχνευσης (χάλυβας καλωδίου ή χαλύβδινη ράβδος) και όταν συναντά το μετρούμενο μέσο, ​​λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, προκαλεί ανάκλαση και ένα μέρος της ενέργειας του παλμού ανακλάται πίσω.Το χρονικό διάστημα μεταξύ του εκπεμπόμενου παλμού και του ανακλώμενου παλμού είναι ανάλογο με την απόσταση του μετρούμενου μέσου.

Ραντάρ Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης

Τυπική μέθοδος εγκατάστασης

◎ Συνιστάται η τοποθέτηση στο 1/4 ή 1/6 της διαμέτρου του δοχείου.
Σημείωση: Η ελάχιστη απόσταση από το τοίχωμα της δεξαμενής είναι L0≥300mm, H0≥50mm.
◎ Κρατήστε το μακριά από την είσοδο και την έξοδο.
◎ Μείνετε μακριά από εμπόδια όπως διακόπτες ορίου, πηνία θέρμανσης, αναδευτήρες κ.λπ. Σημείωση: Η απόσταση μεταξύ του καθετήρα και του εμποδίου είναι ≥200mm.
◎ Όταν το δοχείο είναι μεταλλικό δοχείο, το ραντάρ δεν πρέπει να αγγίζει το τοίχωμα και το κάτω μέρος του δοχείου σε όλο το εύρος.
◎ Εάν το κάτω μέρος του δοχείου είναι κωνικό, το ραντάρ μπορεί να εγκατασταθεί στο κέντρο της κορυφής της δεξαμενής.
◎ Το ύψος του κοντού σωλήνα εγκατάστασης πρέπει να είναι L1≤10cm.

Ραντάρ Επίπεδο ΜετρητήςΗλεκτρικές συνδέσεις

◎ Τάση τροφοδοσίας

(4 ~ 20) mA/HART (Δίσυρμα)
Το τροφοδοτικό και το σήμα ρεύματος εξόδου μοιράζονται ένα θωρακισμένο καλώδιο δύο πυρήνων.Ανατρέξτε στα τεχνικά δεδομένα για το συγκεκριμένο εύρος τάσης τροφοδοσίας.Για τον εγγενώς ασφαλή τύπο, πρέπει να προστεθεί ένα φράγμα ασφαλείας μεταξύ του τροφοδοτικού και του οργάνου.

(4~20)mA/HART(τετράσυρμα)
Το τροφοδοτικό και το σήμα ρεύματος διαχωρίζονται και το καθένα χρησιμοποιεί ένα θωρακισμένο καλώδιο δύο πυρήνων.Ανατρέξτε στα τεχνικά δεδομένα για το συγκεκριμένο εύρος τάσης τροφοδοσίας.

RS485/Modbus
Το τροφοδοτικό και το σήμα Modbus διαχωρίζονται και το καθένα χρησιμοποιεί ένα θωρακισμένο καλώδιο δύο πυρήνων.Για συγκεκριμένο εύρος τάσης τροφοδοσίας, δείτε τεχνικά στοιχεία.

◎ Μέθοδος σύνδεσης

◎ Αντιεκρηκτική σύνδεση

Ραντάρ Επίπεδο ΜετρητήςΕπιλογή Πίνακας

Για παράδειγμα: NYRD705-AC1A33VAPM1000
