Λεπτομέρειες:
|
Μέτρηση της σειράς: | καλώδιο 20μ, ράβδος 6μ | Χαρακτηριστική εφαρμογή: | Χαμηλό υγρό διηλεκτρικής σταθεράς |
---|---|---|---|
Υλικό: | 304,316L (προαιρετικός) | Σύνδεση διαδικασίας: | Φλάντζα (προαιρετική), |
Πίεση διαδικασίας: | -0.1-4MPa, -1~40BAR | Παραγωγή σημάτων: | 4-20mA/αρσενικό ελάφι/RS485 (Modbus) |
Explosionproof βαθμός: | Exia II C T6 Ga | Κατηγορία προστασίας: | IP67 |

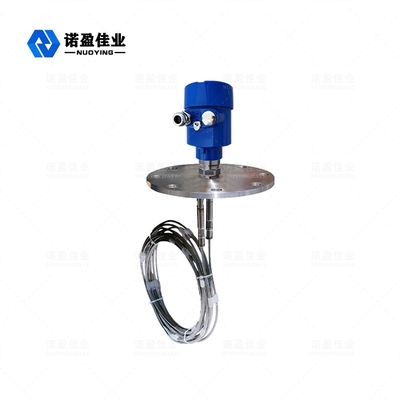

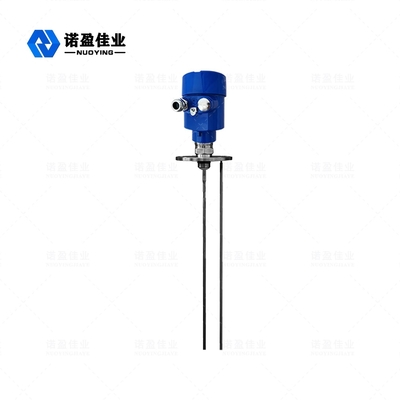

NYRD703 Κατευθυνόμενο κύμα 1,8 GHz Ραντάρ Επίπεδο Μετρητής
Ο μετρητής στάθμης ραντάρ κατευθυνόμενου κύματος είναι ένας μετρητής στάθμης που βασίζεται στην αρχή της ανάκλασης του πεδίου χρόνου (TDR).Ο ηλεκτρομαγνητικός παλμός του μετρητή στάθμης ραντάρ διαδίδεται κατά μήκος του χαλύβδινου καλωδίου ή του καθετήρα με την ταχύτητα του φωτός.Μέρος του παλμού του μετρητή στάθμης ανακλάται για να σχηματίσει μια ηχώ και να επιστρέψει στον πομπό παλμών κατά μήκος της ίδιας διαδρομής.Η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι ανάλογη του χρόνου διάδοσης του παλμού κατά τη διάρκεια αυτής της περιόδου και υπολογίζεται το ύψος της στάθμης του υγρού.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
Τυπική εφαρμογή | Υγρά, Υγρό χαμηλής διηλεκτρικής σταθεράς |
Υλικό κεραίας | Ευέλικτο καλώδιο/304/PTFE (προαιρετικό) |
Εύρος μέτρησης | 0~20m (καλώδιο),0~6m |
Ακρίβεια | ±1mm |
Παροχή ηλεκτρικού ρεύματος | 24 VDC (Δίσυρμα, Τετρασύρμα) |
Μέτρια θερμοκρασία | -40+130℃ |
Πίεση | e -0,1~4,0MPa |
Σύνδεση διαδικασίας | Κλωστή, Φλάντζα (προαιρετικό) |
Κατηγορία προστασίας | IP67 |
Αντιεκρηκτική βαθμίδα | ExiaⅡCT6 (προαιρετικό) |
Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή
Ο παλμός μικροκυμάτων υψηλής συχνότητας που εκπέμπεται από το ραντάρ καθοδηγούμενου κύματος διαδίδεται κατά μήκος του στοιχείου ανίχνευσης (χάλυβας καλωδίου ή χαλύβδινη ράβδος) και όταν συναντά το μετρούμενο μέσο, λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, προκαλεί ανάκλαση και ένα μέρος της ενέργειας του παλμού ανακλάται πίσω.Το χρονικό διάστημα μεταξύ του εκπεμπόμενου παλμού και του ανακλώμενου παλμού είναι ανάλογο με την απόσταση του μετρούμενου μέσου.
◎ Εισαγωγή
Το ραντάρ κατευθυνόμενων κυμάτων είναι ένα όργανο μέτρησης που βασίζεται στην αρχή του ταξιδιού στο χρόνο.Το κύμα ραντάρ τρέχει με την ταχύτητα του φωτός και ο χρόνος λειτουργίας μπορεί να μετατραπεί σε σήμα στάθμης μέσω ηλεκτρονικών εξαρτημάτων.Ο καθετήρας εκπέμπει παλμούς υψηλής συχνότητας και διαδίδεται κατά μήκος του αισθητήρα καλωδίου ή ράβδου.Όταν οι παλμοί συναντούν την επιφάνεια του υλικού, ανακλώνται πίσω και λαμβάνονται από τον δέκτη στο όργανο και το σήμα απόστασης μετατρέπεται σε σήμα στάθμης.
Το ανακλώμενο σήμα παλμού μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος του οργάνου κατά μήκος του καλωδίου ή του αισθητήρα της ράβδου και ο μικροεπεξεργαστής επεξεργάζεται το σήμα για να αναγνωρίσει την ηχώ που δημιουργείται από τον παλμό μικροκυμάτων στην επιφάνεια του υλικού.Η σωστή αναγνώριση του σήματος ηχούς ολοκληρώνεται από το λογισμικό παλμών και η απόσταση D από την επιφάνεια του υλικού είναι ανάλογη με τη χρονική διαδρομή T του
σφυγμός:
D=C×T/2, όπου C είναι η ταχύτητα του φωτός
Εφόσον η απόσταση E της άδειας δεξαμενής είναι γνωστή, το επίπεδο υλικού L είναι:L=ED
◎ Εξαγωγή
Ρυθμίστε εισάγοντας ύψος κενού δοχείου E (= σημείο μηδέν), ύψος πλήρους δεξαμενής F (= πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής, οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε έξοδο 4-20 mA.
Ραντάρ Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου
◎ Ο μετρητής στάθμης ραντάρ καθοδηγούμενου κύματος υιοθετεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας ηχούς Echo Discovery, μέτρηση επαφών, υψηλή ακρίβεια μέτρησης και πιο ακριβή μέτρηση.Ταυτόχρονα, το ραντάρ κατευθυνόμενου κύματος είναι ανθεκτικό στην πρόσφυση και δεν επηρεάζεται από το εξωτερικό περιβάλλον όπως η μέση θερμοκρασία και η πρόσφυση.
◎ Μια ποικιλία μεθόδων σύνδεσης διεργασιών και τύπων στοιχείων ανίχνευσης καθιστούν τους μετρητές στάθμης ραντάρ κατευθυνόμενων κυμάτων σειράς 70X κατάλληλους για διάφορες πολύπλοκες συνθήκες εργασίας και εφαρμογές.Όπως: υψηλή θερμοκρασία, υψηλή πίεση και μικρό διηλεκτρικό σταθερό μέσο.
◎ Χρησιμοποιώντας τη λειτουργία παλμικής λειτουργίας, το προϊόν έχει εξαιρετικά χαμηλή ισχύ εκπομπής και μπορεί να εγκατασταθεί σε διάφορα μεταλλικά και μη
δοχεία χωρίς βλάβη στο ανθρώπινο σώμα και το περιβάλλον.
