Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 0 – 2,5 γ το /cc (0 – 2500 kg/m3), 0~100.0% | Σειρά βαθμολόγησης: | 0 – 2,5 γ το /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Ακρίβεια: | ± 0,002 γ το /cc (± 2 kg/m3), ±0.5% | Επανάληψη: | ± 0,001 γ το /cc (± 0,2 kg/m3) ±0.1% |
| Πίεση εργασίας: | 0~4Mpa | Λειτουργούσα θερμοκρασία: | -40~130℃, - 50~150℃ |
| Παροχή ηλεκτρικού ρεύματος: | 24VDC, ≥50 μΑ | Παραγωγή σημάτων: | 4-20 μΑ, 0-1000Hz, RS485 Modbus RTU |
| Υψηλό φως: | Μετρητής πυκνότητας πιρουνιού συντονισμού Modbus RTU,Αισθητήρας πυκνότητας υγρού συντονισμού,Μετρητής πυκνότητας υγρού Modbus |
||

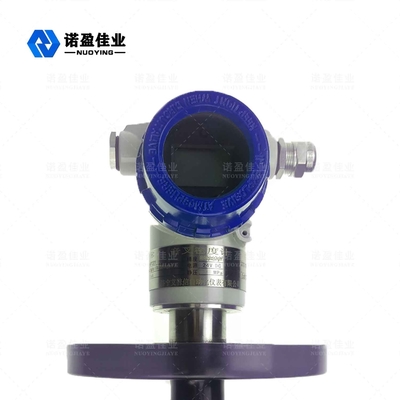

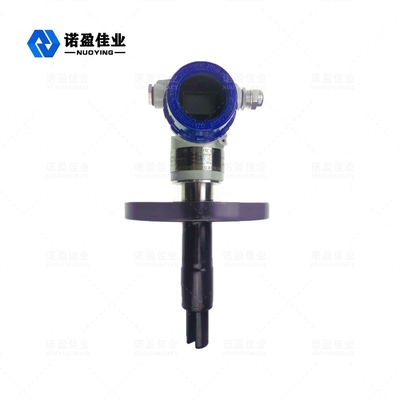

Μετρητής πυκνότητας συντονισμού NYDE Tuning Fork 4~20Ma ή RS485 Modbus RTU 24VDC
Πυκνόμετρο συντονισμού NYDE Tuning Fork
Η Νέα ΥόρκηΟ μετρητής πυκνότητας βυσμάτων υιοθετεί την εγκατάσταση βυσμάτων και χρησιμοποιείται ευρέως σε αγωγούς.Η πυκνότητα του μέσου σε ανοιχτές και κλειστές δεξαμενές καθορίζεται άμεσα από τη συχνότητα δόνησης που λαμβάνεται από το πιρούνι συντονισμού του αισθητήρα που εισάγεται στο μέσο.Ο ενσωματωμένος αισθητήρας θερμοκρασίας του αισθητήρα παρέχει αντιστάθμιση θερμοκρασίας για αυτό.
Πεδίο εφαρμογής: Ο μετρητής πυκνότητας plug-in μπορεί να εκτελέσει ανίχνευση πυκνότητας online σε πραγματικό χρόνο.Μπορεί να χρησιμοποιηθεί για τον έλεγχο της διαδικασίας προϊόντων με βασική παράμετρο την πυκνότητα ή τον ποιοτικό έλεγχο με το ποσοστό στερεών ή το ποσοστό συγκέντρωσης ως αναφορά.Οι τυπικές βιομηχανίες περιλαμβάνουν την πετροχημική βιομηχανία, τη βιομηχανία κρασιού, τη βιομηχανία τροφίμων, τη φαρμακευτική βιομηχανία και την επεξεργασία ορυκτών (όπως άργιλος, ανθρακικό, πυριτικό κ.λπ.), οι οποίες χρησιμοποιούνται ειδικά για την ανίχνευση και την ανάμειξη αγωγών πολλαπλών προϊόντων στις παραπάνω βιομηχανίες. ανίχνευση πυκνότητας, παρακολούθηση τελικού σημείου του αντιδραστήρα και ανίχνευση διεπαφής του διαχωριστή.
Πυκνόμετρο συντονισμού NYDE Tuning Fork Τεχνικός Παράμετροι
| Εύρος μέτρησης | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100,0% |
| Εύρος βαθμονόμησης | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100,0% |
| ακρίβεια μέτρησης | ± 0,002 g/cc (± 2 kg/m3), ±0,5% |
| Επαναληψιμότητα | ± 0,001 g /cc (± 0,2 kg/m3) ±0,1% |
| Μέσο εύρος θερμοκρασίας | -50℃~+150℃ |
| Εργασιακή πίεση | 4mpa |
| Εύρος ιξώδους ρευστού | 0–600 cP |
| Συντελεστής θερμοκρασίας | ＜ 0,1 kg/m3/℃(±0,5%) Μετά τη διόρθωση |
| Επίδραση στρες | Αμελητέος |
| Ενσωματωμένος αισθητήρας θερμοκρασίας | Ψηφιακός αισθητήρας |
| Βρεγμένο υλικό | 316L,2205 Ανοξείδωτο ατσάλι, C, κράμα τιτανίου |
| Επίστρωση σώματος πιρουνιού | Τυπικό PTFE ή PFA |
| Παροχή ηλεκτρικού ρεύματος | 24VDC,≥50 mA |
| Έξοδος αναλογικού σήματος | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Ακρίβεια εξόδου (20℃) | ±0,1% της ανάγνωσης ή ± 0,05% FS |
| Επαναληψιμότητα εξόδου (-40~+85℃) | ± 0,05% FS |
| Σύνδεση διαδικασίας | DIN 50 PN16 DIN 50 PN40 |
| Υγειονομικό IDF και RJT | |
| Επίπεδο προστασίας | IP67 |
| κέλυφος | Κράμμα αλουμινίου |
Πυκνόμετρο συντονισμού NYDE Tuning Fork Λειτουργικός Αρχή

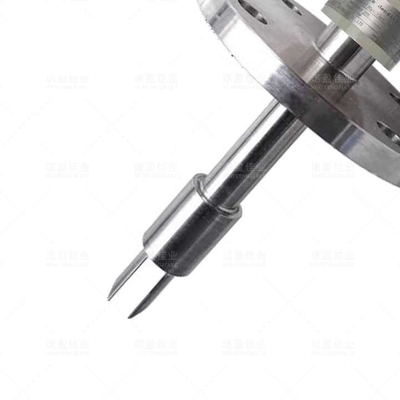

Ο αισθητήρας λειτουργεί με βάση την αρχή της δόνησης του εξαρτήματος και το συστατικό μέρος είναι το τμήμα του πιρουνιού συντονισμού που βυθίζεται στο μετρούμενο υγρό.Το τμήμα του πιρουνιού συντονισμού προκαλεί δόνηση μέσω μιας εσωτερικής πιεζοηλεκτρικής συσκευής στερεωμένης στο κάτω άκρο του σώματος του πιρουνιού.Η συχνότητα ταλάντωσης ανιχνεύεται από μια δευτερεύουσα πιεζοηλεκτρική συσκευή στερεωμένη στο άλλο άκρο του σώματος του πιρουνιού και στη συνέχεια το σήμα ενισχύεται από το κύκλωμα στην κορυφή.Η πυκνότητα του υγρού σχετίζεται στενά με τη συχνότητα δόνησης όταν το μετρούμενο υγρό ρέει.Όταν αλλάζει η πυκνότητα του μετρούμενου υγρού, αλλάζει και η συχνότητα δόνησης όταν το υγρό ρέει.Μέσω της ακόλουθης εξίσωσης, η πυκνότητα του μετρούμενου υγρού μπορεί να υπολογιστεί με ακρίβεια.
Δ= Κ0+Κ1Τ+Κ2Τ2
D= Μη βαθμονομημένη πυκνότητα του μετρούμενου μέσου (kg/m3)
T= Συχνότητα δόνησης (μ s).
K0 , K1 , K2= σταθερά
Στη διαδικασία ανίχνευσης πυκνότητας, ο μετρητής πυκνότητας plug-in NYDE μπορεί αυτόματα να αντισταθμίσει την επίδραση της θερμοκρασίας στην πυκνότητα (D) του μετρούμενου μέσου και η πίεση δεν έχει σημαντική επίδραση στην πυκνότητα.
Πυκνόμετρο συντονισμού NYDE Tuning Fork Μηχανολογική εγκατάσταση
Σε αντίθεση με τον αισθητήρα πυκνότητας σωλήνα, το τμήμα διχάλας του μετρητή πυκνότητας βυσμάτων δεν είναι πλήρως κλειστό.
Τοίχωμα σωλήνα ή δοχείο
Η οριακή επίδραση του τοιχώματος στο ρευστό συν την επίδραση του ιξώδους του ίδιου του μέσου μέτρησης, αυτά τα αποτελέσματα θα έχουν κάποια επίδραση στη βαθμονόμηση μέτρησης του αισθητήρα.Για να τα ξεπεράσουμε, για διαφορετικά περιβάλλοντα, συνοψίσαμε και ορίσαμε εκ των προτέρων τη μέθοδο εγκατάστασης και τη διάμετρο του σωλήνα για να διευκολύνουμε την επιλογή υπό τις ίδιες συνθήκες.
|
Εγκατάσταση πρότυπο |
Πλαϊνό άνοιγμα σε σχήμα Τ εγκατάσταση plug-in |
Πτυσσόμενη εγκατάσταση με πλευρικό άνοιγμα σε σχήμα Τ | |
|
Εντολή |
Το σώμα του πιρουνιού εισέρχεται απευθείας στο κύριο υγρό |
Το σώμα του πιρουνιού ανασύρεται στο πλάι του αγωγού για να αποφευχθεί το κύριο υγρό και ανασύρεται από 25 mm |
|
| Ρυθμός ροής | Ο ρυθμός ροής μέσω του πιρουνιού είναι 0-1 m/s | Ο ρυθμός ροής του κύριου σωλήνα είναι 1-5 m/s | |
| Εύρος ιξώδους | Μέγιστο 600 Cp | Μέγιστο 100cP (έως 250cP σε μεμονωμένες περιπτώσεις) | |
| Θερμοκρασία | -50-150℃ | -50-150℃ | |
|
Μέγεθος κύριου σωλήνα |
≥ Οριζόντιος αγωγός 100mm (4″); ≥ Κάθετος σωλήνας 150mm (4″); |
≥50mm (2″) |
|
|
Ελλειψη |
Δεν ισχύει για: Ασταθής ρυθμός ροής Η διάμετρος του κύριου σωλήνα είναι μικρότερη από DN100 |
1. | Κροκιδωτικό διάλυμα (όπως πολτός κ.λπ.) |
| 2. | Ασταθής ρυθμός ροής | ||
| 3. | Διαλύματα με κωνικό ιξώδες | ||
| 4. | Η διάμετρος του κύριου σωλήνα είναι μικρότερη από DN50 | ||
| 5. | Περιπτώσεις όπου η επίδραση της θερμοκρασίας είναι σημαντική | ||
Υπολογισμός παροχής
V = Q / (1/4 *π *d2) Παράδειγμα: Ρυθμός ροής 20m3/h, διάμετρος σωλήνα 100mm
V = 20 / 3600 /(1/4 * 3,14 * 0,1 * 0,1) = 0,7 M/s
Θέση εγκατάστασης
Προκειμένου να διασφαλιστεί ότι ο μετρητής πυκνότητας μπορεί να μετρήσει με ακρίβεια και να εμφανίσει σταθερότητα, ο ρυθμός ροής του μετρούμενου μέσου δεν πρέπει να είναι μεγαλύτερος από 1 m/s και η διάμετρος του αγωγού όπου είναι εγκατεστημένος ο μετρητής πυκνότητας πρέπει να είναι μεγαλύτερη ή ίση με 159 χλστ.Η θέση του μετρητή πυκνότητας πρέπει να εγκατασταθεί όσο το δυνατόν πιο μακριά από την αντλία και η απόσταση θα πρέπει κατά προτίμηση να είναι μεγαλύτερη από 5 μέτρα.Όταν ο ρυθμός ροής είναι μεγαλύτερος από 1 m/s, χρησιμοποιήστε την εγκατάσταση διευρυμένης διαμέτρου.Όταν ο ρυθμός ροής αυξάνεται κατά 1 m, η διάμετρος του σωλήνα του μετρητή πυκνότητας αυξάνεται κατά 1,5 φορές.Πρέπει να υπάρχει ένα ευθύ τμήμα σωλήνα ≥ 600 mm πριν από το όργανο και ένα ευθύ τμήμα σωλήνα ≥ 300 mm πίσω από το όργανο.Το υγρό είναι σε στρωτή κατάσταση όταν ρέει μέσα από το σώμα του πιρουνιού,
Όπως φαίνεται στο σχήμα: οριζόντια εγκατάσταση οριζόντιου αγωγού
Κατακόρυφος σωλήνας ομόκεντρου μειωτήρα Εισάγετε απευθείας στο ρευστό
Οριζόντιος σωλήνας ομόκεντρος μειωτήρας Οριζόντια κάτοψη σωλήνα
