Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 0 – 2,5 γ το /cc (0 – 2500 kg/m3), 0~100.0% | Σειρά βαθμολόγησης: | 0 – 2,5 γ το /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Ακρίβεια: | ± 0,002 γ το /cc (± 2 kg/m3), ±0.5% | Επανάληψη: | ± 0,001 γ το /cc (± 0,2 kg/m3) ±0.1% |
| Πίεση εργασίας: | 0~4Mpa | Λειτουργούσα θερμοκρασία: | -40~130℃, - 50~150℃ |
| Παροχή ηλεκτρικού ρεύματος: | 24VDC, ≥50 μΑ | Παραγωγή σημάτων: | 4-20 μΑ, 0-1000Hz, RS485 Modbus RTU |
| Υψηλό φως: | PN40 Πυκνόμετρος πιρουνιού FDM,Πυκνόμετρος πιρουνιού FDM 24VDC,Πομπός πυκνότητας πολτού 24 VDC |
||

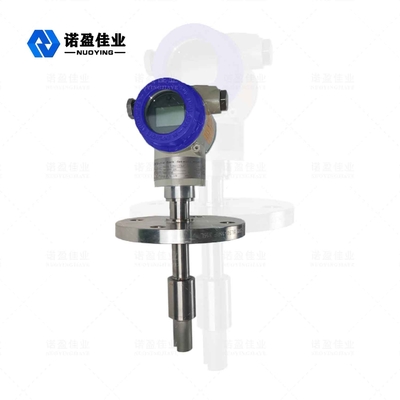

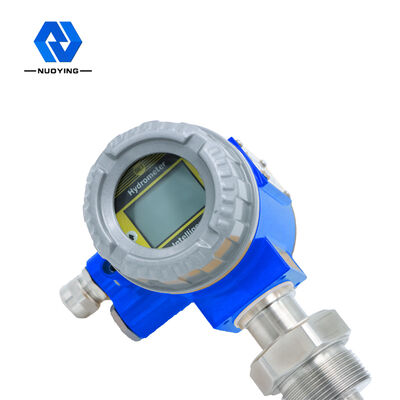

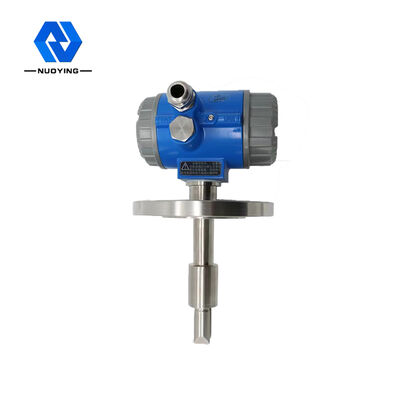

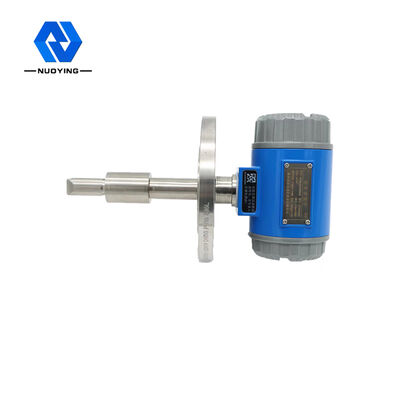

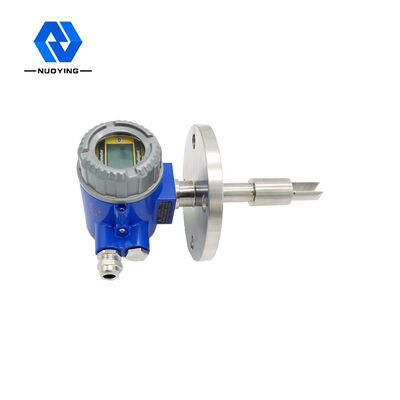

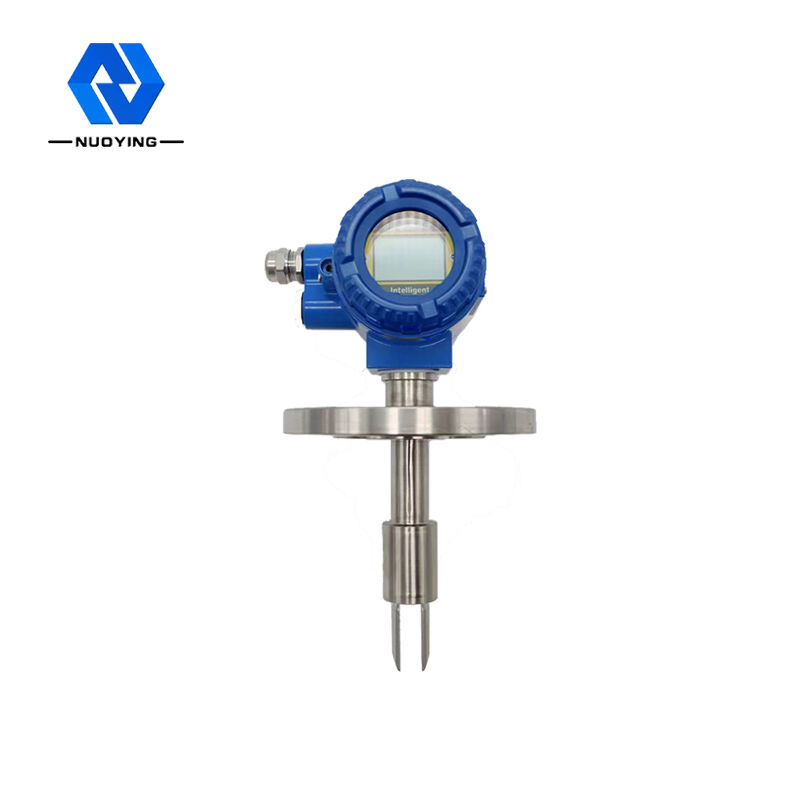

Πυκνόμετρο συντονισμού NYDE Tuning Fork
Η Νέα ΥόρκηΟ μετρητής πυκνότητας βυσμάτων υιοθετεί την εγκατάσταση βυσμάτων και χρησιμοποιείται ευρέως σε αγωγούς.Η πυκνότητα του μέσου σε ανοιχτές και κλειστές δεξαμενές καθορίζεται άμεσα από τη συχνότητα δόνησης που λαμβάνεται από το πιρούνι συντονισμού του αισθητήρα που εισάγεται στο μέσο.Ο ενσωματωμένος αισθητήρας θερμοκρασίας του αισθητήρα παρέχει αντιστάθμιση θερμοκρασίας για αυτό.

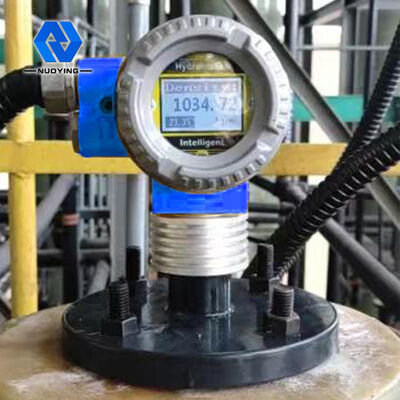

Πεδίο εφαρμογής: Ο μετρητής πυκνότητας plug-in μπορεί να εκτελέσει ανίχνευση πυκνότητας online σε πραγματικό χρόνο.Μπορεί να χρησιμοποιηθεί για τον έλεγχο της διαδικασίας προϊόντων με βασική παράμετρο την πυκνότητα ή τον ποιοτικό έλεγχο με το ποσοστό στερεών ή το ποσοστό συγκέντρωσης ως αναφορά.Οι τυπικές βιομηχανίες περιλαμβάνουν την πετροχημική βιομηχανία, τη βιομηχανία κρασιού, τη βιομηχανία τροφίμων, τη φαρμακευτική βιομηχανία και την επεξεργασία ορυκτών (όπως άργιλος, ανθρακικό, πυριτικό κ.λπ.), οι οποίες χρησιμοποιούνται ειδικά για την ανίχνευση και την ανάμειξη αγωγών πολλαπλών προϊόντων στις παραπάνω βιομηχανίες. ανίχνευση πυκνότητας, παρακολούθηση τελικού σημείου του αντιδραστήρα και ανίχνευση διεπαφής του διαχωριστή.
Πυκνόμετρο συντονισμού NYDE Tuning Fork Τεχνικός Παράμετροι
| Εύρος μέτρησης | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100,0% |
| Εύρος βαθμονόμησης | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100,0% |
| ακρίβεια μέτρησης | ± 0,002 g/cc (± 2 kg/m3), ±0,5% |
| Επαναληψιμότητα | ± 0,001 g /cc (± 0,2 kg/m3) ±0,1% |
| Μέσο εύρος θερμοκρασίας | -50℃~+150℃ |
| Εργασιακή πίεση | 4mpa |
| Εύρος ιξώδους ρευστού | 0–600 cP |
| Συντελεστής θερμοκρασίας | ＜ 0,1 kg/m3/℃(±0,5%) Μετά τη διόρθωση |
| Επίδραση στρες | Αμελητέος |
| Ενσωματωμένος αισθητήρας θερμοκρασίας | Ψηφιακός αισθητήρας |
| Βρεγμένο υλικό | 316L,2205 Ανοξείδωτο ατσάλι, C, κράμα τιτανίου |
| Επίστρωση σώματος πιρουνιού | Τυπικό PTFE ή PFA |
| Παροχή ηλεκτρικού ρεύματος | 24VDC,≥50 mA |
| Έξοδος αναλογικού σήματος | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Ακρίβεια εξόδου (20℃) | ±0,1% της ανάγνωσης ή ± 0,05% FS |
| Επαναληψιμότητα εξόδου (-40~+85℃) | ± 0,05% FS |
| Σύνδεση διαδικασίας | DIN 50 PN16 DIN 50 PN40 |
| Υγειονομικό IDF και RJT | |
| Επίπεδο προστασίας | IP67 |
| κέλυφος | Κράμμα αλουμινίου |
Πυκνόμετρο συντονισμού NYDE Tuning Fork Λειτουργικός Αρχή

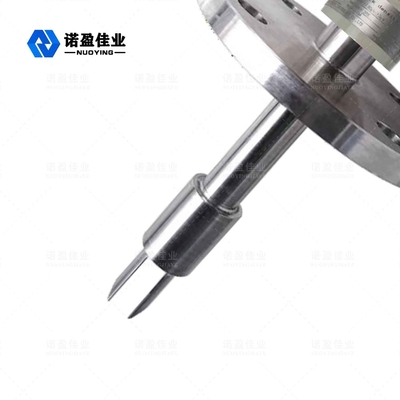

Ο αισθητήρας λειτουργεί με βάση την αρχή της δόνησης του εξαρτήματος και το συστατικό μέρος είναι το τμήμα του πιρουνιού συντονισμού που βυθίζεται στο μετρούμενο υγρό.Το τμήμα του πιρουνιού συντονισμού προκαλεί δόνηση μέσω μιας εσωτερικής πιεζοηλεκτρικής συσκευής στερεωμένης στο κάτω άκρο του σώματος του πιρουνιού.Η συχνότητα ταλάντωσης ανιχνεύεται από μια δευτερεύουσα πιεζοηλεκτρική συσκευή στερεωμένη στο άλλο άκρο του σώματος του πιρουνιού και στη συνέχεια το σήμα ενισχύεται από το κύκλωμα στην κορυφή.Η πυκνότητα του υγρού σχετίζεται στενά με τη συχνότητα δόνησης όταν το μετρούμενο υγρό ρέει.Όταν αλλάζει η πυκνότητα του μετρούμενου υγρού, αλλάζει και η συχνότητα δόνησης όταν το υγρό ρέει.Μέσω της ακόλουθης εξίσωσης, η πυκνότητα του μετρούμενου υγρού μπορεί να υπολογιστεί με ακρίβεια.
Δ= Κ0+Κ1Τ+Κ2Τ2
D= Μη βαθμονομημένη πυκνότητα του μετρούμενου μέσου (kg/m3)
T= Συχνότητα δόνησης (μ s).
K0 , K1 , K2= σταθερά
Στη διαδικασία ανίχνευσης πυκνότητας, ο μετρητής πυκνότητας plug-in NYDE μπορεί αυτόματα να αντισταθμίσει την επίδραση της θερμοκρασίας στην πυκνότητα (D) του μετρούμενου μέσου και η πίεση δεν έχει σημαντική επίδραση στην πυκνότητα.
Πυκνόμετρο συντονισμού NYDE Tuning Fork Χαρακτηριστικά σχεδίου
◎ Κατάλληλο για μέτρηση δεξαμενής, αγωγού, ροής ή στατικής μέσης πυκνότητας.Κατάλληλο για μέτρηση υψηλής θερμοκρασίας, χαμηλής θερμοκρασίας, που περιέχει ακαθαρσίες και μέσο υψηλού ιξώδους.
◎ Ηλεκτρονική συσκευή μετατροπής βασισμένη σε μικροεπεξεργαστή, ενσωματωμένη επεξεργασία σήματος, υπολογισμός και διαγνωστικές λειτουργίες.
◎ Η συνεχής ηλεκτρονική μέτρηση της πυκνότητας και της θερμοκρασίας υγρού, υψηλής ακρίβειας, πιο ασφαλής και αξιόπιστη, μπορεί να χρησιμοποιηθεί άμεσα για τον έλεγχο της διαδικασίας παραγωγής.
◎ Μπορεί να επικοινωνήσει με τον υπολογιστή απευθείας μέσω της διεπαφής RS485.Οι χρήστες μπορούν να διαμορφώσουν απευθείας τους κόμβους, να διαγνώσουν σφάλματα και να καταγράψουν δεδομένα στο διαδίκτυο.
◎ Η βασική πυκνότητα, το ποσοστό συγκέντρωσης, το ποσοστό μάζας, το ποσοστό όγκου και άλλες παράμετροι μπορούν να υπολογιστούν κατά τη μέτρηση της πυκνότητας και της θερμοκρασίας.
Εξαιρετική δομή προστασίας από υπερπίεση, ανώτερη σταθερότητα θερμοκρασίας, πλήρης σφράγιση συγκόλλησης, συμπαγής και αξιόπιστος σχεδιασμός.
◎ Εύκολο στην εγκατάσταση και χρήση, τοποθετήστε το υγρό μπορεί να εμφανίσει την ένδειξη.
◎ Εύκολη συντήρηση, χωρίς τακτικό καθαρισμό.
◎ Βαθμονόμηση χωρίς τυπική πηγή αναφοράς, χωρίς εργαστηριακή βαθμονόμηση, χωρίς διακοπή διαδικασίας.
◎ Ο εγγενώς ασφαλής τύπος μπορεί να χρησιμοποιηθεί σε επικίνδυνους χώρους και ο υγειονομικός τύπος μπορεί να εγκατασταθεί σε χώρους παραγωγής τροφίμων.
