| Παραγωγή σημάτων: | 4… 20mA/HART (δύο/τέσσερα) RS485/Modbus… | Explosionproof βαθμός: | Exia ΙΙ Γ T6 GA Exd ia IIC T6 ΜΒ |
|---|---|---|---|
| Φάσμα συχνότητας: | 26GHz | Βαθμός προστασίας: | IP67 |
| Σύνδεση διαδικασίας: | Υποστήριξη, φλάντζα | Παροχή ηλεκτρικού ρεύματος: | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
| Πίεση διαδικασίας: | -0.1 - 4.0MPa | Μέση θερμοκρασία: | -40C-250℃ |
| Υψηλό φως: | Ένδειξη επιπέδου τύπου ραντάρ 26 Ghz,Ένδειξη επιπέδου τύπου ραντάρ 316L,αισθητήρας ραντάρ καθοδηγούμενου κύματος 316L |
||
Υλικό πομπού επιπέδου ραντάρ 26 GHz NYRD-806 316L υψηλών προδιαγραφών

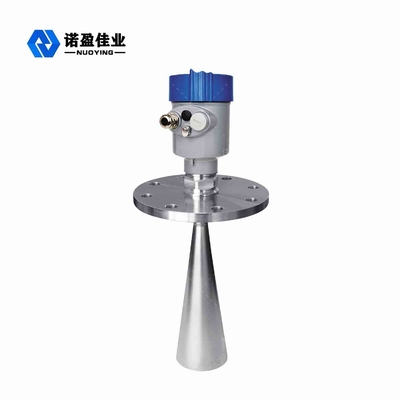

Πομπός επιπέδου ραντάρ 26 GHz NYRD-806
Πομπός επιπέδου ραντάρΧαρακτηριστικά σχεδιασμού
Πομπός επιπέδου ραντάρΤεχνικές παράμετροι
| Εφαρμογή | Θερμοκρασία, πίεση και ελαφρώς διαβρωτικό υγρό |
| Εύρος μέτρησης | 30μ |
| Υλικό κεραίας | 316 λίτρα |
| Ακρίβεια | ±3mm |
| Μέτρια θερμοκρασία | 40C—250℃ |
| Πίεση διαδικασίας | 0,1 〜4,OMPa |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
| Σύνδεση διαδικασίας | Στήριγμα, φλάντζα |
| Βαθμός προστασίας | IP67 |
| Εύρος συχνοτήτων | 26 GHz |
| Αντιεκρηκτική βαθμίδα |
| ηθοποιός αριθμός | Θερμοκρασία διεργασίας |
| NYRD | 1 -40 〜+100°C |
| Μοντέλο προϊόντος | 2 -40 〜+130°C |
| 805 εμβέλεια 10μ | 3 -40 〜+250°C |
| 806 εμβέλεια 30μ | 4 -40 〜+400°C |
| 807 εμβέλεια 20μ | Y Ειδικός Προσαρμοσμένος Τύπος |
| 808 εμβέλεια 70μ | Πίεση διαδικασίας |
| 809 εμβέλεια 35μ | 1 -0,1 〜+0,3 MPa |
| 810 εμβέλεια 80μ | 2 -0,1 〜+2,0 MPa |
| -86 εμβέλεια 20μ | 3 -0,1~+4,0MPa |
| -87 εμβέλεια 35μ | Y Ειδικός Προσαρμοσμένος Τύπος |
| -Εύρος SL30μ,80μ | Στεγανοποίηση |
| -Εύρος PB 40μ | Y Viton |
| - Εμβέλεια SD 40μ | K Kalrez |
| - TJ εμβέλεια 40μ | Y Ειδικός Προσαρμοσμένος Τύπος |
| Κεραία/Μέγεθος/Υλικό | Υλικό κελύφους/ Προστασία |
| Μια κεραία Batter / σφραγισμένη κόρνα / PTFE | Ένα αλουμίνιο/IP67 |
| B Κεραία τρομπέτα / 46mm / 316L | D Αλουμίνιο (Διπλός θάλαμος) /IP67 S SS 304/IP68 |
| C Τρομπέτα κεραία / 76mm / 316L | Y Ειδικός Προσαρμοσμένος Τύπος |
| D Κεραία τρομπέτα / 96mm / 316L | Αντιεκρηκτική βαθμίδα |
| E κεραία τρομπέτας 121mm/316L | P Standard |
| Κεραία F Tilt / 242mm 316L | L Exia IICT6 |
| P Επίπεδη κεραία / PTFE | G Exd[ia] IICT6 |
| S Droplet Antenna / PTFE | Y Ειδικός Προσαρμοσμένος Τύπος |
| R Κεραία ράβδου / σφραγισμένη κόρνα / PFA | Ηλεκτρική διεπαφή |
| Y Ειδικός Προσαρμοσμένος Τύπος | Μ Μ20Χ1.5 |
| Ελεγχος διαδικασίας | N 1/2〃NPT |
| Μια σύνδεση νήματος: G1%A | Y Ειδικός Προσαρμοσμένος Τύπος |
| B Σύνδεση φλάντζας: DN50 | Απεικόνιση |
| C Σύνδεση φλάντζας: DN80 | Μία ζώνη |
| D Σύνδεση φλάντζας: DN100 | Χ Χωρίς |
| E Σύνδεση φλάντζας: DN 150 | Rang (Μονάδα: cm) |
| F Σύνδεση φλάντζας γενικής χρήσης | Χ |
| G Εγκατάσταση σύσφιξης | |
| H Τοποθέτηση Stent | |
| Y Ειδικός Προσαρμοσμένος Τύπος | |
| Ισχύς εξόδου/παροχής | |
| 2 4~20mA/24VDC δύο καλωδίων | |
| 3 4~20mA/24VDC/Hart δύο καλωδίων | |
| 4 4〜20mA/220VAC/Hart τετρασύρματα | |
| 5 RS485/Modbus |
Σημείωση: προσαρμοσμένο κατά παραγγελία
Πομπός επιπέδου ραντάρΛειτουργική αρχή
Η κεραία επιπέδου ραντάρ εκπέμπει έναν στενό παλμό μικροκυμάτων και τον μεταδίδει προς τα κάτω μέσω της κεραίας.Αφού ο παλμός αγγίξει την επιφάνεια του μέσου που μετράται, ανακλάται πίσω και γίνεται αποδεκτός από το σύστημα κεραίας ξανά, μεταδίδοντας το σήμα στο τμήμα του ηλεκτρονικού κυκλώματος που μετατρέπεται αυτόματα σε σήμα θέσης αντικειμένου (επειδή η ταχύτητα διάδοσης του παλμού είναι εξαιρετικά γρήγορη, Ο χρόνος που απαιτείται για να φτάσουν τα ηλεκτρομαγνητικά κύματα στον στόχο και να ανακληθούν πίσω στον δέκτη είναι σχεδόν στιγμιαίος.)Επιφάνεια βάσης μέτρησης: Κάλυμα βάσης νήματος ή φλάντζας
Σημείωση: Χρησιμοποιήστε το χρονισμό αντικειμένων ραντάρ για να διασφαλίσετε ότι το υψηλότερο επίπεδο δεν μπορεί να εισέλθει στην τυφλή περιοχή μέτρησης (περιοχή D στο σχήμα)
Πομπός επιπέδου ραντάρΕισαγωγή προϊόντος
Ο αισθητήρας στάθμης ραντάρ σειράς NYR D80X είναι ένα όργανο μέτρησης στάθμης ραντάρ υψηλής συχνότητας 26Hz με μέγιστη απόσταση μέτρησης 80 μέτρα.Η κεραία έχει βελτιστοποιηθεί περαιτέρω και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελεί επεξεργασία ανάλυσης σήματος υψηλότερου ρυθμού, έτσι ώστε το όργανο να μπορεί να χρησιμοποιηθεί σε ορισμένες πολύπλοκες συνθήκες μέτρησης, όπως βραστήρα αντίδρασης, αποθήκευση στερεών.
