Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 20m, 40m | Εφαρμογή: | Μέτρηση υγρού και σκόνης |
|---|---|---|---|
| Υλικό: | 304 και PTFE | Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα (προαιρετική), βαλμένος φλάντζα |
| Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης | Λειτουργούσα θερμοκρασία: | -40~260℃ |
| Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART, RS485 | Πίεση διαδικασίας: | Ατμοσφαιρική πίεση, - 0.1-4MPa, -1~40BAR |
| Υψηλό φως: | 220V καθοδηγημένες εναλλασσόμενο ρεύμα συσκευές αποστολής σημάτων επιπέδων μικροκυμάτων,καθοδηγημένες συσκευές αποστολής σημάτων επιπέδων μικροκυμάτων υδρονέφωσης αφρός,καθοδηγημένο ραντάρ κυμάτων 220V εναλλασσόμενο ρεύμα |
||

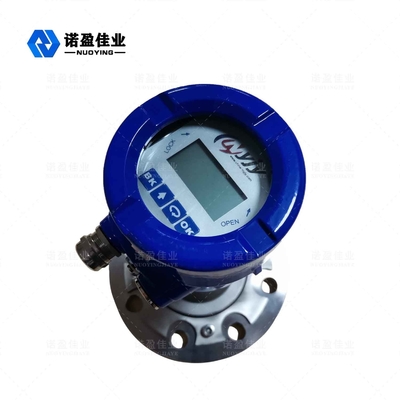

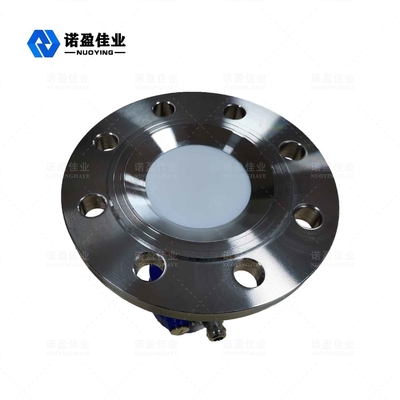

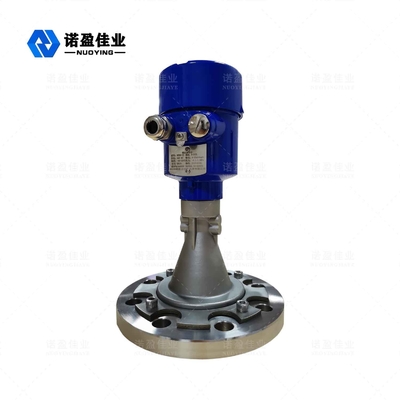

26 GHz NYRD-PB-D Επίπεδο Ραντάρ Επίπεδο Μετρητής
Ο μετρητής στάθμης ραντάρ επίπεδης οθόνης είναι ένα όργανο μέτρησης στάθμης ραντάρ υψηλής συχνότητας 26 GHz με μέγιστη απόσταση μέτρησης 40 μέτρα.Η κεραία βελτιστοποιείται περαιτέρω και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελεί ανάλυση και επεξεργασία σήματος υψηλότερης ταχύτητας, έτσι ώστε το όργανο να μπορεί να χρησιμοποιηθεί σε ορισμένες περίπλοκες περιπτώσεις όπως ατμός, αφρός, σκόνη, κρυστάλλωση, συμπύκνωση κ.λπ..
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
| Μοντέλο | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Τυπική εφαρμογή | Ατμός, ομίχλη, αφρός, ισχυρή διάβρωση, κρυστάλλωση, συμπύκνωση, πρόσφυση κ.λπ. | ||||
| Συχνότητα εκπομπής | 26 GHz | ||||
| Δειγματοληψία ηχούς | 100 φορές/δευτ | ||||
| Υλικό κεραίας | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Εύρος | 40μ | ||||
| Ακρίβεια | 0,05% ~ 0,1% FS | ||||
| Τροφοδοσία ρεύματος | 24 VDC (Δίσυρμα, Τετρασύρμα), 220 V AC | ||||
| Εξουσία | 3W | ||||
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... | ||||
| Θερμοκρασία διεργασίας | -40+130℃ | -40+130℃ | -40+260℃ | -40+130℃ | -40+130℃ |
| Πίεση διαδικασίας | -0,1 ~ 2,0 MPa | ||||
| Σύνδεση διαδικασίας | Στήριγμα, φλάντζα (προαιρετικό) | ||||
| Ηλεκτρική διεπαφή | Μ20×1.5, ½" NPT | ||||
| Κατηγορία προστασίας | IP 67 | ||||
| Αντιεκρηκτική βαθμίδα | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή
Η κεραία επιπέδου ραντάρ εκπέμπει στενούς παλμούς μικροκυμάτων, οι οποίοι μεταδίδονται προς τα κάτω μέσω της κεραίας.Αφού ο παλμός αγγίξει την επιφάνεια του μετρούμενου μέσου, ανακλάται πίσω και λαμβάνεται ξανά από το σύστημα κεραίας και το σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα στάθμης (επειδή η ταχύτητα διάδοσης του παλμού είναι εξαιρετικά γρήγορη, το ηλεκτρομαγνητικό κύμα φτάνει στο στόχο και αντανακλάται πίσω στον δέκτη Ο χρόνος που απαιτείται είναι σχεδόν στιγμιαίος).
Όπως δείχνει η εικόνα:
ΕΝΑ.Ρύθμιση εύρους, χαμηλή ρύθμιση (4mA)σι.Υψηλή ρύθμιση (20mA)ντο.Εύρος τυφλής ζώνης
Επιφάνεια αναφοράς για μέτρηση: Η κάτω επιφάνεια του νήματος ή η επιφάνεια στεγανοποίησης της φλάντζας.
Σημείωση: Όταν χρησιμοποιείτε χρονισμό στάθμης ραντάρ, βεβαιωθείτε ότι η υψηλότερη στάθμη υλικού δεν μπορεί να εισέλθει στην τυφλή περιοχή μέτρησης (η περιοχή φαίνεται στο C στο σχήμα).
Ραντάρ Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου
◎ Η κεραία είναι μικρή σε μέγεθος, εύκολη στην εγκατάσταση.ραντάρ χωρίς επαφή, χωρίς φθορά και ρύπανση.
◎ Δεν επηρεάζεται από τη διάβρωση, τον αφρό, τους υδρατμούς, τις αλλαγές θερμοκρασίας και πίεσης.
◎ Η γωνία δέσμης είναι μικρή και η ενέργεια συγκεντρώνεται, γεγονός που ενισχύει την ικανότητα ηχούς και βοηθά στην αποφυγή παρεμβολών.
◎ Η τυφλή περιοχή μέτρησης είναι μικρότερη και μπορεί επίσης να επιτύχει καλά αποτελέσματα για τη μέτρηση μικρών δεξαμενών.
◎ Υψηλός λόγος σήματος προς θόρυβο για καλύτερη απόδοση ακόμη και υπό συνθήκες διακυμάνσεων.
